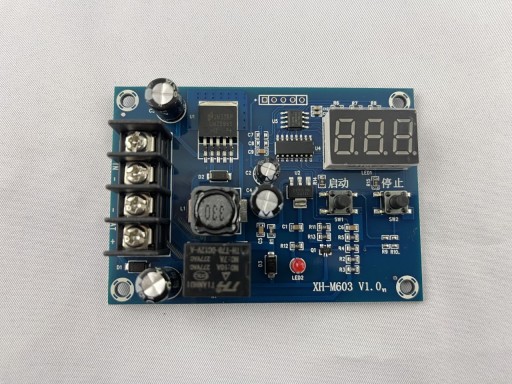

MODUL RIADENIA NABÍJANIA BATÉRIE vypne nabíjanie, keď napätie prekročí nastavenú hodnotu (horná).

Napájacie napätie modulu - 12-24V batéria, modul nepracuje pod napätie 6,2V

Napätie usmerňovača vhodné pre nabitý akumulátor - v rozsahu od 10 do 30V

Rozmery modulu: 82 x 58 x 18 mm

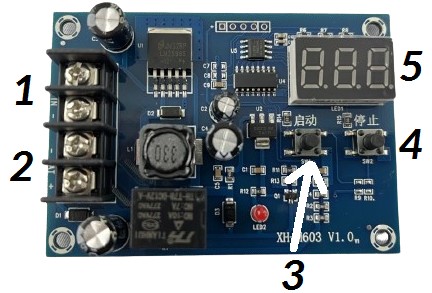

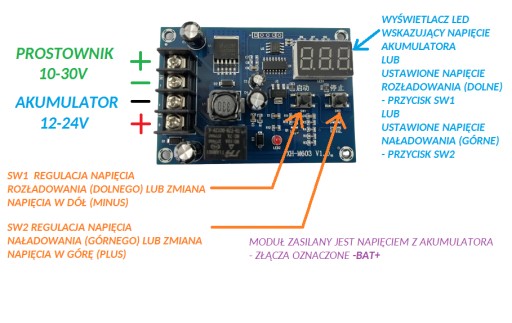

Konektory a regulačné prvky:

(1) + IN - - konektor na pripojenie usmerňovača

(2) - BAT + - konektor na pripojenie batérie

(3) SW1 - tlačidlo na reguláciu vybíjacieho napätia (zníženie) alebo zmenu napätia

(4) SW2 - tlačidlo na reguláciu nabíjacieho napätia (horné) alebo zvýšenie napätia

(5) LED displej

NÁVOD NA POUŽÍVANIE:

LED displej

Po pripojení batérie ku konektoru označenému -BAT+ sa batéria napätie je viditeľné na LED displeji.

Po jednom stlačení tlačidla SW1 je nastavené napätie viditeľné na vybití displeja (nižšie), je to hodnota napätia, pod ktorou modul začne nabíjať batériu. napätie z usmerňovača.

Po jednom stlačení tlačidla SW2 sa na displeji zobrazí nastavené nabíjacie napätie (horné), to je hodnota napätia, nad ktorou modul vypne nabíjanie batérie napätím od usmerňovač.

Nastavenie vybíjacieho napätia (nižšie) – tlačidlo SW1

Stlačte a podržte tlačidlo SW1 asi 3 sekundy, kým displej nezačne blikať .

Potom pomocou tlačidiel SW1 a SW2 nastavte požadovanú hodnotu napätia - tlačidlo SW1 zmení hodnotu nadol, SW2 nahor.

Jedným stlačením tlačidla SW1 alebo SW2 zmeníte hodnotu o 0,1V a stlačením a podržaním tlačidla SW1 alebo SW2 o 1V.

Ak tlačidlo nestlačíte po dobu 3 sekúnd, nastavená hodnota sa uloží, displej sa prepne do režimu zobrazenia napätia batérie.

Nastavenie nabíjacieho napätia (horné) – tlačidlo SW2

Stlačte a podržte tlačidlo SW2 asi 3 sekundy, kým displej nezačne blikať.

Potom použite SW1 a tlačidlá SW2, nastavte požadovanú hodnotu napätia - tlačidlo SW1 zmení hodnotu nadol, SW2 nahor.

Jedným stlačením tlačidla SW1 alebo SW2 zmeníte hodnotu o 0,1 V a stlačením a podržaním tlačidla SW1 alebo SW2 sa hodnota zmení o 1V.

Ak tlačidlo nie je stlačené 3 sekundy, nastavená hodnota sa uloží, displej sa prepne do režimu zobrazenia napätia batérie.

Obnovenie továrenských nastavení (vymazanie nastavení)

Súčasne stlačte a podržte tlačidlá SW1 a SW2, kým sa na displeji nezobrazí čísla 888.

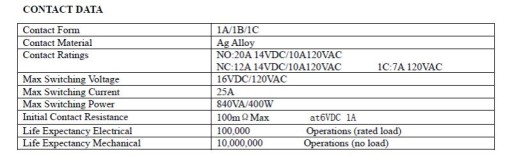

Parametre relé použitého v module.
