Systém na učenie SMD plošného spájkovania, 86 prvkov.

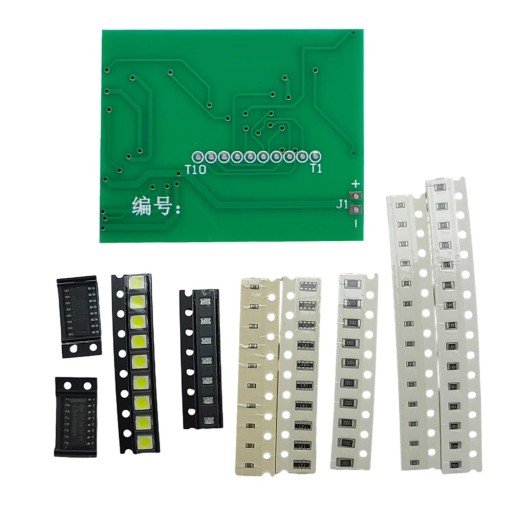

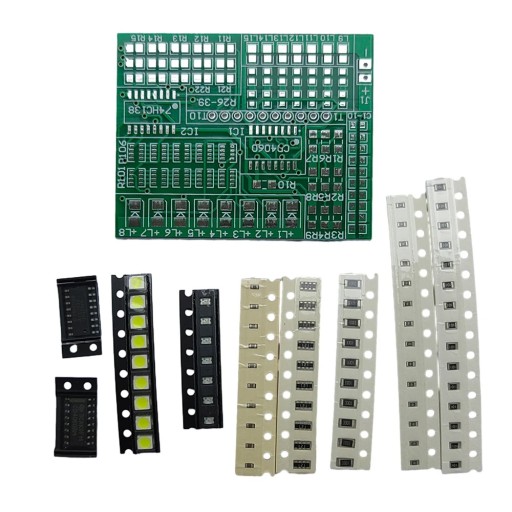

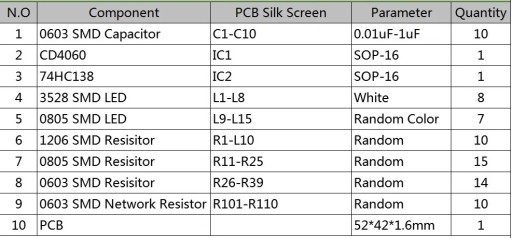

Sada obsahuje:

doska plošných spojov 6 cm x 4,8 cm

10 x 0603 kondenzátor

10 x 0603-4P odpor

2 x SOP balenie IC

4 x 0805 LED SMD 7

15 x 0805 rezistor

10 x 1206 rezistor

14 x 0603 rezistor

8 x 3528 SMD biela LED

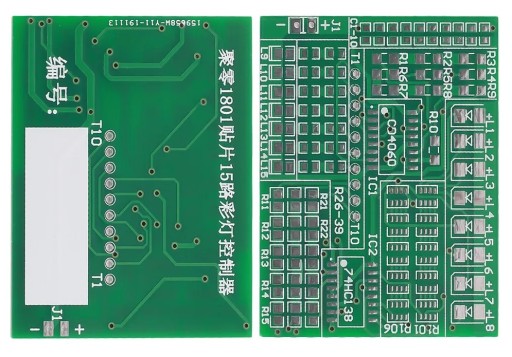

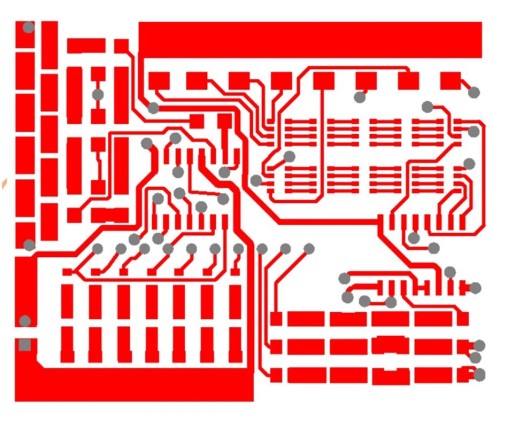

Doska plošných spojov vytlačená na oboch stranách

5V systémové napájanie.

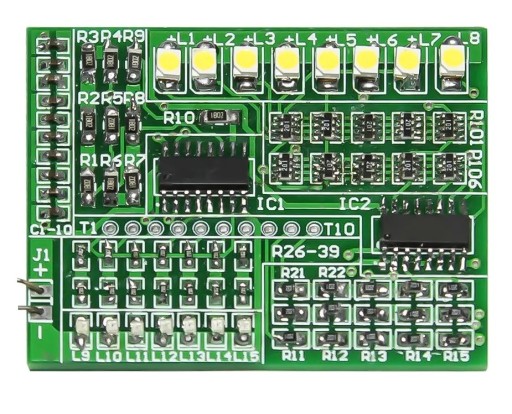

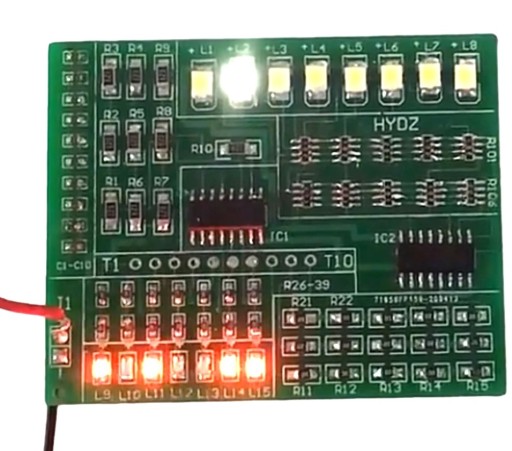

Po správnom zložení privedieme na testovacie body napätie 5V, konečným výsledkom je postupné rozsvietenie L1-L8 diódy a súčasné blikanie diód L9-L15 s rôznymi frekvenciami, kde L9 bliká s najvyššou frekvenciou a L15 s najnižšou.

Pokyny:

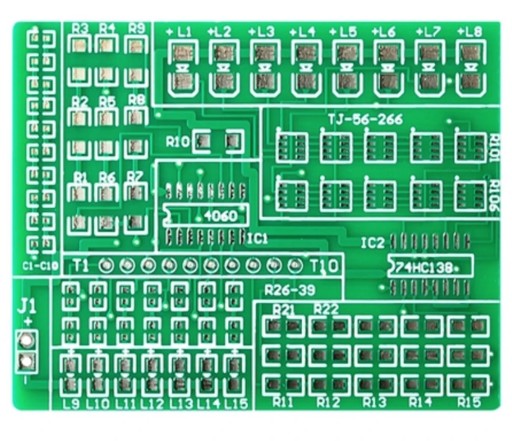

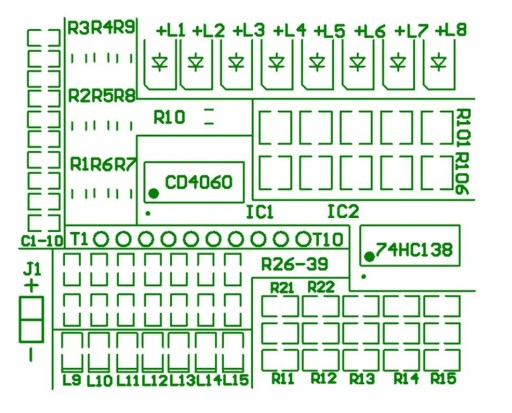

Systémy majú montážnu schému vytlačené na doske. V prípade komponentov, ako sú kondenzátory, diódy, tranzistory, musíte venovať pozornosť polarite. V prípade LED je dlhšia noha plus +, väčšina prvkov má parametre popísané na kryte. Rezistory môžu mať pásikové označenie, ich odpor a toleranciu je možné odčítať pomocou kalkulačiek dostupných na internete alebo merať pomocou merača. Poradie montáže je zvyčajne ľubovoľné, v závislosti od systému zostavujeme najskôr najmenšie súčiastky.

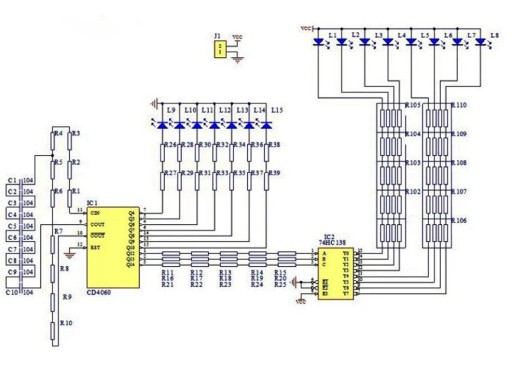

Tento obvod pozostáva z digitálneho integrovaného obvodu CD4060 a obvodu automatického riadenia svetelných diód 74 hc138, interného CD4060 oscilátor a binárny výstup 10-stupňového čítača, externý oscilátor je možné pripojiť ku kryštálu alebo RC, riadiaci obvod je zapojený do režimu RC oscilácie, je tu zloženie série R1-R10 a C1-C10, odpor sériového zapojenia odporu hodnota je súčet hodnoty odporu každého odporu, sériové zapojenie kondenzátora s rovnakou kapacitou sa rovná kapacite 104/10 jedného kondenzátora/počet kondenzátorov.

Po aktivácii oscilačného obvodu CD4060 počítadlo počíta oscilačný signál a každý binárny bit počítadla je nepretržite invertovaný s číslom, čím sa na kolíkoch Q4-Q14 vysiela štvorec vlnového signálu od vysokej po nízku frekvenciu, kde Q4-Q10 každý z L9-L15 je dióda vyžarujúca svetlo, takže týchto sedem diód vyžarujúcich svetlo má rôzne frekvencie blikania.
