Variant:

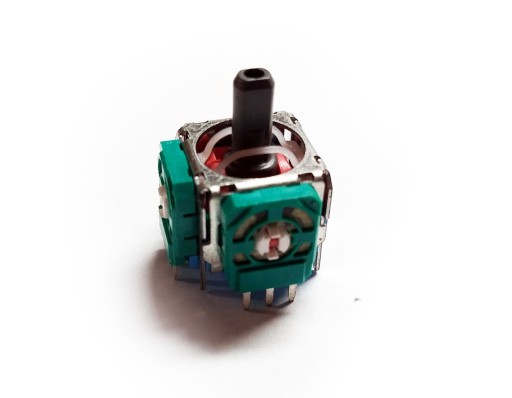

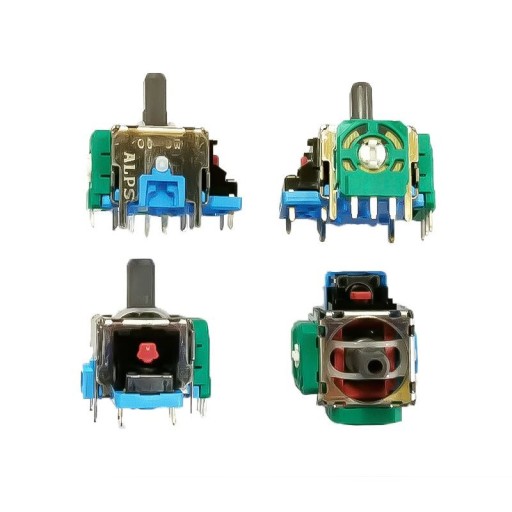

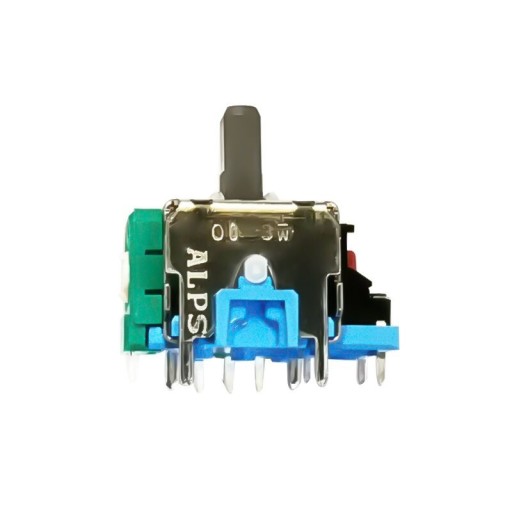

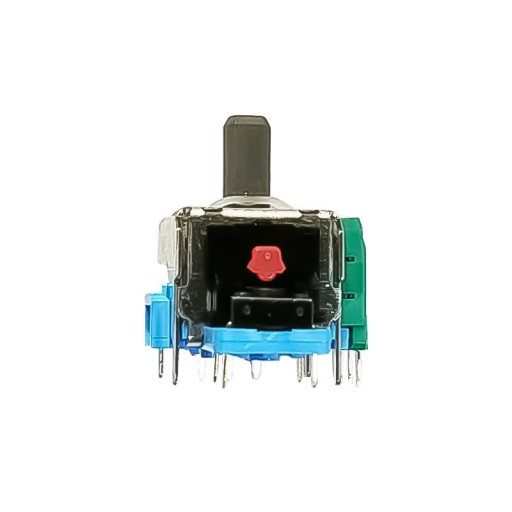

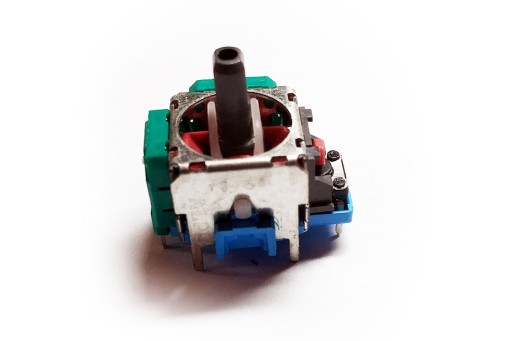

Vysoko kvalitný originálny analógový ALPS. Ak váš pad funguje automaticky v jednom zo smerov – čo môžeme pozorovať v hrách alebo v hlavnom menu konzoly, v horšom prípade nefunguje jedným smerom, mali by ste modul vymeniť.

Vlastnosti produktu:

• Pôvodný modul ALPS, presne rovnaký ako v ovládači
• Verzia 13
• Veľkosť 13mm

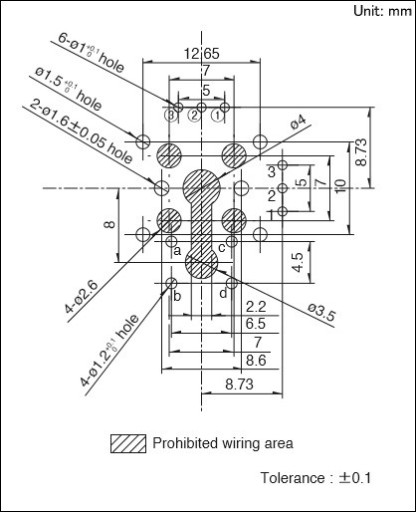

• Rozstup PIN je úplne rovnaký
• mali by ste použiť, ak je ovládač poškodený
• výmena vyžaduje základné spájkovacie zručnosti
• vyžaduje spájkovanie14 bodov
• V13 verzia má 2,3K potenciometre (V7 verzia obsahuje 10K potenciometre)
• pasuje na všetky verzie originálnych ovládačovDualsense PS5
• univerzálne - možno použiť akopravý alebo ľavý

Odporúčame inštaláciu:

• Ovládač Model Xbox One: 1537 – analógový V5
• Ovládač Model Xbox One: 1697 – analógový V5
• Ovládač Xbox Jeden model: 1708 – analógový V5
• Ovládač Xbox Series Model: 1914 – analógový V12
• Ovládač Xbox Elite 1 Model 1698 – analóg V5
• Ovládač Xbox Elite 2 Model 1797 – analógový V11
• Ovládač Nintendo Switch PRO – analógové V8
• Ovládač PS3 Dualshock – analógové V6alebo V10(vyberáme vizuálne)
• ovládač PS4Dualshock 4 V1 JDM-001 - analógV10 alebo V7(vyberáme vizuálne)
• Ovládač PS4Dualshock 4 V1 (bez prídavnej svetelnej lišty, základné dosky JDM-001) – analóg V7 alebo V10(vyberte vizuálne)
• Ovládač PS4Dualshock 4 V1 (bez prídavnej svetelnej lišty, základné dosky JDM-010) – analóg V7 alebo V10(vyberte vizuálne)
• Ovládač PS4Dualshock 4 V1 (bez prídavnej svetelnej lišty, základné dosky JDM-020) – analógové V7 alebo V10(vyberte vizuálne )
• Ovládač PS4Dualshock 4 V1 (bez prídavnej svetelnej lišty, základné dosky JDM-030) – analógový V7
• Ovládač PS4Dualshock 4 V2 (s prídavnou svetelnou lištou, základné dosky JDM-040 - analógovýV7
• ovládač PS4Dualshock 4 V2 (s prídavnou svetelnou lištou, JDM- Základné dosky 050) – analógové V4 alebo V7(vyberte vizuálne)
• Ovládač PS4Dualshock 4 V2 (s prídavnou svetelnou lištou, základné dosky JDM-055) – analógový V4 alebo V7(vyberáme vizuálne)
• Ovládač PS5Dualsense – analógovýV13 alebo V14(vyberáme vizuálne)
• Ovládač Razer Rajiu – analógové V6
• Ovládač Scuff PS4 - analógové V7 alebo V4 (vyberáme vizuálne)
• Ovládače Xbox 360, PlayStation 2, PlayStation 1 – ďalší typ analógov, väčší ako tieto.
• Náhrady za ovládače PS3, PS4, PS5, Xbox atď. – treba si to rozobrať a porovnať vizuálne.

V prípade ovládačov SONY Dualshock 4 a Dualsense to nie je možné vybrať analógpodľa modelu alebo krytu. Analógy vyberáme vizuálne (musíte rozobrať podložku)! Výber je zvyčajne obmedzený na V4 – oranžová s 10 000 potenciometrami, V7 – zelená a modrá s 10 000 potenciometrom.

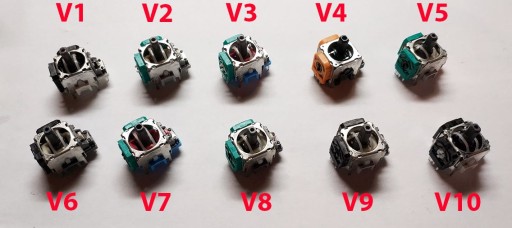

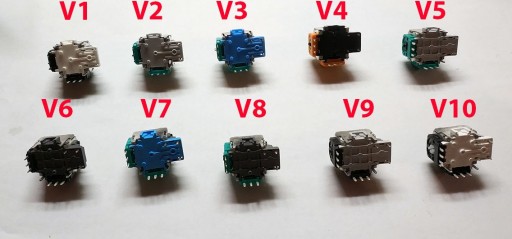

Rozdiely v analógoch:

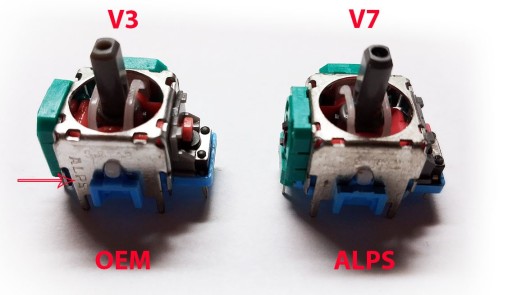

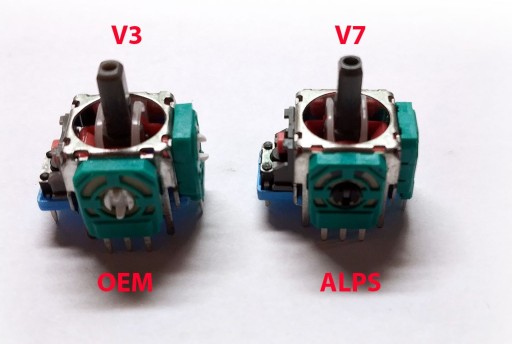

• V1-V3 - OEM náhrady, majú väčšiu mŕtvu zónu, všetky sú označené číslom 3318
• V4 - originál Favor UnionFJR10K zobrazuje sa napríklad v podložkách s JDM-050, 040
• V5- Základná doska V10 - originály ALPS, líšia sa len vizuálne, elektricky je to úplne rovnaký produkt.
• V11 - ALPS originál> – Xbox Elite 2
• V12 – originál ALPS – používaný v ovládačoch Xbox Series Model 1914

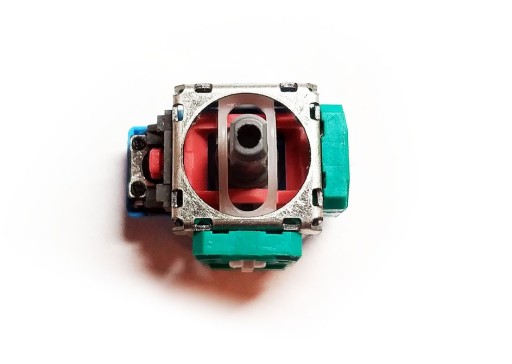

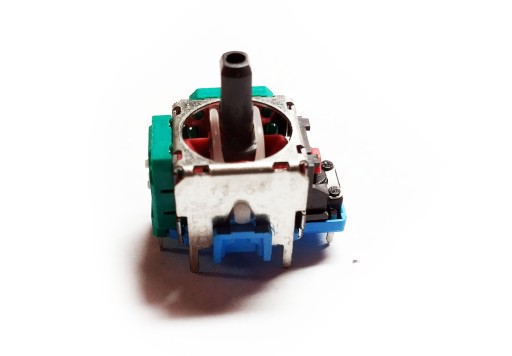

• V13 – originálny ALPS,používaný v ovládačoch Dualsense PlayStation PS5
• V14 – originálny Favor Union 2,3 KOhm, používané v ovládačoch DualsensePlayStation PS5
• V15 – originál Favor UnionFJM10K 10KOhm s tenkým kovovým kolíkom
• V16 - náhrada za 10k

POZOR! Analóg sa môže zaseknúť v extrémnych polohách, čo je normálne. Po prispájkovaní a zložení puzdra sa už nikdy nezasekne. Analógový pozostáva z 2 potenciometrov s odporom 10kOhm (2,3K v prípade Dualsense) a toleranciou 20%.

Po výmene sa analóg otočí na jednu stranu. Ako vyriešiť problém?

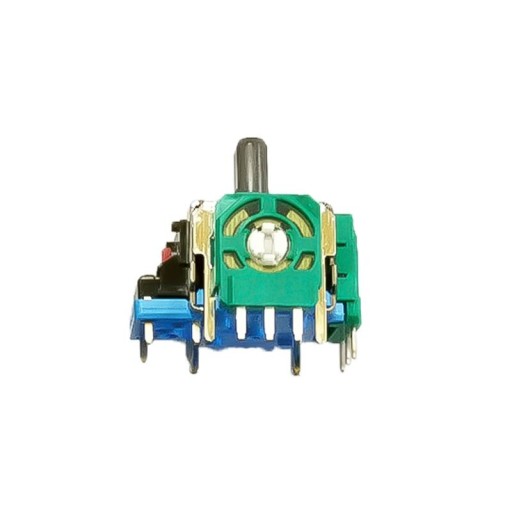

Ako som už spomenul vyššie, analógový sú 2 potenciometre (farebný prvok s 3 nožičkami, možno ho odpojiť od puzdra) s celkovým odporom 10 kOhm a tolerancia 20 %. To znamená, že v praxi majú 9-11kOhm. Oba potenciometre fungujú ako rozdeľovače napätia. Ak sa po výmene vyskytne odchýlka, znamená to, že bol nainštalovaný analóg s inými parametrami. Perfektná veľkosťjediným riešením by bolo prekalibrovať podložku, rovnako ako kalibrácia nových analógov v Nintendo Switch JoyCons. Najjednoduchším riešením je preto prispájkovať potenciometre (tie s 3 nožičkami), až kým sa nepokazia, alebo zmerať starý potenciometer a vybrať si čo najbližšie. Všetky analógy posielame náhodne, pred odoslaním nemeriame potenciometre!

Meranie potenciometra na extrémnych 2 kolíkoch je veľmi veľké zjednodušenie a jeho cieľom je ukázať, že každý analóg je iný (tolerancia 20%). Pre správny výpočet stredu je dôležitejší pomer medzi nohami 1 a 2 a 1 a 3, pretože napätie na potenciometri je priamo úmerné odporu (vychádza z činnosti deliča napätia). Ak niekto nerozumie princípu fungovania rozdeľovača, nemal by sa pokúšať nahradiť analógy.

Čo robiť, ak je analóg prekrížený:

1 . vymeňte potenciometre, kým to nebude úspešné

2. použiť drift-fix

3. nakalibrujte podložku (ak je to možné)

Pre lepšie pochopenie problematiky odporúčam prečítať si články na Wikipédii (https://pl.wikipedia.org/wiki/Potenjometr) o potenciometroch a rozdeľovačoch napätia.

Kód EAN: 5903981914043
