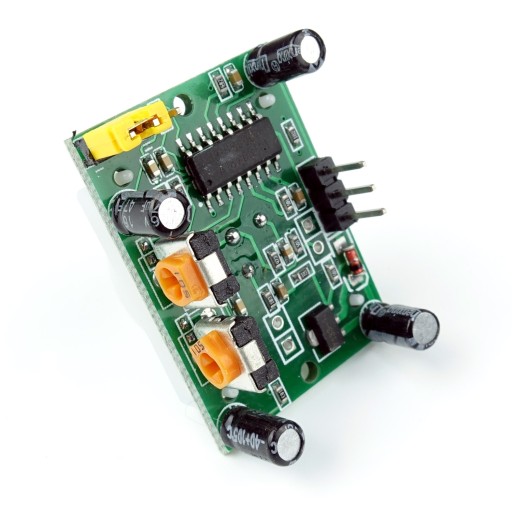

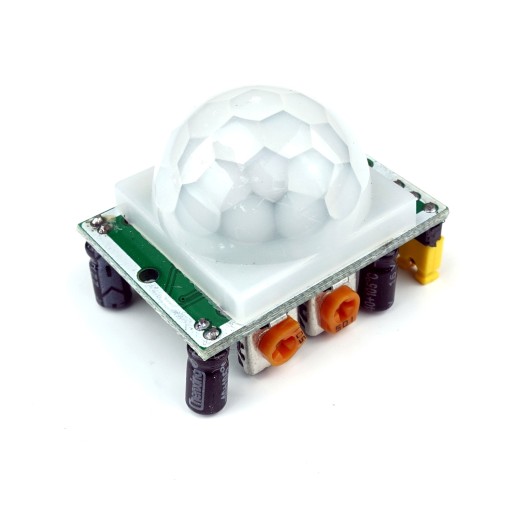

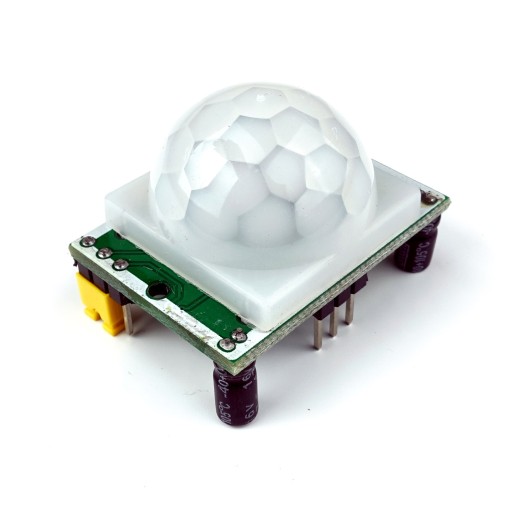

PIR senzor HC-SR501, teda pasívny infračervený senzor, umožňuje detekovať ľudskú prítomnosť a pohyb.

Môže byť použitý na detekciu v poplachových systémoch a ovládaní osvetlenia. Senzor má rozsah, v ktorom detekuje pohyb, nastaviteľný potenciometrom - až 7m a potenciometrom nastaviteľná dĺžka vysokého stavu priložená na OUT pin po detekcii pohybu.

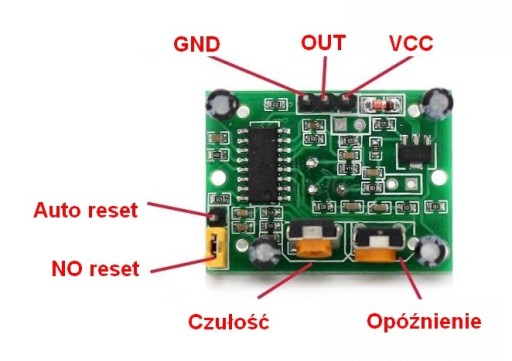

Je to možné nastavenie 2 prevádzkových režimov:

• retrigerring jumper s H -predvolený prevádzkový režim nevyžaduje skrat - výstup je nastavený vysoko a trvá po celú dobu detekcie pohybu objektu.
• bezretrižný jumper s L -vysoký stav sa nastaví na krátky čas po detekcii objektu a potom prejde do nízkeho stavu bez ohľadu na to, či pohyb pokračuje

Špecifikácia:

• napájacie napätie od 4,5V do 20V DC
• spotreba prúdu pri nečinnosti 50 uA
• uhol detekcie pohybu až 100°
• dosah detekcie pohybu až 7 m – nastaviteľný pomocou potenciometra
• 1 digitálny výstup
• rozmery 33 mm x 23 mm x 30 mm (vrátane misky a komponentov pod ňou)

Snímač pohybu PIR HC Detektor – nastavenie citlivosti SR501
