DS18B20 v vodotesnom puzdre na 2-metrovom kábli - ide o digitálny teplotný senzor pracujúci s napätím 3,3V a 5V. Senzory, ktoré predávame, sú originálne vyrobené spoločnosťou MAXIM Integrated (ktorá kúpila Dallas Semiconductors), majú vstavaný ADC prevodník, ktorý umožňuje čítanie s 12-bitovou presnosťou, čo zodpovedá rozlíšeniu 0,0625 °C, pričom samotné meranie jepresné do 0,5°C.

Možnosť pripojenia viacerých snímačov na jeden kábel:

Snímače majú 1-vodičové rozhranie umožňujúce komunikáciu iba pomocou 1 dátového kábla a pripojenie viacerých snímačov na ten istý kábel, každý DS18B20 má svoje vlastné jedinečné sériové číslo, takže ich môžete od seba odlíšiť - vďaka tomu znižujeme počet káblov a šetríme porty mikrokontrolérov. Spôsob pripojenia je zobrazený v galérii produktu.

DS18B20 Pre správne odčítanie teploty treba použiť 4,7kΩ pull-up odpor medzi VCC ( červený) a DATA (žltý) kolík - rezistor nie je súčasťou sady.

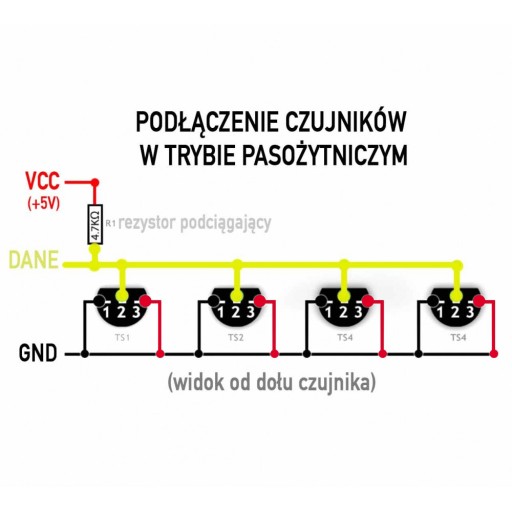

Predávaný snímač môže pracovať v parazitnom režime - je možné ho pripojiť pomocou 2 vodičov, spôsob zapojenia je uvedený v galérii.

Špecifikácia:

• napájanie 3,3-5V
• Rozsah merania: -55°C až + 125°C
• Presnosť merania: 0,5°C v rozsahu -10-85°C
• Presnosť merania: 1°C v rozsahu -30-100°C
• Presnosť merania: 2°C v rozsahu -55-125°C
• Rozlíšenie: od 9 do 12 bitov
• VCC, GND, DATA kolíky
• kábel: 2m
• typ krytu: vodotesný

DS18B20 teplotný senzor, vodotesný 2m kábel
