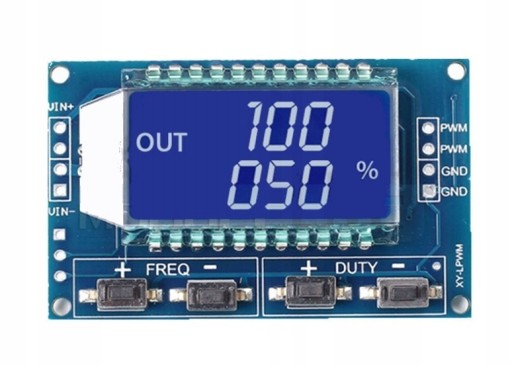

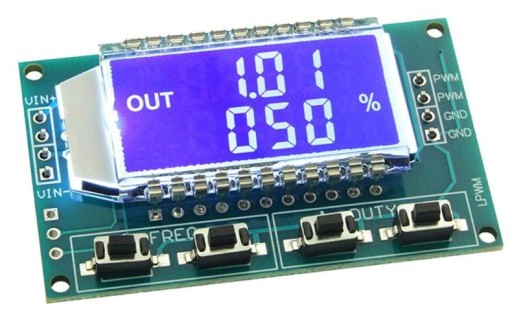

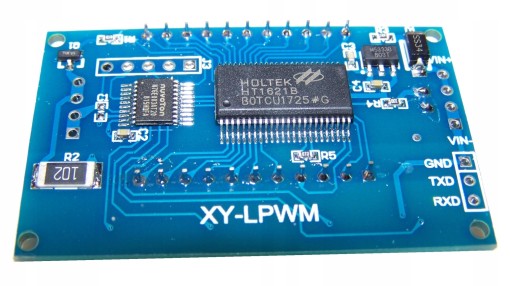

Generátor PWM signálu 1Hz - 150Khz LCD 30V
Generátor PWM signálu 1Hz - 150Khz LCD 30V
Kód tovaru: 14988381396
- Stav: Nové
- Výrobca: Inna (TZT)
- Model: 3884
- Druh: Ovládač
- Hmotnosť produktu s obalom: 0,5 kg
- Kód výrobcu: 384
POZOR: v prípade možnosti výberu farby, typu, vzoru ju uveďte do poznámky
POPIS PRODUKTU
V tejto aukcii je verzia s prúdovou kapacitou 20mA, v inej výkonnejšia verzia
PWM generátor 1 kanál
PWM signál modulu generátora s nastavením frekvencie a pulzného plnenia.
Máme jeden kanál, pre ktorý je možné nastaviť frekvenciu a pulzné plnenie.
Signál PWM má amplitúda 5V a je to signál typu PNP, t. j. +5 V je daný na výstupe vzhľadom na zem.
Upozorňujeme, že aktuálna účinnosť výstupy sú 20mA, v prípade potreby vyšší prúd, treba pridať výstupný tranzistor!
Systém je možné napájať 6-30V alebo napájaním 5 V priamo do portu micro USB.
Generátor pracuje pri frekvenciách:
- 1 – 999 Hz (.XXX)
- 0,1-99,9kHz (.XX.X)
- 1-150kHz (.X.X.X)
Systém je možné použiť napríklad na taktovanie krokového motora ovládače.
Technické parametre:
- Napájacie napätie 6-30VDC
- Prúdová spotreba do 50mA
- Počet kanálov 1
- Regulácia frekvencie 1Hz-150kHz
- Nastavenie naplnenia 1-100%
- Výstupná prúdová kapacita 20mA
- Prevádzková teplota -20 až 60 C
- Rozmery 55 x 36 mm
