Modul pulzného generátora NE555je jednoduchý a efektívny integrovaný obvod, ktorý dokáže generovať impulzné signály so širokým rozsahom frekvencie a amplitúdy. Tento modul umožňuje nastaviť frekvenciu a pracovný cyklus výstupného signálu.

✅ Modul NE555 je jednoduchý, ale univerzálny elektronický modul, ktorý možno použiť na generovanie signálov pomocou rôzne frekvencie a pracovné cykly. Modul je založený na čipe NE555, čo je populárny integrovaný obvod používaný na generovanie signálov so štvorcovými vlnami.

✨ Aplikácia

Modul NE555 možno použiť v mnohých rôznych aplikáciách vrátane:

• Ako generátor štvorcových signálov s danou frekvenciou a pracovným cyklom.
• Ako časovač zariadenie, ktoré generuje časové oneskorenie.
• Ako časovač, zariadenie, ktoré generuje časové oneskorenie.
• li>
• Ako oscilátor, zariadenie, ktoré generuje periodické signály.

Špecifikácia

• Čip NE555
• Výstup: analógový signál
• Vstavaný potenciometer na úpravu výstupnej frekvencie
• Napájacie napätie: 5 V až 12 V
• Pracovný cyklus:

  Minimálne: 50 % cyklus – 3,7 Hz

  Maximum: 98 % cyklus – 1,3 kHz

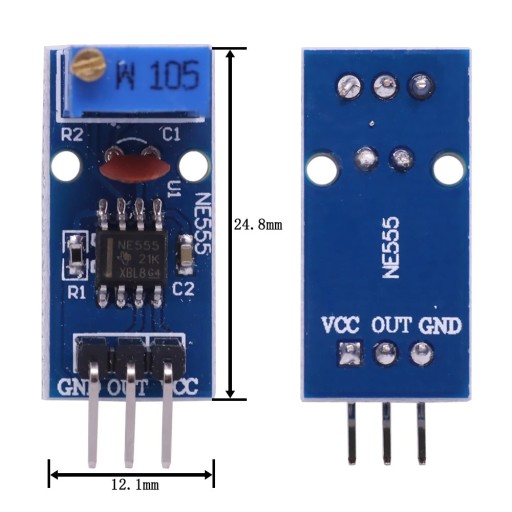

• Rozmery dosky: 25 x 13 mm

Pripojenie

p>

Modul NE555 je veľmi jednoduché pripojiť. Stačí pripojiť napájací zdroj a zvoliť požadovanú frekvenciu výstupného signálu pomocou potenciometra.

Príklady aplikácií

Tu je niekoľko príkladov použitia modulu NE555:

• ✅ Generátor zvuku: Modul NE555 možno použiť na vytvorenie jednoduchého generátora zvuku. Stačí k nemu pripojiť reproduktor a zvoliť požadovanú výstupnú frekvenciu.
• ✅ Časovač: Modul NE555 možno použiť na vytvorenie jednoduchého časovača. Stačí k nemu pripojiť relé a vybrať požadovaný čas oneskorenia.
• ✅ Oscilátor: modul NE555 možno použiť na vytvorenie jednoduchého oscilátora. Stačí k nemu pripojiť LED a zvoliť požadovanú frekvenciu výstupného signálu.
