Predlžovací kábel SOLÁRNY ČERVENÝ FV PANEL MC4 4mm 1m

SKU: x1-1787+x1-2378

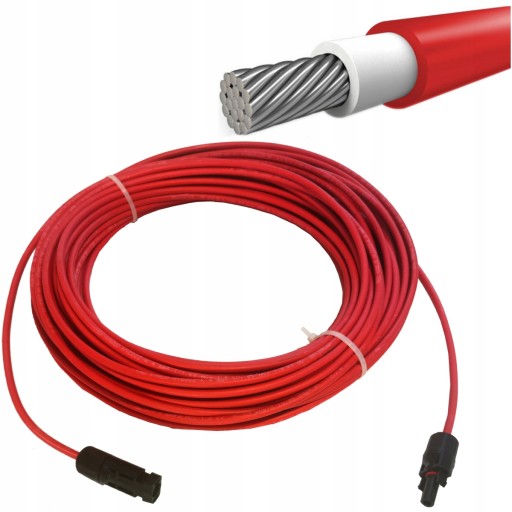

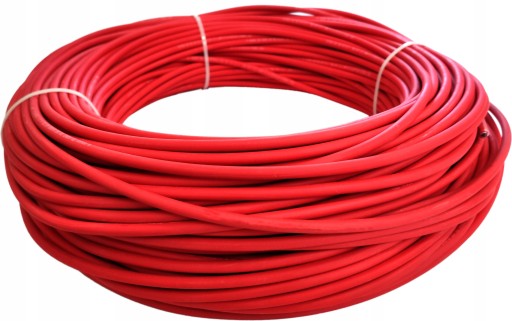

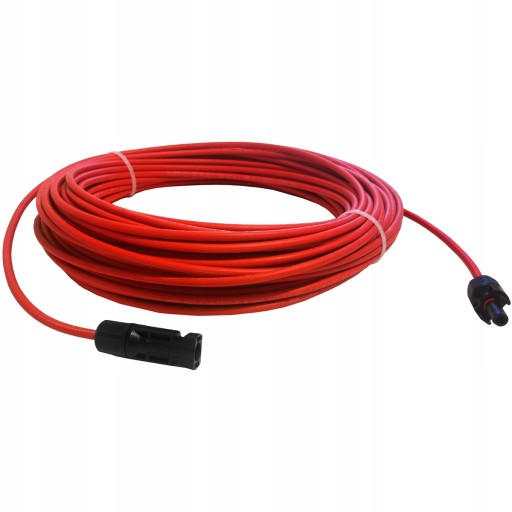

Solárny predlžovací kábel s dvoma zástrčkami - plus/mínus, MC4 červený 4mm² - 1 meter.

Vysokokvalitný jednožilový predlžovací kábel pre fotovoltaické inštalácieMC4, s viacžilovým, mäkko pocínovaným vodičom, izolovaný a potiahnutý zosieťovaným bezhalogénovým plastom, so zástrčkami - MC4 konektory (+) a (-).

Predlžovací kábel bol navrhnutý špeciálne pre fotovoltaické inštalácie. Vďaka dvojitej izolácii je odolný voči všetkým druhom poveternostných podmienok.

Môže byť použitý v interiéri aj exteriéri.

FV kábel (solárny kábel) označuje pôvodný dizajn vyrobený podľa pracovnej jednotky FV.

Popis kábla:

• 1. 4mm PV kábel, dostupný v dvoch farbách - čiernej a červenej (PONUKA PRE ČERVENÝ KÁBEL)
• 2. Schválené TUV
• 3. Dvojitá izolácia stien, viazaná elektrónovým lúčom
• 4. Vynikajúca odolnosť voči UV žiareniu, vode, ozónu, kvapalinám, soli, všeobecným atmosférickým podmienkam
• 5. Teplotná odolnosť od -40°C do +90°C
• 5. Výborná odolnosť proti oderu
• 6. Nízka absorpcia vody
• 7. Neobsahuje halogény, spomaľuje horenie, nízka toxicita
• 8. Jednovodičové, viacvodičové
• 9. Vynikajúca flexibilita a výkon
• 10. Vysoký vynášací prúd

Ponuka sa vzťahuje na 1m kábla s konektormi MC41 ks = 1 m

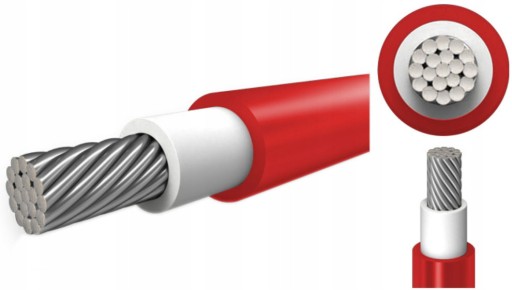

VÝROBA KÁBLOV

• 1. Viacžilový vodič - mäkké drôty z medi
• 2. Izolácia – sieťovaný, bezhalogénový materiál
• 3. Vonkajší náter - sieťovaný, bezhalogénový materiál

POUŽITIE

• Káble boli navrhnuté špeciálne pre použitie pri výrobe solárnej energie
• Používame ich na pripojenie fotovoltaických panelov.
• Kábel je vhodný pre vnútorné aj vonkajšie použitie.

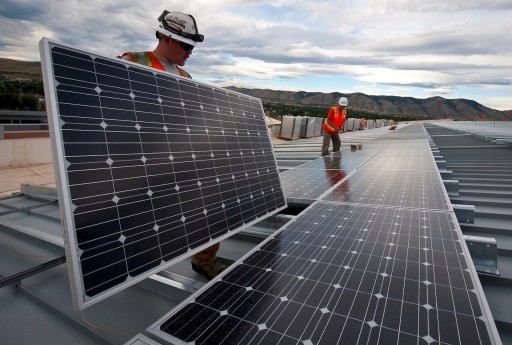

• Vhodný pre fotovoltaické inštalácie montované na strechách a na zemi.
• Veľmi vysoká odolnosť voči slnečnému žiareniu.
• Pre bezpečnosť boli použité ohňovzdorné materiály najvyššej kvality.

ELEKTRICKÉ PARAMETRE

• Nominálne striedavé napätie: U0/U 0,6/1,0 kV
• Max. Jednosmerné napätie FV systému: 1,5 kV
• Max. prípustné striedavé prevádzkové napätie: 0,6/1,0 kV vodič-zem/vodič-vodič
• Max. prípustné jednosmerné prevádzkové napätie:0,9/1,5 kV vodič-zem/vodič-vodič
• Skúška striedavého/jednosmerného napätia:4,0 kV
• Prúdová zaťažiteľnosť: Podľa požiadaviek na káble pre FV systémy TÜV 2 PFG 1169/08.2007

MECHANICKÉ PARAMETRE

• Odolnosť voči mechanickému zaťaženiu: 15 N/mm2 pri použití, 50 N/mm2 počas inštalácie
• Polomer ohybu: min. 3 x D (D = vonkajší priemer max .)
• Oter brúsnym papierom: (vlastný test podľa DIN 53516), náter s náterom (vlastný test), náter s kovom (vnútorný test), náter s umelým plastom (int. test)
• Tvrdosť podľa Shoreovej stupnice: 85 (int. test podľa DIN 53505)
• Odolnosť voči hlodavcom: Pre primeranú ochranu použite kovové alebo plastové ochranné rúrky s opletením

TECHNICKÉ ÚDAJE

• Nominálny prierez [ mm2] : 4 mm2
• Priemer vodiča [mm]: 2,4
• Vonkajší priemer (minimálny) [mm]: 5,2
• Vonkajší priemer (maximálne) [mm]: 5,6
• Prípustný skratový prúd (1s) [kA]: 0,5
• Minimálny polomer ohybu [mm]: 17
• Čistá hmotnosť kábla (približne) [kg/km]: 58
• Maximálny zaťažovací prúd pri 60oC [A]: 55
• Maximálne prípustné ťahové zaťaženie [N]: 60

Odolnosť voči vonkajším faktorom

• Odolnosť voči benzínu: 24 h, 100°C (int. test. v súlade s normou DIN VDE 0473 811-2-1, DIN EN 60811-2-1)
• Ozónová odolnosť: V súlade s normou DIN EN 50396, typová skúška HD 22.2 B
• Odolnosť voči UV žiareniu: Podľa UL 1581 (xeno test), ISO 4892-2 (met. 1), HD 605/A1-2.4.20
• Odolnosť voči kyselinám a zásadám: Podľa normy EN 60811-2-1, 7 dní, 23°C (N kyselina šťaveľová, N roztok hydroxidu sodného)
• Odolnosť voči amoniaku: 30 dní nasýtených atmosférou amoniaku
• Absorpcia vody: Test podľa DIN EN 60811-1-3

Reakcia na požiar

• Šírenie požiaru: DIN EN 60332-1-2 a TÜV 2 PfG 1169/08.2007
• Emisia dymu , priepustnosť svetla : Podľa IEC 61034 a DIN VDE 0482 časť 268-2
• Šírenie požiaru, káblový zväzok: Podľa DIN EN 50305-9 a DIN VDE 0482 časť 332 -3-25
• Bezpečnosť životného prostredia: ROHS

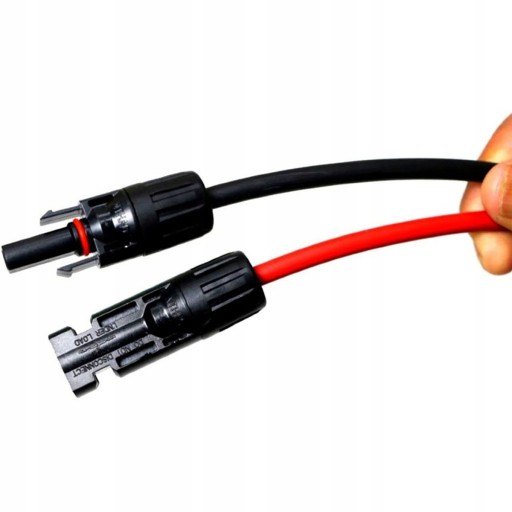

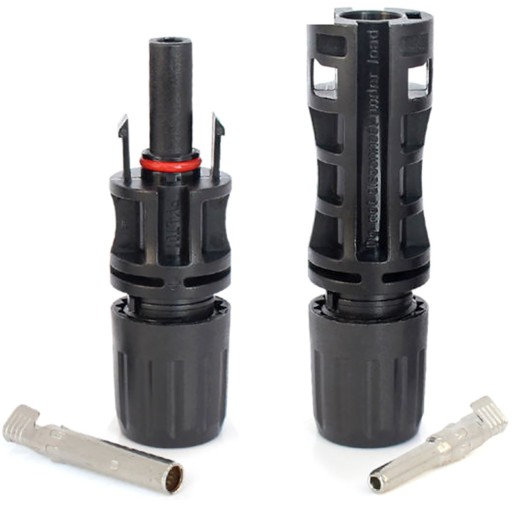

Súprava sériových konektorov pre kábel MC4 PV s kolíkmi (+) a (-).

• Sériové konektory objTypy MC4 sa používajú na hermetické prepojenie solárnych káblov.
• Sú vhodné pre solárne káble 2,5mm2, 4mm2 a 6mm2. Pripojenie solárnych káblov pomocou našich konektorov je rýchle a spoľahlivé.
• Sú certifikované TUV. Veľmi dobre fungujú v náročných vonkajších podmienkach. Konektor zaručuje stabilné pripojenie.
• Solárne konektory používané v sériovom a paralelnom zapojení vo FV boxoch.

Technické údaje:

• menovité napätie - 1000V DC
• pre priemery káblov: 1,5 -9,00 mm2
• menovitý prúd - 30A pri teplote +70 C
• menovitý prúd - 25A pri +85 C
• materiál kontaktu - pozinkovaná meď
• materiál puzdra - PA/PC
• teplotný rozsah: od -40 C vyššie do +90 C
• trieda bezpečnosti II (IEC61140)
• kategória prepätia III (E/IEC60664)
• stupeň krytia - IP68
• trieda požiaru - UL94-VO

Predložený výrobok má nasledovné vlastnosti:

• ochrana pred prístupom k nebezpečným častiam s drôtená
• ochrana proti prachu
• ochrana proti prúdu vody (12,5 l/min) liateho na puzdro z ktorejkoľvek strany (až 1 hodinu) - IP65
• ochrana pred účinkami neustáleho ponorenia do vody (púzdro nepretržite ponorené vo vode, v podmienkach dohodnutých medzi výrobcom a používateľom, do 1 minúty) - IP68
• Konektory sú odolné aj voči UV žiareniu
