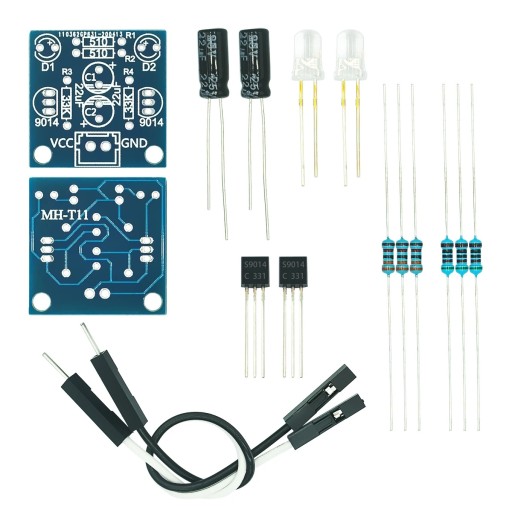

Zariadenie na vlastnú montáž, spájkovanie

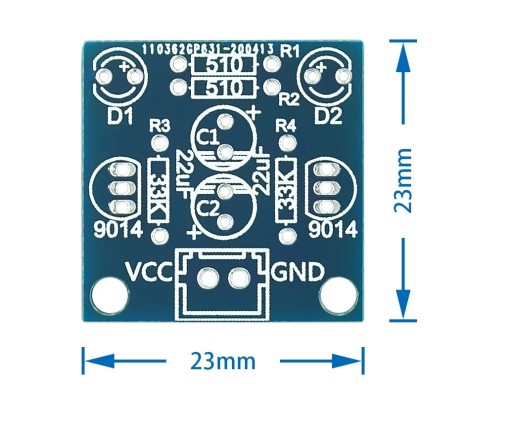

Veľkosť dosky 23 x 23 mm

napájanie 3 - 12 V

Diódy sú červená

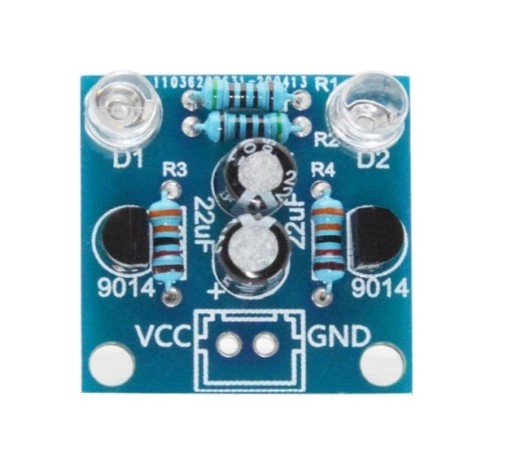

Po správnej inštalácii a pripojení napájania

diódy sa striedavo rozsvietia.

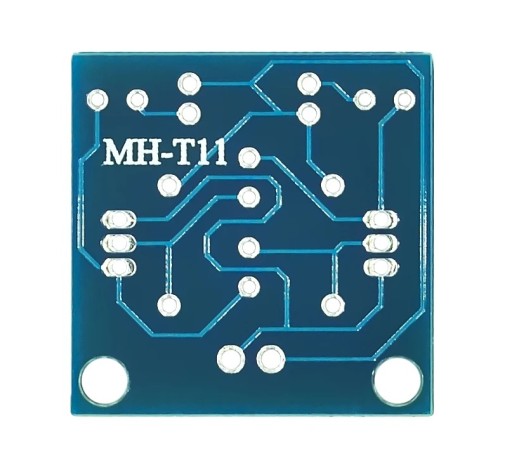

Schéma zapojenia je vytlačená na doske.

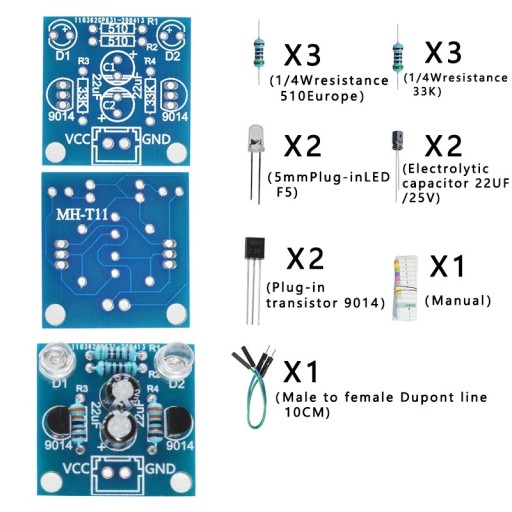

Systémy majú montážny diagram vytlačený na doske. V prípade komponentov, ako sú kondenzátory, diódy, tranzistory, musíte venovať pozornosť polarite. V prípade LED je dlhšia noha plus +, väčšina prvkov má parametre popísané na kryte. Rezistory môžu mať pásikové označenie, ich odpor a toleranciu je možné odčítať pomocou kalkulačiek dostupných na internete alebo merať pomocou merača. Poradie montáže je väčšinou ľubovoľné, v závislosti od dispozície najskôr montujeme najmenšie prvky.
