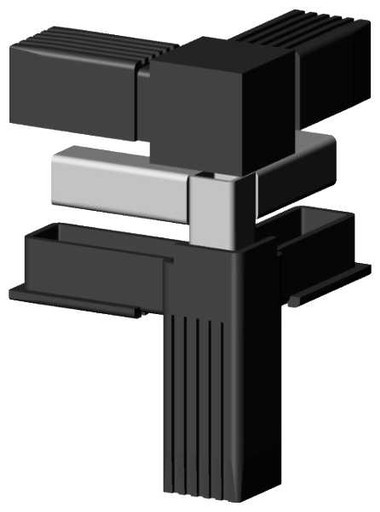

Plastová spojka s kovovým jadrom pre hliníkové profily 20x20x1,5mm, typ 3D3 V20 M, čierna

B=L = 20mm

L1 = 36mm

B1=H = 17mm

Prípojka vyrobená z polyamidu, dvojdielna vnútorná štvorcová rúrka, zváraná V10x10x1,5 mm St37 podľa EN 10305-5 (DIN 2395 ) - vysoké statické zaťaženie .

-Dĺžka hrany modulu viditeľná po inštalácii: 20 mm.

Maximálny výkon konektorov

Konektor s V15x15 oceľové jadro má pevnosť v tlaku do 400 kg na jeden kontakt vodorovnej škáry za nasledujúcich podmienok:

• Vzdialenosť vonkajšej zvislej steny od rúry vonkajšieho okraja nákladu musí nepresahuje maximálne 10 mm
• Zaťaženia sú v spodnej časti tuhé (pozri nákres).
• Zaťaženie je striktne statické, teda bez dynamického prenosu zaťaženia.

Konštrukcia celkovej vertikálnej pevnosti v tlaku v uzavretých blokoch je Max 400 kg na spoj.

Pozor, použitie položiek, ako sú nastaviteľné spojky atď. a položky pripojené ku konektoru štruktúra môže znížiť tieto hodnoty pre celú jednotku! Najlepšou metódou je zostaviť uzavreté bloky!
