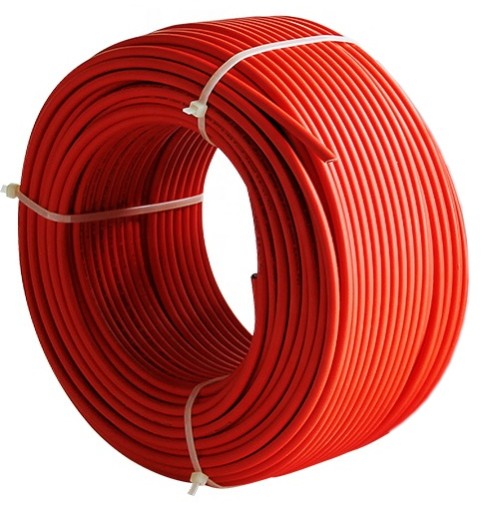

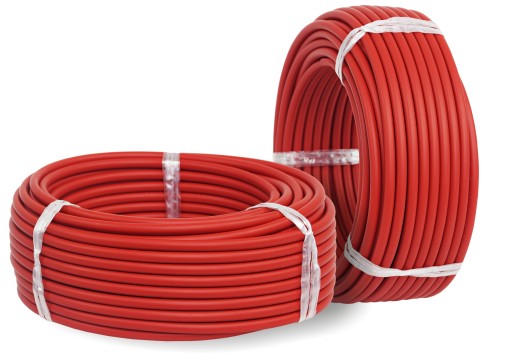

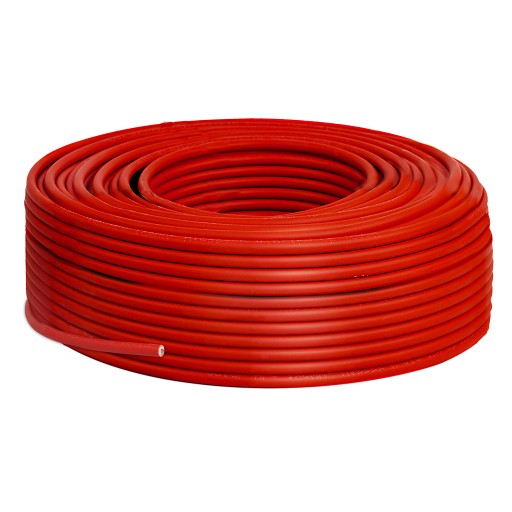

Vysokokvalitný flexibilný jednožilový kábel určený pre fotovoltaické inštalácie s viacžilovým medeným vodičom, izolovaný a pokrytý zosieťovaným bezhalogénovým materiálom.

Produkt spĺňa prísne požiadavky podľa noriem PN-EN 50618. a PN-EN 60228 a má tiež veľmi vysokú triedu reakcie na oheň.

Môže byť použitý vo vnútri aj mimo budov, ako aj priamo v zemi. Vonkajší náter zabezpečuje UV žiarenie a atmosférické podmienky. Predpokladaná životnosť je 25 rokov.

Kábel je vhodný na priame uloženie do zeme.

Solárny fotovoltaický kábel 4mm² červený APV.

Kód produktu: H1Z2Z2-K 1X6MM-R (podľa EN 50618)

Menovité napätie 1,0/1,0 kV AC

Vodidlo vyrobené z medených drôtov

Vysoká flexibilita

Úplne bez halogénov

Veľmi dobrá odolnosť voči UV žiareniu, ozónu a poveternostným podmienkam

Nízka toxicita emisií a dymu (LSOH)

Nízka nasiakavosť

li>

Veľmi dobré mechanické vlastnosti

Zvýšená odolnosť voči hydrolýze, čpavku, kyselinám a zásadám

Možnosť položiť priamo do zem

Aplikácia:

Využívanieobnoviteľných zdrojov energie sa stáva čoraz bežnejším. Ich obľúbenosť vyplýva nielen z úspor, ale aj zo zvýšeného povedomia o potrebe ochrany životného prostredia. Fotovoltaika je preto riešením, ktoré sa používa nielen v domácich elektrárňach, ale aj v extenzívnych farmách vyrábajúcich elektrinu.

Fotovoltaické káble a vodiče pre Fotovoltaické inštalácie sú produkty, ktoré musia spĺňať vysoké kvalitatívne a bezpečnostné štandardy. Len tak si môžete byť istí, že nainštalovaná inštalácia skutočne prispeje k úsporám a ochrane životného prostredia.

Špecifikácia:

• Výrobca:APV
• Typ kábla: H1Z2Z2-K
• Menovité napätie: 1,0/1,0 kV AC
• Prevádzkové napätie: 1,5 kV (1,8 kV) DC, v súlade s normou EN 50618
• Izolačný odpor: približne 1000 MΩ/km
• Skúšobné napätie 50 Hz: 6500 V (AC)
• Menovitý prierez vodiča: 6,00 mm²
• Vonkajší priemer drôtu: 5,90 mm
• Najväčší povolený priemer drôtu v prameni: 0,31 mm
• Nominálna hrúbka izolácie steny: 0,7 mm
• Nominálna hrúbka steny plášťa: 0,8 mm
• Max. odpor jadra pri 20 °C: 5,09 mΩ/m
• Min. izolačný odpor pri 20°C: 580 MΩ/km
• Prúdová zaťažiteľnosť: test podľa EN 50618
• Ozónová odolnosť a poveternostné podmienky: test podľa EN 50618
• Odolnosť voči UV žiareniu: test podľa EN 50618
• Odolnosť voči plameňu: PN-EN 60332-1, LSOH
• Reakcia na oheň: PN-EN 13501-6: 2019
• Predpokladaná životnosť: 25 rokov

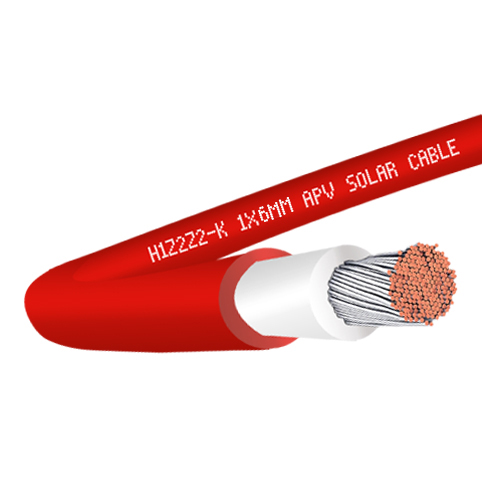

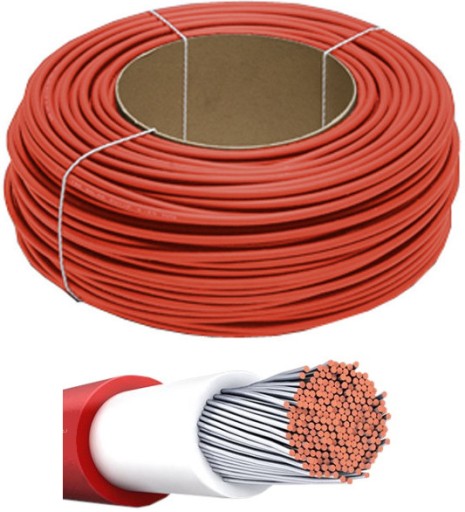

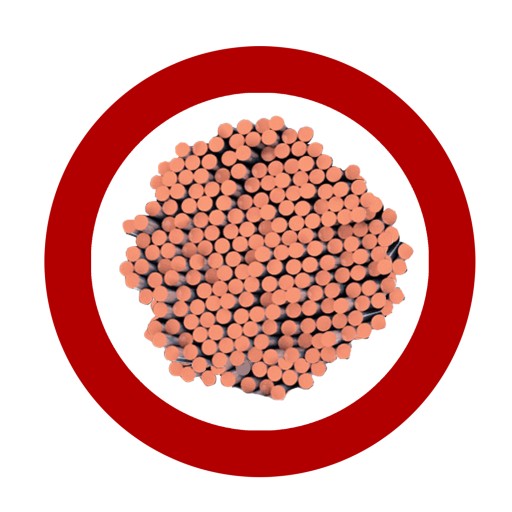

Štruktúra kábla:

• Povlak: zosieťovaný bezhalogénový materiál
• Farebné nátery: červená
• Izolácia: zosieťovaný plast bez halogénov
• Farba izolácie: čierny,
• Vod: Pružný prameň z pocínovaných mäkkých medených drôtov, trieda 5 podľa PN-EN 60228, DIN VDE 0295

Prípustné prevádzkové teploty:

• Max. teplota jadra počas prevádzky:+90°C
• Max. teplota jadra počas prevádzky: +120°C/20000h
• Min. teplota okolia pre trvalo inštalované káble: -40°C
• Min. teplota kladenia káblov: -25°C

Fotovoltaické káble – na čo si dať pozor?

• V praxi sú vysokokvalitné fotovoltaické káble základom efektívnej inštalácie relatívne malej domácej solárnej elektrárne aj farmy v plnom rozsahu .
• Solárne káble možno namontovať na nové panely alebo použiť na modernizáciu existujúcej inštalácie.
• Aby sa investícia do fotovoltaickej inštalácie vyplatila podľa očakávania , všetky komponenty by mali byť zahrnuté v inštalácii, aby sa zabezpečila plná elektrická účinnosť.
• FV inštalácie by mali používať káble vyrobené v súlade s prísnou európskou normou EN 50618. Takéto vysoké požiadavky budú spĺňať len správne vyrobené káble, ktoré prešli dlhodobými skúškami a majú certifikát akreditovaného laboratória.
• Káble plne vyhovujúce vyššie uvedenej norme môžu mať harmonizovaný názov H1Z2Z2-K, iné, ktoré nemajú tento harmonizovaný názov, sú nebezpečné a môžu spôsobiť poškodenie pripojeného zariadenia

Káble POLSKEJ VÝROBY, vyrobené z medi.

Solárny kábel strRoducenta APVsa celá vyrábala v Poľsku. Vo výrobnom procese boli použité najkvalitnejšie materiály a výsledný produkt prešiel náročnou kontrolou kvality.

Výrobca APV sa špecializuje na výrobu fotovoltaických vodičov a káblov, as ako aj ďalšie zariadenia potrebné na vytváranie fotovoltaických sietí.

Certifikáty a normy:

Predložený kábel spĺňa požiadavky nasledujúcich noriem:

• PN-EN 50618:2015-. 03
• PN-EN 60228: 2007
• PN-EN 50575:2015-03/A1:2016-11 (CPR)
• PN-EN 60332- 1
• PN-EN 61034-2
• PN-EN 60754-2
• DIN VDE 0295
• LVD (2014/35/ EÚ)
• RoHS 2011/65 /EC-RoHS-2
• REACH (EC) 1907/2006

Okrem toho bol kábel vyrobené v závode, ktorý spĺňa náročné podmienkysystému manažérstva kvality ISO 9001:2015.

Rozsah normy: výroba a dodávka el. káble a vodiče s fluoropolymérovou a bezhalogénovou izoláciou, káble pre špeciálne aplikácie, káble pre fotovoltaické inštalácie a galvanicky pokovované medené vodiče
