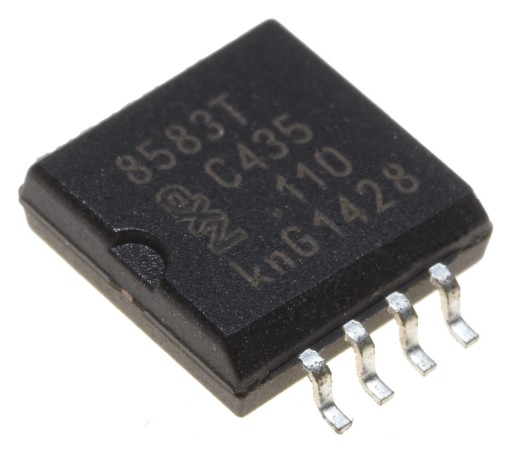

PCF8583T RTC SMD čip - hodiny s kalendárom a 240B RAM pamäťPCF8583T integrovaný obvod - Real Time Clock (RTC) - SMD verzia

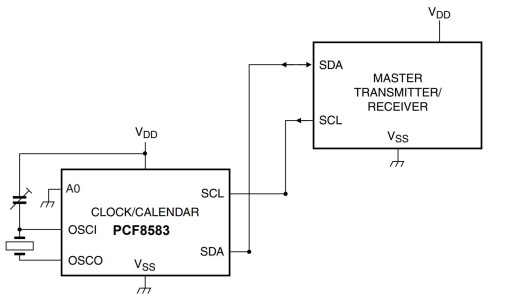

Predmetom aukcie je integrovaný obvod PCF8583T, hodiny s kalendárom na báze 2048-bit statickej CMOS RAM pamäť organizovaná ako 256 slov, každé po 8 bitoch. Adresy a dáta sa prenášajú sériovo cez obojsmernú I2C zbernicu. Zabudovaný register adries sa automaticky zvýši po každom zapísanom alebo prečítanom byte údajov. Adresný kolík A0 sa používa na programovanie hardvérovej adresy, čo umožňuje pripojenie dvoch zariadení na zbernicu bez dodatočného hardvéru.

Technické špecifikácie a vlastnosti:

• Typ: PCF8583T
• Plášť: SMD
• Napájanie zbernice I2C: 2,5 V až 6 V
• Napájanie hodín: 1,0 V až 6,0 V pri 0 °C až + 70 °C
• li>
• 240 × 8-bitová nízkonapäťová pamäť RAM
• Napätie uchovávania údajov: 1,0 V až 6,0 V
• Prevádzkový prúd (pri fSCL = 0 Hz): 50 μA maximum
• Funkcia hodín so štvorročným kalendárom
• Univerzálny časovač s alarmom a indikátorom preplnenia
• 24-hodinový alebo 12- hodinový formát
• Časová základňa 32,768 kHz alebo 50 Hz
• Sériová vstupná a výstupná zbernica (I2C-bus)
• Automatické zvyšovanie adresy slov
• Programovateľný alarm, časovač a funkcia prerušenia
• Adresy podriadených: A1h alebo A3h na čítanie, A0h alebo A2h na zápis

Ďalšie informácie:

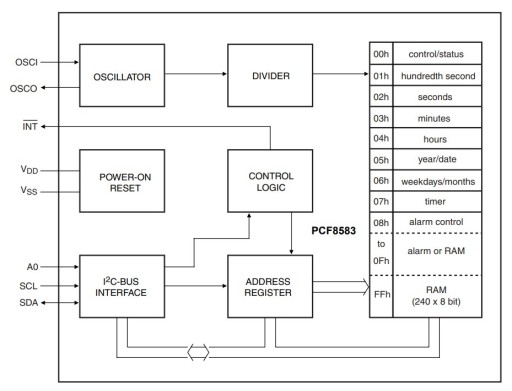

Zabudovaný 32,768 kHz oscilátor a prvých 8 bajtov RAM sa používa na funkcie hodín, kalendára a počítadla. Ďalších 8 bajtov je možné naprogramovať ako alarmové registre alebo použiť ako voľné miesta RAM. Zvyšných 240 bajtov sú voľné miesta v pamäti RAM.

Kód internetového obchodu: 06047

Hmotnosť: 0,001
