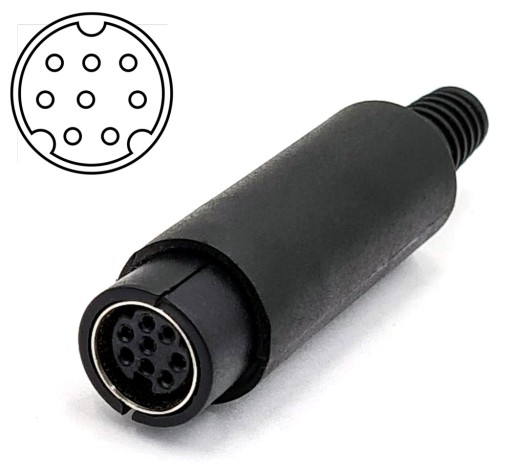

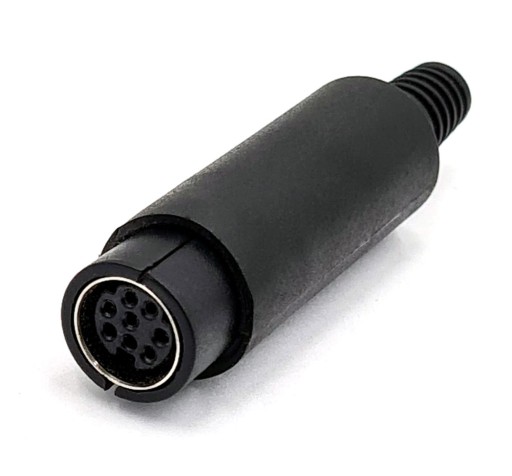

Mini DIN 8p 3-radová je konektor slúžiaci na prenos video a/alebo audio signálu. Ide o 8-kolíkový konektor s rovnými kolíkmi, ktorý sa často vyskytuje na starších počítačoch, audio/video zariadeniach a herných konzolách. Zvyčajne sa používa na prenos kompozitného video signálu alebo signálu S-Video, ako aj stereo zvukového signálu.

Nasledujúce zariadenia môžu, ale nemusia byť mini- 8-pinový štandard DIN / prevzatý z wikipedie/ :

Ovládanie fotoaparátu Sony VISCA

sériový port v systéme Apple Macintosh

Epson

sériový port na PX-4 a PX-8

prepojenie medzi podávačom originálov a skenerom

konektor ovládača v konzole NEC Turbo Duo

Multimediálny rozširujúci konektor (MXC ) – konektor vo videokamerách

8-pinový TV výstup na niektorých grafických kartách ATI Radeon (ATI Radeon)

MIDI port Roland (Mac/PC)

A/V výstup vo videokamerách Sanyo/Fischer (staré modely)

Port RS422 PLC Mitsubishi série FX

Sun Microsystems

Port pre klávesnicu/myš (3/80 cez UltraSPARC)

Sériový port SPARCstation IPC & IPX

SPARCstation IPC & IPX Audio In/Out Port

sériový port na Sun Fire E25K

Rozhranie SiriusConnect v americkom satelitnom systéme Sirius

Sériový ovládač Neptune Systems Aquacontroller a vstupno-výstupný port

Yaesu

port rozhrania CAT (Computer aided transceiver)

Port FT-450 TUNER (pohľad na zadný panel, 8-kolíkový port TUNER uprostred vľavo)

FT-817ND CAT/Lineárny port

FT-857D CAT/Lineárny port

Port externého tunera FT-950

pripojenie ľavého reproduktora v Altec Lansing ADA885

podávač dokumentov v Hewlett Packard ScanJet (C5195)

Idec PLC a komunikačné a programovacie porty HMI

Sériový konektor/riadiaci konektor VC radu Polycom VSX7000

Konektory rozhrania iSimple Gateway pre iPod/iPhone

PHILIPS MCD 139 B prepojenie tunera so zdrojom

Montážne tipy /platí pre zástrčky a zásuvky/:

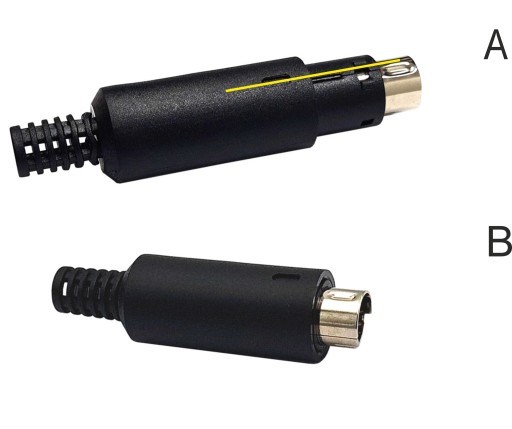

Zakúpenú zástrčku/zásuvku dostanete v polozmontovanej verzii pripravenú na inštaláciu kábla. ( A )

Po prispájkovaní vodičov namontujte zástrčku/zásuvku tak, aby viditeľná priehlbina na kryte bola v jednej línii (žltá čiara) s priehlbinou na plastových prvkoch krytu zástrčkového konektora

Potom pevne zatlačte a zatlačte kovový konektor s dvoma krytmi do krytu zástrčky, ucítite jemné cvaknutie, čím sa celá vec dostane do stavu ako na obrázku (B)
