Modul ultrazvukového snímača HC-SR04 na meranie vzdialenosti a detekciu prekážok. Je to malá elektronická súčiastka, ktorá sa používa na meranie vzdialenosti od objektu pomocou princípu sonaru, teda meranie času od okamihu vyslania ultrazvukovej vlny cez jej odraz od prekážky až po jej návrat do prijímača.

HC SR04 je vybavený štyrmi kolíkmi (dva pre napájanie a dva pre spustenie a čítanie merania).

Vyznačuje sa vysokou presnosťou merania a rýchlosťou prevádzky.

Špecifikácia:

• Napájacie napätie: 5V DC
• Prúdová spotreba: 15 mA
• Prevádzková frekvencia: 40 kHz
• Rozsah merania: 2 cm - 200 cm
• Uhol merania: 15°
• Prevádzková teplota: -20 až 80° C
• Rozmery: 45 mm x 20 mm x 15 mm

Na našom blogu je kompletný článok o tom, ako sa pripojiť ultrazvukový snímač HC SR04 do Arduina, v článku sme opísali princíp jeho fungovania a priložili príklad kódu spolu s podrobnými pokynmi krok za krokom. HC SR04 je veľmi populárny senzor používaný v robotike na zisťovanie vzdialenosti od prekážky.

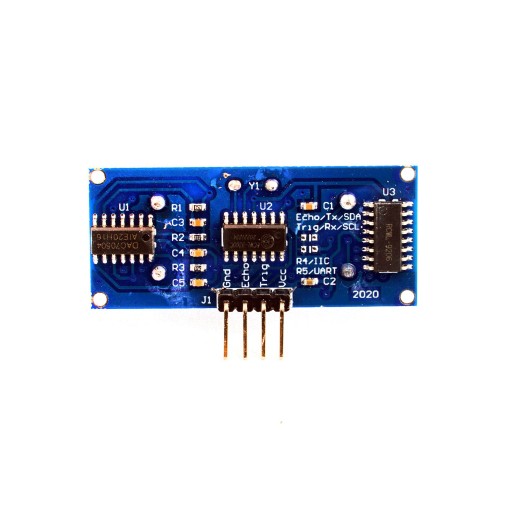

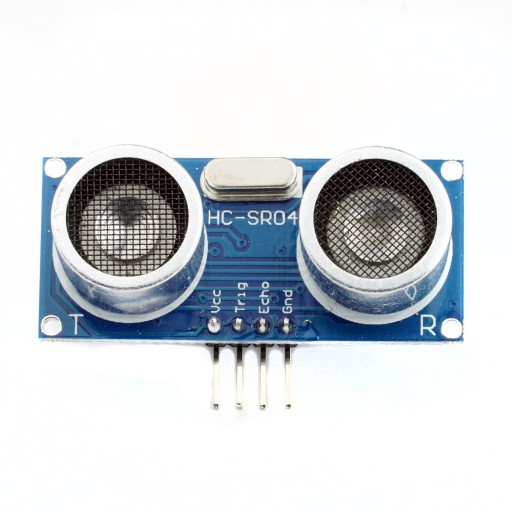

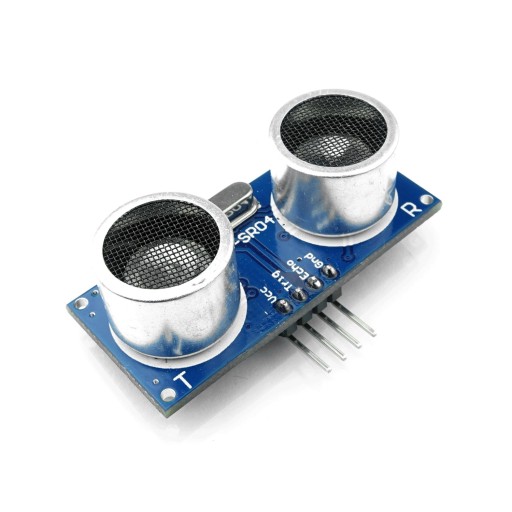

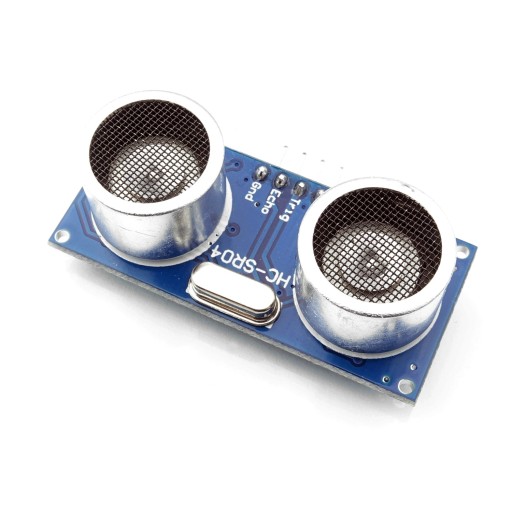

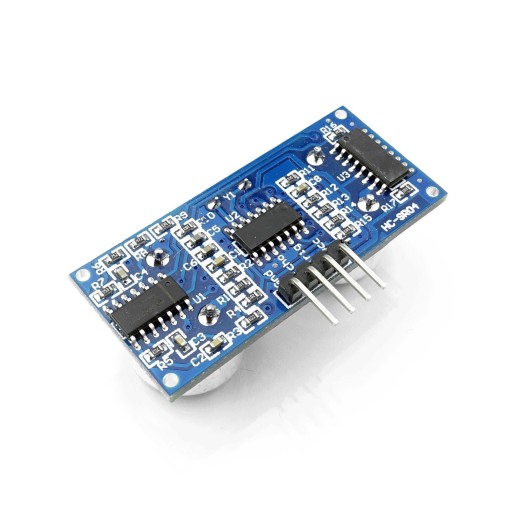

Ultrazvukový senzor vzdialenosti HC-SR04 HCSR04
