Nabíjačka určená pre články Li-Ion 18650 1S s napájacím portom USB-C na základe systému IP2312. Vďaka nemu môžeme nabíjať svoj mobil pripojením napríklad nabíjačky telefónu. Použité komponenty a moderný čip na riadenie nabíjania umožnili účinnosť až 93 % pri nabíjaní prúdom 3A. Vstupné napätie v rozsahu 4,5 až 5,5 V je možné napájať ako cez USB-C port, tak aj na spájkovacích plôškach vedľa konektora. Na doske sú dve kontrolné diódy, červená indikujúca pripojenie napájacieho zdroja a modrá indikujúca ukončenie nabíjania.

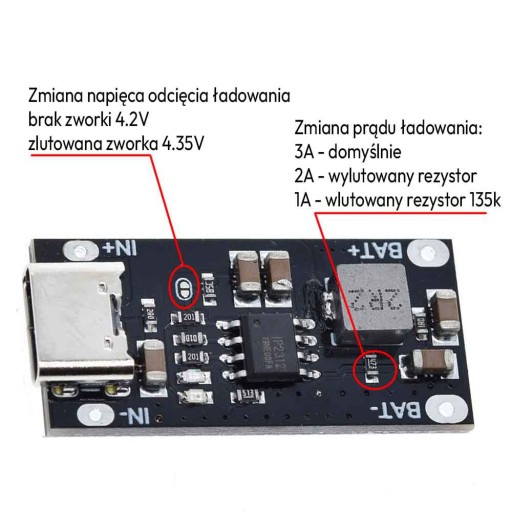

Konštrukcia modulu nám umožňuje voliť vypínacie napätie nabíjania pomocou prepojky medzi 4,2 (predvolené - bez prepojky) a 4,35 V (spájkovaná prepojka .

Rezistor na doske umožňuje meniť nabíjací prúd:

• Spájkovaný odpor (). predvolený), nabíjací prúd 3A
• Bez odporu, nabíjací prúd 2A
• Spájkovanie 135k odporu, nabíjací prúd 1A

Špecifikácia:

• Čip: IP2312
• Vstupné napätie: 4,5V do 5,5 V DC
• Typ článku: Li-Ion 18650
• Počet článkov v sérii: 1
• Nabíjací prúd: 3A (predvolené), možné: 2A a 1A
• Vypínacie napätie: konfigurovateľné 4,2V (predvolené) alebo 4,35V
• Konektor: USB-C
• Rozmery: 30 mm x 15 mm
