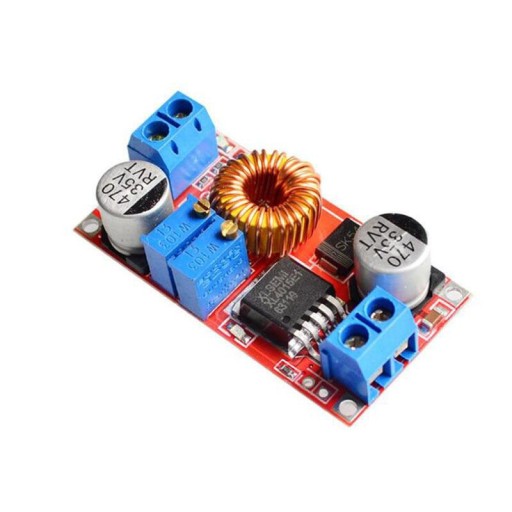

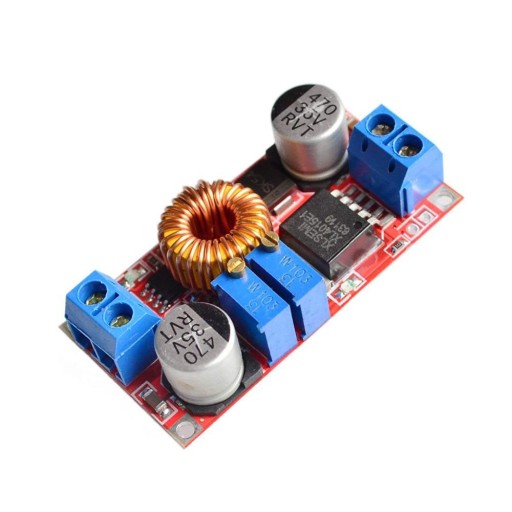

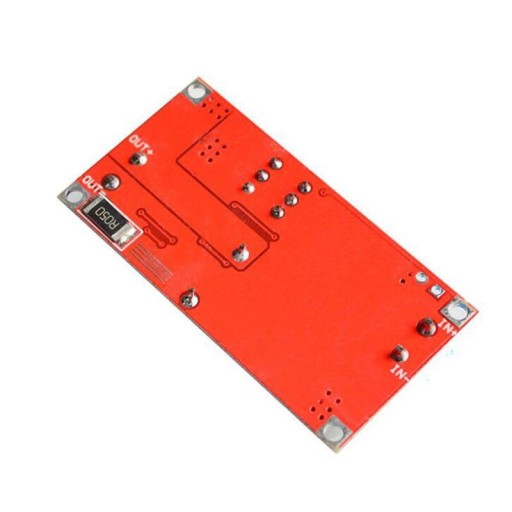

Prevodník XL4015 je modul, ktorý znižuje výstupné napätie vzhľadom na vstupné napätie. K dispozícii máme dva potenciometre, z ktorých jeden nám umožňuje plynule nastavovať výstupné napätie, druhý umožňuje obmedziť výstupný prúd. Vďaka tomu môžeme XL4015 úspešne používať ako nabíjačku článkov, keď pracuje v režime CC - konštantný prúd (limity prúdu).

Široký rozsah vstupného napätia 5V-38V a výstupného napätia 1,25V- 36V a relatívne vysoká prúdová účinnosť robí tento menič univerzálnym v použití. Ak sa modul používa ako nabíjačka, na doske sú diódy, ktoré ukazujú, či sa pripojený článok nabíja alebo či je nabíjanie dokončené.

Dióda R – signalizácia limitu prúdu CC

Dióda B - signalizácia nabíjania (svieti pri odbere väčšom ako 100mA)

Dióda G - signalizácia ukončenia nabíjania (svieti pri odbere menšom ako 100mA)

Prevodníky sú charakterizované vďaka veľmi dobrej stabilite výstupného napätia, majú ochranu proti skratu a prehriatiu.

ARK

1 skrutkové konektory umožňujú pohodlnú montáž vstupných a výstupných káblov. Úprava limitu výstupného prúdu

2. Regulácia výstupného napätia

Špecifikácia:

• Typ meniča: step-down (zníženie napätia);
• Systém prevodníka: XL4015;
• Vstupné napätie: 5V až 38V;
• Možnosť nastavenia výstupného napätia: od 1,25V do 36V;
• Maximálny prúd: až 5A s nainštalovaným chladičom;
• Odporúčaný prúd: do 3A;
• Možnosť nastavenia výstupného prúdu: od 0 do 5A;
• Integrovaná ochrana proti preťaženiu 8A;
• Integrovaná tepelná ochrana;
• Integrovaná výstupná ochrana proti skratu;
• Maximálne zaťaženie: 75 W;
• Účinnosť: až 96 %;
• Rozsah prevádzkových teplôt: -40 až 85 °C;
• Rozmery: 51 mm x 25 mm x 15 mm;

XL4015 step-down konvertor CC/CV nabíjačka 5V-38V/1,25V-36V 75W 5A
