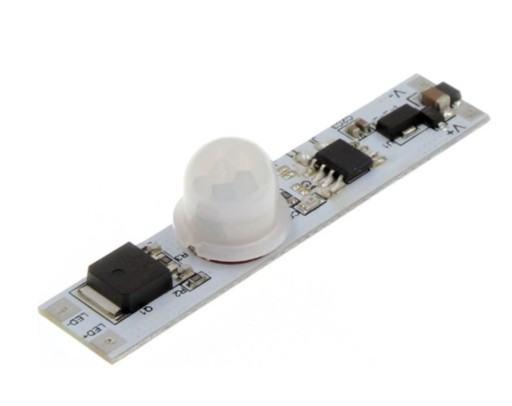

PIR LZG-PIR-V1.0 je moderný riadiaci modul pre LED pásy a osvetľovacie systémy na báze PIR pohybového senzora. Má zabudovaný súmrakový senzor, ktorý zaisťuje, že sa svetlo rozsvieti len vtedy, keď je okolie tmavé. Umožňuje bezkontaktné zapínanie diód po detekcii pohybu v danej miestnosti alebo priestore. To umožňuje vytvárať praktické osvetľovacie systémy pre chodby, pivnice, sanitárne priestory, ale aj osvetlenie príjazdových ciest do garáží alebo vchodových dverí.

Dôležité funkcie:

• postupné zosvetľovanie a stmievanie svetla
• voľba doby svietenia 15 sekúnd alebo 45 sekúnd
• snímač súmraku – prepínač môžete nastaviť tak, aby fungoval iba vtedy, keď je tma
• obnovenie času - ak senzor zaznamená pohyb za posledných 5 sekúnd, pridá ďalší čas bez vypnutia osvetlenia

PIR modul LZG-PIR-V1.0 funguje na základe detekcie pohybu cez integrovaný PIR senzor (pasívny infračervený senzor). To zaisťuje presnú detekciu osôb pohybujúcich sa v danej oblasti, vďaka čomu je ideálny pre dokončovacie práce rodinných domov, schodísk a moderných servisných a kancelárskych budov alebo priemyselných priestorov. Vďaka PIR modulu LZG-PIR-V1.0 sa osvetľovacie systémy automaticky zapnú a po uplynutí prednastaveného času sa vypnú.

PIR LZG-PIR-V1.0 dokáže pracovať s LED pásikmi a inými zariadeniami s prevádzkovým napätím od 3,7V do 24V. Maximálny pretekajúci prúd môže byť 8,3 A. To vám umožňuje napájať efektívne a rozsiahle osvetľovacie systémy. Detekčný rozsah PIR modulu LZG-PIR-V1.0 zodpovedá kruhu s uhlom otvorenia 120° vzhľadom na PIR senzor, s maximálnym dosahom až 5 metrov.

Nastavenia modulu je možné zmeniť prispájkovaním prepojky vedľa príslušného symbolu:

• J1 - spájkované - okamžité zapnutie / nespájkované - postupné rozjasňovanie
• T1 - spájkovaný - prevádzkový čas 45 sekúnd / odspájkovaný - prevádzkový čas 15 sekúnd
• G1 - spájkovaný - súmrakový senzor aktívny / odspájkovaný - súmrakový senzor neaktívny

Predvolená konfigurácia je: postupné zosvetľovanie, prevádzkový čas 45 sekúnd, súmrakový senzor neaktívny.

Špecifikácia:

• Prevádzkové napätie: od 3,7 do 24 V;
• Maximálny prúd: 8,3 A;
• Maximálne zaťaženie: 100 W;
• Uhol pohľadu snímača PIR: 120° polkruh;
• Dosah sledovania snímača PIR: až 3 m;
• Pájkovacie body umožňujúce konfigurovať spôsob rozsvietenia LED pásika (okamžité / rampa) a dobu rozsvietenia po aktivácii PIR senzora;

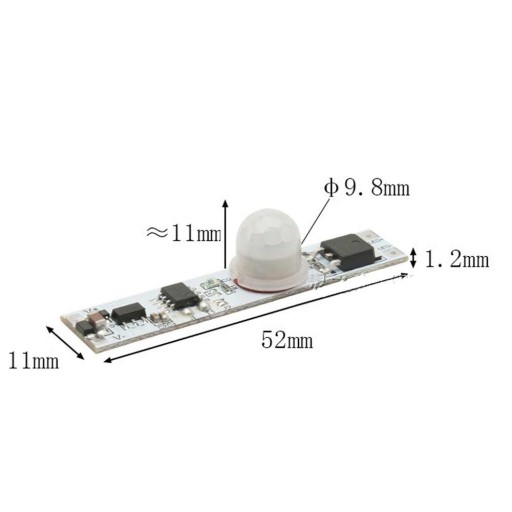

• Rozmery: 52 mm x 11 mm x 1,2 mm (výška 12 mm s PIR senzorom);

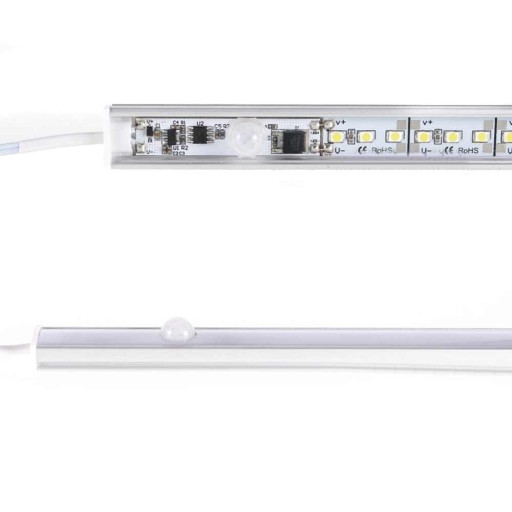

PIR spínač s pohybovým senzorom pre LED pásiky pre profil 3,7V-24V 8A 100W
