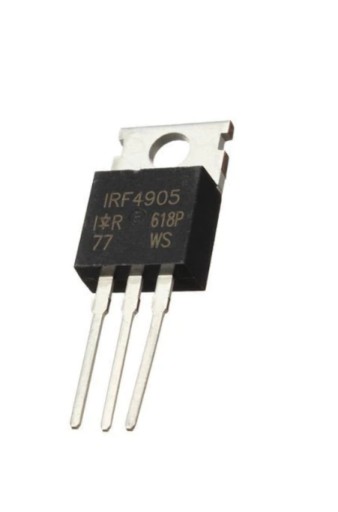

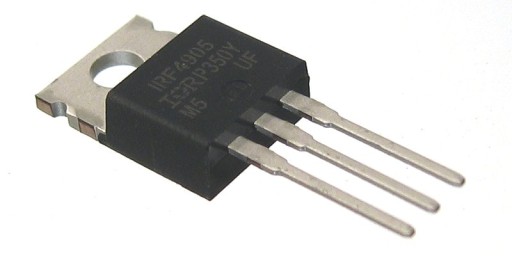

IRF4905 P-kanálový MOSFET 74A 55V TO220 TRANSISTOR

• Výrobca: Infineon (IRF).
• Typ tranzistora: Je to tranzistor P-MOSFET.
• Polarizácia: Tranzistor je polarizovaný unipolárne, čo znamená, že riadenie je vykonávané jedným typom nosiča náboja.
• Typ tranzistora: Tranzistor patrí k typu HEXFET, čo je známa vysokovýkonná technológia unipolárnych tranzistorov.
• Napätie zdroja odberu: Maximálne napätie, ktoré tranzistor zvládne medzi kolektorom a zdrojom, je 55V. Záporné označenie znamená, že k vedeniu dochádza v smere od zdroja k kolektoru.
• Odtokový prúd: Maximálny prúd, ktorý môže pretiecť kolektorom tranzistora, je 74A. Záporná hodnota označuje smer toku prúdu zo zdroja do zvodu.
• Výkon: Maximálny výkon, ktorý môže tranzistor rozptýliť bez prekročenia povolenej teploty je 200W.

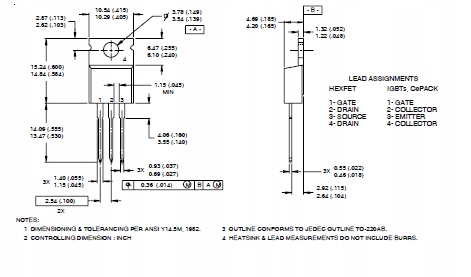

• Balenie: Tranzistor má puzdro TO220AB. TO220AB je štandardný balík tranzistorov, ktorý poskytuje dostatočné chladenie a je vhodný na inštaláciu.
• Napätie medzi hradlom a zdrojom: Maximálne napätie, ktoré možno použiť medzi hradlom a zdrojom tranzistora, je 20 V. Prekročenie tohto napätia môže viesť k poškodeniu tranzistora.
• Odpor vo vodivom stave: Odpor tranzistora vo vodivom stave je 20 mΩ. Je to odpor, ktorý tranzistor ponúka pretekajúcemu prúdu v zapnutom stave.
• Tepelný odpor nepotrebného puzdra: Tepelný odpor medzi prechodom a puzdrom tranzistora je 750 mK/W. Ide o parameter súvisiaci s efektívnym odvodom tepla.
• Montáž: Tranzistor je určený na montáž s priechodnými otvormi (THT), čo znamená, že je prispájkovaný na povrch dosky plošných spojov alebo iného priechodného- dierové prvky.
• Hradlový náboj: Hradlový náboj tranzistora je 120 nC. Toto je hodnota, ktorá ovplyvňuje spínací čas tranzistora.
