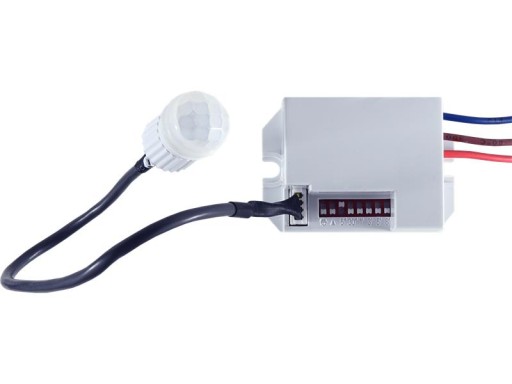

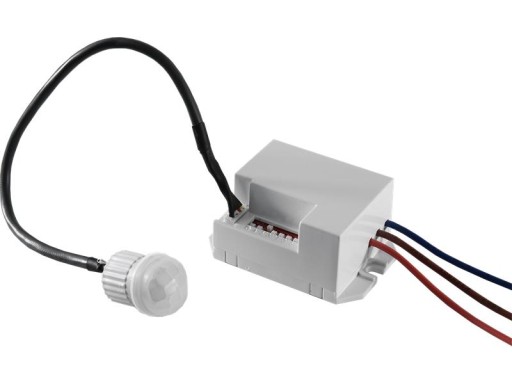

Mini PIR senzor s externou sondou určenou na zapustenú montáž.

Zariadenie je vybavené vodotesným PIR senzorom, fotodiódou a reguláciou, ktorá umožňuje automatizované ovládanie zariadenia s prihliadnutím na parametre ako dosah detekcie, intenzita svetla a pohotovostný čas .

Najdôležitejšie parametre:

✔️ Uhol detekcie: 120°/360°

✔️ Typ senzora: PIR

✔️ Dosah detekcie (polomer): 3 m

✔️ Nastavenie svetelného senzora: 10 lux, 2000 lux

✔️ Nastavenie času aktivácie: 5 s, 30 s, 1 min, 3 min, 5 min, 8 min

✔️ Maximálna odporová záťaž: 800 W

✔️ Maximálna indukčná záťaž (LED): 400 W

PIR technológia

PIR pohybový senzor je zariadenie využívajúce technológiu detekcie infračerveného žiarenia, ktoré reaguje na pohyb vo svojom zornom poli. Funguje na základe tepelného efektu, ktorý zahŕňa zisťovanie zmien okolitej teploty. Senzor môže aktivovať pripojené zariadenie v režime nepretržitej prevádzky alebo ho aktivovať podľa nastavenej hodnoty intenzity osvetlenia.

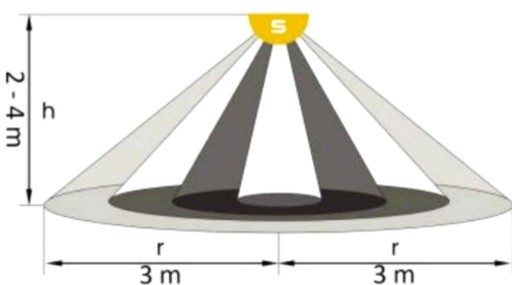

Detekčná charakteristika

Pri montáži na strop , umožňuje detekciu pohybujúcich sa objektov v oblasti do 6 m.

Aplikácia

Snímač určený na inštaláciu ako riadiaci systém pre indukčné (napr. LED osvetlenie) a odporové zariadenia napájané AC 230 napätím V 50Hz. Senzor vám tiež umožňuje ovládať zariadenia v závislosti od zvolenej úrovne okolitého osvetlenia.

Príklady prevádzkových postupov senzora v kombinácii s lampou

Denný čas prevádzkový režim

Pri intenzívnom osvetlení presahujúcom prah denného svetla senzor nezapne lampu, keď niekto vstúpi do miestnosti.

Večerný a nočný režim

Ak je okolité svetlo nižšie ako nastavená prahová hodnota svetla v senzore, lampa sa zapne. Po ďalšej detekcii pohybu sa čas aktivácie vynuluje.

V miestnosti nie sú žiadni ľudia

Keď opustíte miestnosť, lampa sa automaticky vypne po naprogramovanom čase aktivácie.

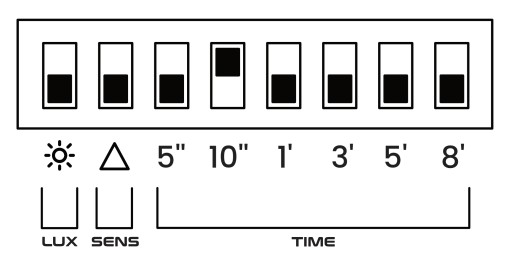

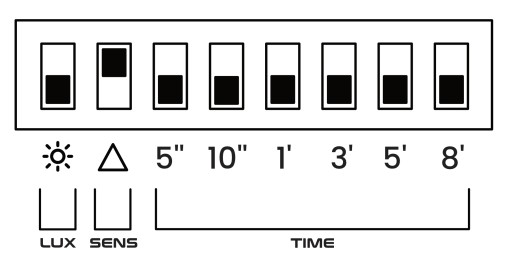

PROGRAMOVANIE SENZORA sa vykonáva jednoducho výberom vhodnej hodnoty otáčaním gombíkov TIME, LUX a SENS

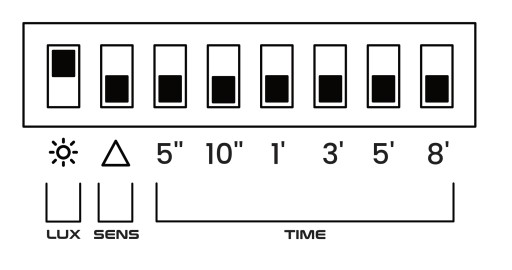

Svetlo senzor [LUX]

Nastavenie činnosti zariadenia v závislosti od intenzity okolitého osvetlenia. Senzor môže reagovať počas dňa, keď je nastavený na maximálnu polohu [2000 lux]. Pri nastavení na minimálnu hodnotu [10 lux] sa zariadenie aktivuje iba v tme. Pri nastavení maximálnej hodnoty – 2000 LUX, senzor aktivuje pripojené zariadenie cez deň aj v noci.

Nastaviteľný rozsah detekcie [SENS]

Nastaviteľný dosah v okruhu: 3 m [100 %] / 1,5 m [50 %]

Oneskorenie a kontinuita detekcie [TIME]

Nastavenie doba prevádzky po detekcii pohybu, nastaviteľná v rozsahu 5s / 30s / 1min / 3min / 5min / 8min. Keď dôjde k detekcii, senzor sa aktivuje, opakovaná detekcia vynuluje čas aktivácie.

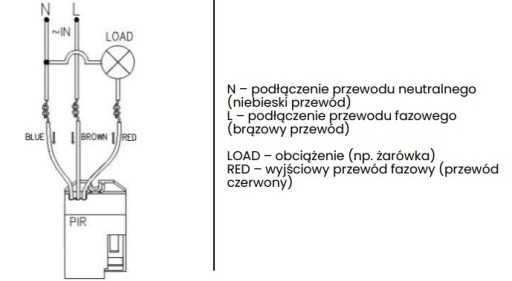

Pripojenie

Logistické parametre:

• Počet ks v bezprostrednom obale: 1 ks.
• Počet ks v hromadnom balení: 100 ks li>
• Rozmery vnútorného obalu [D x Š x V]: 9 x 5 x 5 cm
• Rozmery spoločného obalu [D x Š x V ]: 38 x 27 x 27 cm
• Hrubá hmotnosť priame balenie: 0,06 kg
• Hrubá hmotnosť kolektívne balenie: 6,48 kg
• Objemové hromadné balenie: 0,029 m³

Technické parametre:

• Model: TG-MS-PIR-205W-S
• Typ: snímač pohybu
• Technológia senzora: pasívny infračervený [PIR] senzor
• Menovité napájacie napätie: AC 220 – 240 V
• Menovitá frekvencia napájania:50 - 60 Hz
• Max. odporová záťaž:800 W
• Max. indukčná záťaž:400 W
• Max. záťaž pre LED svetelný zdroj: 400 W
• Miesto použitia: vnútorné, vonkajšie
• Miesto inštalácie: na povrch , na stenu alebo strop
• Dosah detekcie: max. 3 m (polomer)
• Výška inštalácie: 2 - 4 m
• Reléový výstup: nie
• Nastavenie rozsahu detekcie 'SENS': áno; výber: 1,5 m / 3 m
• Úprava času aktivácie 'TIME':áno; výber: 5 s / 30 s / 60 s / 3 min / 5 min / 8 min
• Nastavenie citlivosti svetelného senzora 'LUX: áno; výber: 10 lux / 2000 lux
• Uhol detekcie senzora: 120° / 360°
• Horizontálne [horizontálne] nastavenie: nie
• Vertikálne nastavenie [vertikálne]: nie
• Rýchlosť pohybu objektu detekcie: 0,6 – 1,5 m/s
• Metóda nastavenia senzora: DIP prepínače
• Trieda ochrany: II
• Stupeň ochrany:IP20 / IP65
• Materiál puzdra: polykarbonát [PC]

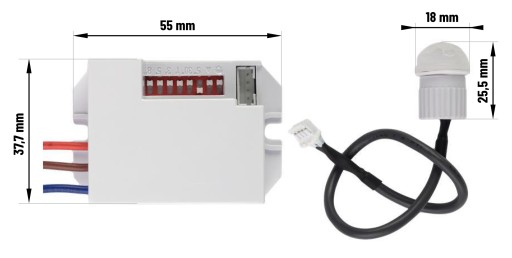

• Rozmery [D x Š x V]: 55 x 37,7 x 25,5 mm
• Prevádzková a skladovacia teplota:min. -20 °C; max. +40°C
• Prevádzková a skladovacia vlhkosť: RH <93 % bez kondenzácie
• Účel produktu: osvetlenie riadiacej automatiky alebo iných elektrických zariadení
• Typ pripojenia: výstupné vodiče
• Rozsah prierezov použitých vodičov: 1,5 mm²
• Farba puzdra: biela
