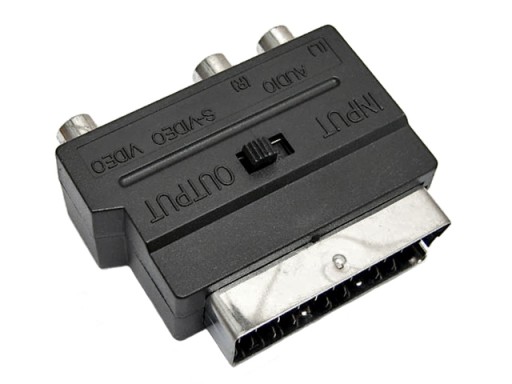

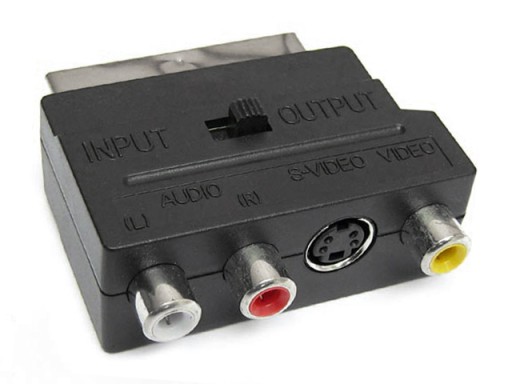

AV adaptér SCART/EURO zástrčka - 3x RCA zásuvka + zásuvka SVHS s prepínačom smeru signálu

katalógové číslo: 12410

Popis položky

Katalógová karta, hypertextový odkaz na stránku výrobcu a podrobné špecifikácie sú dostupné na: www.stratos.pl/strony/12410.htm

SCART (iné názvy sú EURO, Peritel alebo EIA Multiport) je názov rozhrania na prenos analógového COMPOSITE, RGB, S- VIDEO a STEREO AUDIO. Štandard definuje 21-kolíkové konektory na prenos analógových AV signálov medzi zariadeniami RTV. V súčasnosti je tento štandard nahrádzaný digitálnymi štandardmi, avšak staršie modely zariadení (TV CRT, VCR, DVD, herné konzoly), ktoré nemajú digitálne konektory, vyžadujú na pripojenie pripojenie SCART.

Ponúkaný adaptér je adaptér, ktorý umožňuje prepojiť zariadenia vybavené konektorom SCART (napr. VCR, DVD prehrávač, SAT tuner atď.) so zariadeniami s RCA/CINCH alebo S-VIDEO AV konektormi (napr. TV, LCD TV, videokamera, spätný projektor , atď.) Vysielané signály sú AV COMPOSITE, S-VIDEO (SVHS Y/C - jas a chrominancia) a AUDIO STEREO (ľavý kanál, pravý kanál).

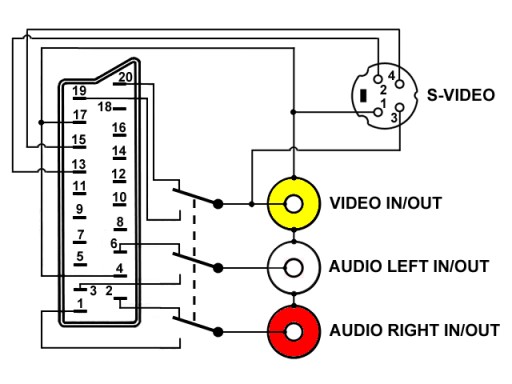

Ponúkaný adaptér vďaka INPUT /OUTPUT prepínač, poskytuje pripojenie v oboch smeroch (t.j. SCART->3xRCA, SCART->S-VIDEO+2RCA alebo 3xRCA->SCART, S-VIDEO+2RCA->SCART). Prepínač v polohe INPUT nastavuje smer prenosu signálu zo zdroja s konektormi AV/S-VIDEO do prijímača s konektormi SCART/EURO, poloha prepínača OUTPUT nastavuje opačný smer, t.j. od zdroja s konektormi SCART do prijímač s AV/S-VIDEO konektormi. Schéma interného zapojenia adaptéra je uvedená nižšie:

Po umiestnení adaptéra do zásuvky SCART potrebujete tiež kábel 2xRCA-2xRCA na pripojenie k zariadeniu s konektormi AV RCA/CINCH/S-VIDEO (v prípade prenosu AV signálu s obrazom a MONO zvukom), 3xRCA-3xRCA (v prípade prenosu AV signálu so STEREO obrazom a zvukom) alebo SVHS-SVHS a 2xRCA-2xRCA (v prípade S- VIDEO signál so stereo zvukom). Aj takéto káble ponúkame.

Pozor! SCART/EURO zásuvka, do ktorej sa chystáme pripojiť adaptér, musí fungovať v režime AV alebo S-VIDEO. V niektorých modeloch zariadení je režim AV jediným a továrenským nastavením, v iných modeloch musí byť konektor SCART nastavený na režim AV alebo S-VIDEO (dostupné režimy sú AV, S-VIDEO, RGB a niekedy COMPONENT).

Technické údaje

• Konektory: zástrčka SCART/EURO 21P samec, 3x zásuvka RCA/CINCH samica, zásuvka miniDIN 4P S-VIDEO/SVHS samica
• Rozmery (šírka/hĺbka/výška): 57/51/22 mm
• Hmotnosť: cca 33g

Nami ponúkaný produkt je nový, nepoužitý, zabalený vo výrobe. Ponúkaná položka, rovnako ako všetky položky, ktoré predávame, je momentálne k dispozícii v našom sklade, čo umožňuje okamžité odoslanie.
