katalógové číslo: 18310

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobná špecifikácia sú k dispozícii na: www.stratos.pl /pages/18310.htm

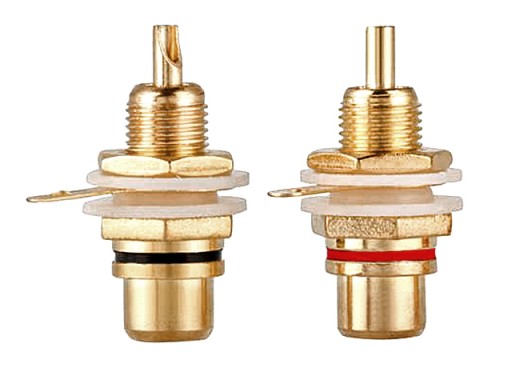

Ponuka sa vzťahuje na pár 2 zásuviek. Každý pár pozostáva z 2 zásuviek označených rôznymi farbami. Zásuvky sú označené dvoma farbami, aby sa predišlo chybám pri pripájaní komponentov audio-video súpravy.

RCA (často nazývané aj CINCH) je najobľúbenejší typ konektora používaný na prenos analógových signálov. signály (AUDIO STEREO, menej často AUDIO -VIDEO Composite, Component, RGB) alebo digitálne (S/PDIF COAXIAL) používané v AV zariadeniach (prijímače, DVD prehrávače, BR, SAT tunery, CAR AUDIO atď.). Konektor má centrálny signálny kolík a uzemnenie na vonkajšej objímke. Pre RCA konektory je použitý koaxiálny (koaxiálny) kábel s impedanciou 75Ω.

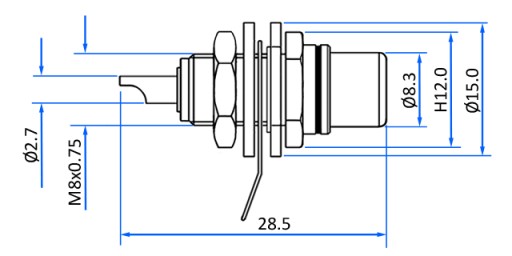

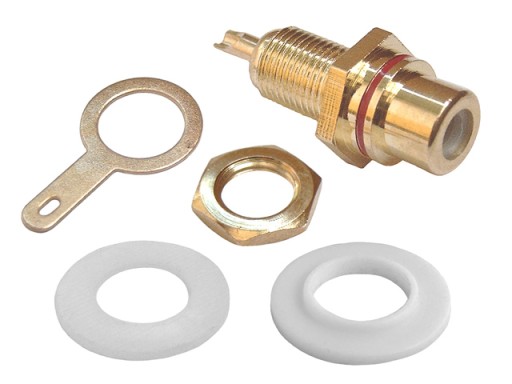

Ponúkané zásuvky sú určené pre montáž na dosku (panel) do hrúbky 5 mm. Konektory majú plastové podložky, ktoré umožňujú úplnú izoláciu zásuvky od panelu. Zásuvky majú závit M8x0,75 a matice H12. Rozmery konektora sú uvedené na obrázku nižšie:

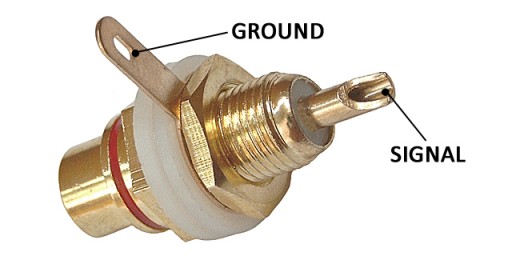

Kábel je pripevnený ku konektoru spájkovaním. Kontakt pre spájkovanie signálneho vodiča (SIGNAL) má tvar profilovanej objímky, kontakt pre tienenie (GROUND) je vyrobený vo forme platničky.

Konštrukcia konektora (použité materiály a výrobný režim) zabezpečiť vysoko kvalitné pripojenie a tienenie prenášaného signálu

• Konektor: RCA/CINCH panel samica
• Materiál: mosadzné telo a matice, plastové podložky. , pozlátené kontakty
• Dĺžka: 28,5mm
• Závit: M8x0,75mm
• Matice: šesťhranné 12mm
• Maximálna hrúbka panelu: cca 5mm
• Hmotnosť 1 ks: 8g
• li>

Nami ponúkaný produkt je nový, nepoužitý, továrensky zabalený. Ponúkaná položka, rovnako ako všetky položky, ktoré predávame, je momentálne k dispozícii v našom sklade, čo umožňuje okamžité odoslanie.
