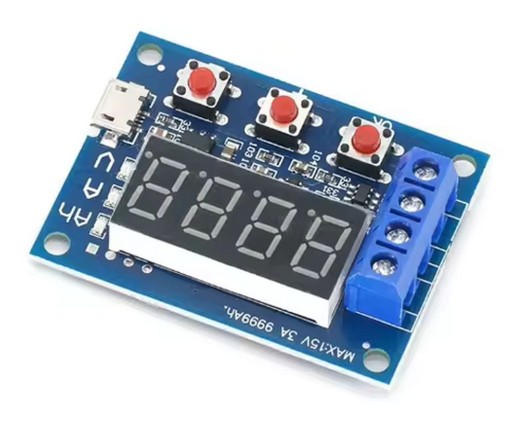

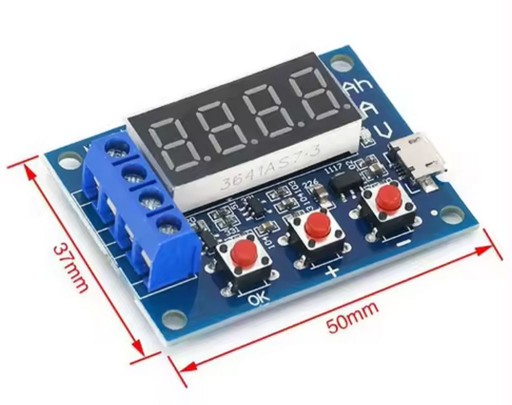

METER KAPACITY ČLÁNKY TESTOVAČ BATÉRIE ZB2L3 HW-586 V3.0 (MOD-ZB2L3)

Tester kapacity batérie: Ni-Mh, Ni-Cd, Li -Ion, Li-Pol, Li-FePO4, 18650, 3.6V, AA, AAA, 1.2V, olovené 6V 12V

Modul automaticky upravuje minimálne napätie článku , a test(vybíjací) prúd. Test je prakticky bezúdržbový.

Funkcia automatickej detekcie typu pripojenej batérie a prispôsobenie sa danému typu vybíjacieho prúdu - napríklad 1,2V Ni-Mh batéria sa vybije s prúd nepresahujúci 500 mA (s odpormi v súprave - 320 mA) na napätie 0,5 V. Lítiová batéria s menovitým napätím 3,7V sa vybije prúdom 2A. Vyššie napätie batérie ---> možný vyšší vybíjací prúd, maximálne 3A.

Možnosť nastavenia ľubovoľného minimálneho vybíjacieho napätia (v rozsahu 0,5-12V).

Po batéria bola vybitá na nastavené napätie – test bude dokončený.

Špecifikácia:

• napájanie: 5 V (zásuvka microUSB)
• Meranie napätia: DC 0-15 V, +/- 0,01 V
• Tolerancia merania napätia a prúdu: 1 %
• Maximálny vybíjací prúd: 3A
• Nameraná kapacita batérie: 0,001 - 9999 Ah

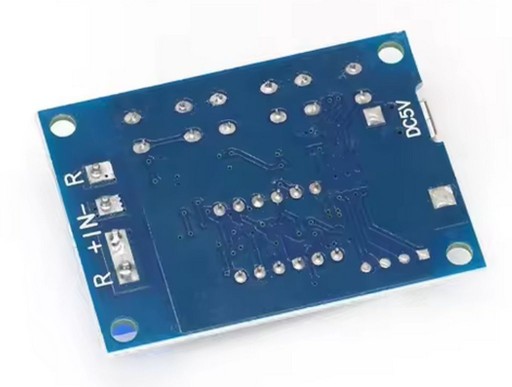

• IN+ a IN- skrutkové konektory (vnútorné, na pripojenie batérie) a R(externé, na pripojenie záťažových odporov)

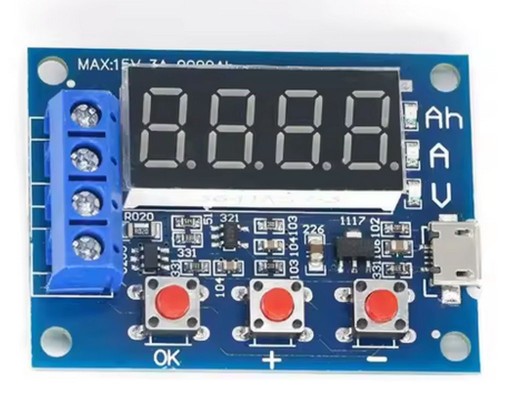

• 4-miestny LED displej
• LED Ah
• dióda LED A
• LED V
• mikro USB zásuvka na pripojenie napájania 5V modulu zásobiť
• li>
• Tlačidlo OK
• + tlačidlo (plus)
• - tlačidlo (mínus) b>

Popis chybových hlásení:

Modul má funkciu zisťovania chýb pri vybíjaní batérie.

• Err1 – napätie batérie je vyššie ako 15 V
• Err2 – napätie batérie je nižšie než minimálne napätie
• Err3 - vybíjací prúd je príliš vysoký alebo batéria/článok neumožňuje nastavenú záťaž. Limit vybíjacieho prúdu je možné zmeniť použitím zaťažovacieho odporu s vyššou hodnotou alebo zapojením dvoch v súprave do série.
• Err4 - vybíjací prúd je vyšší 3,1 A

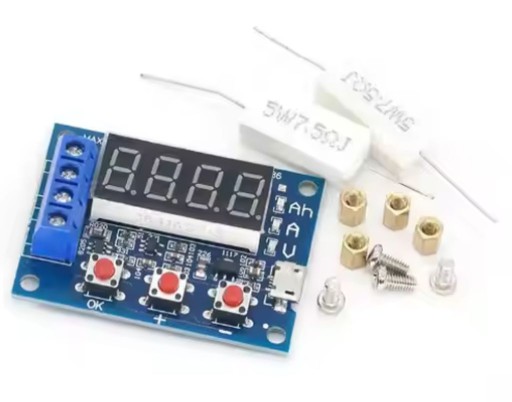

Sada obsahuje:

Modul testera batérií ZB2L3 HW-586 V3.0

dištančné objímky so skrutkami - 4 kusy

rezistor 7R5 5W (7,5 ohm, 5W) - 2 kusy

POKYNY:

• zapojte nabite 100 %batériu/článok do konektorov IN+ a IN-, pričom dávajte pozor na polaritu. Opačné zapojenie môže viesť k poškodeniu meracieho prístroja a článku.
• Pripojte rezistor (alebo oba odpory) v súprave k obom konektorom označeným R. Môžete si vybrať aj žiarovku.
• na displeji sa zobrazí aktuálne napätie batérie/článku.
• automatická voľba minimálnej batérie/článku vybíjacie napätie ---> stlačte tlačidlo OK alebo
• nastavte ručne hodnotu napätia ukončujúceho proces vybíjania ---> použite + (plus) a - (mínus ) nastavte požadovanú hodnotu, po stlačení OK sa spustí meranie. Test sa skončí po dosiahnutí a prekročení nastaveného napätia.
• Počas testovania sa LED označené Ah, A, V jedna po druhej rozsvietia , ktorý signalizuje priebeh testu a jednotlivé hodnoty sú viditeľné na displeji.
• Ah - počet vybitých ampérhodín od začiatku testu.
• A - vybíjací prúd
• V - napätie batérie/článku
• po dokončení testu kapacita testovaná batéria bude viditeľná na displeji - čísla budú blikať. Hodnota kapacity sa bude zobrazovať dovtedy, kým nestlačíte ľubovoľné tlačidlo.
