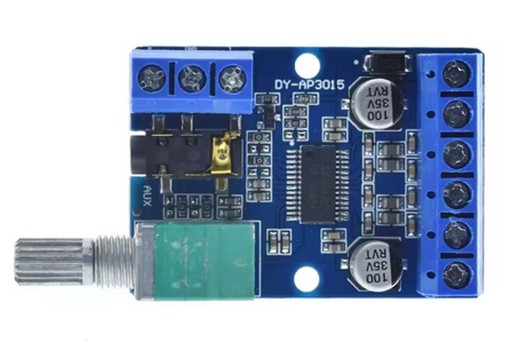

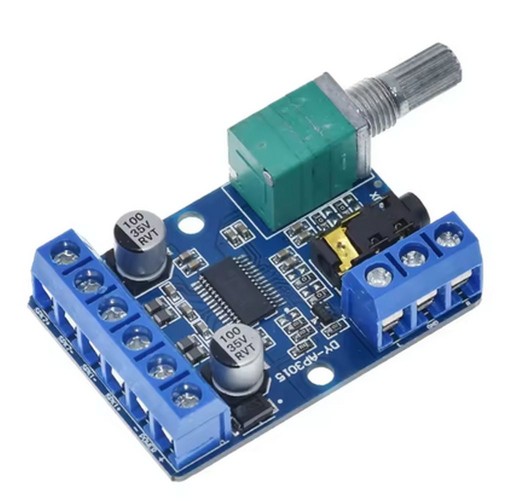

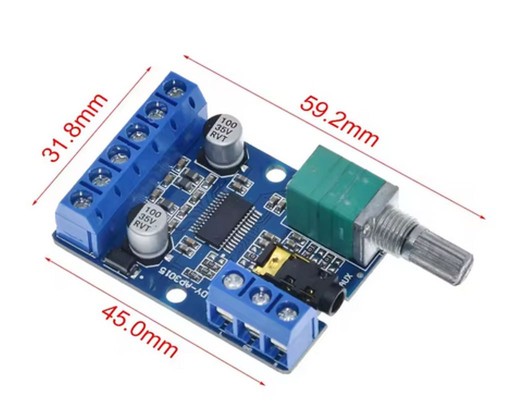

DIGITÁLNY ZVUKOVÁ ZOSILŇOVAČ

ZOSILŇOVAČ 2x30W STEREO

NAPÁJANIE 8-24V

Integrovaný obvod TPA3116D2

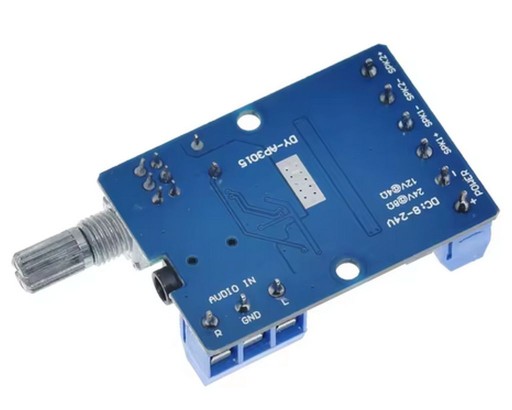

VSTUPY:

- 8-24V napájanie, skrutkový konektor

- Vstup AUX (3,5 mm stereo jack)

- Vstupný skrutkovací konektor AUX

VÝSTUPY:

REPRODUKTOR L (ľavý)

REPRODUKTOR R (pravý)

Impedancia reproduktora: 4 – 8 ohmov 24 V – 8 ohmov, 12 V – 4 ohmy

ÚPRAVY :

- HLASITOSŤ STEREO KANÁLOV

PREČÍTAJTE SI DÔLEŽITÉ INFORMÁCIE TÝKAJÚCE SA DIGITÁLNYCH ZVUKOVÝCH ZOSILŇOVAČOV

Doska zosilňovača je aplikácia integrovaného obvodu s MINIMÁLOM nevyhnutných prvkov potrebných na základnú prevádzku.

Pre správnu činnosť zosilňovacieho systému sa odporúčajú nasledujúce doplnkové prvky:

- optimálne napájanie systém je lineárny, nestabilizovaný jednosmerný zdroj, s primeranou prúdovou účinnosťou pri nepretržitej prevádzke a pri dočasne zvýšenej záťaži (pri štarte, zmene hlasitosti)

- napájanie by malo byť založené na transformátore vhodného výkonu, usmerňovací mostík a RC filter (kondenzátory, odpory)

- napájací systém by mal mať elektrolytické kondenzátory s kapacitou niekoľko tisíc uF (mikrofaradov) pre každý kanál.

- na napájanie zosilňovačov, napájacích zdrojov notebookov, nabíjačiek a pod. sa NEODPORÚČA používať prevodníky impulzov (step-down, step-up) z dôvodu možnosti vybudenia zosilňovača, frekvenčného rušenia alebo nestabilnej prevádzky napájaného zariadenia

- NEODPORÚČAME používať prevodníky impulzov na výkonové zosilňovače, pretože v niektorých prípadoch prevodníky vyžadujú predpätie, ktoré tiež vyžaduje čas na stabilizáciu výstupného napätia a prúdu. Pri spúšťaní môže dôjsť k poškodeniu prevodníka alebo k poškodeniu zosilňovača

- odpojenie (odpojenie) systému napájania, napr. pomocou filtračných kondenzátorov alebo LC, RC filtračného systému

-. použitie chladiča na integrovanom obvode

- použitie výstupného filtra

- reproduktorové výstupy NEMÔŽU byť pripojené k uzemneniu systému

- je to absolútne nutné použiť poistku na zdroji zosilňovača

VSTUPY:

- napájanie, podľa popisu daného modelu zosilňovača, DC (jednosmerný prúd)

- vstup zvukového signálu – v závislosti od modelu zosilňovača:

stereo – 3 pinový konektor, mono – 2 pinový konektor, mono symetrický vstup – 3 pinový konektor (plus, obrazovka, mínus)

VÝSTUPY:

REPRODUKTOR L (ľavý)

REPRODUKTOR R (pravý)

SUBWOOFER (v závislosti od modelu zosilňovača)

Impedancia reproduktora: 4-6-8 ohmov (v závislosti od napájacieho napätia)

Elektronické časti nie je možné vrátiť
