Technické údaje

• Výrobca:LCTEC
• Séria produktov: SOLAR
• Index výrobcu:
• Kategória: FV konektory
• Dĺžka [ mm] 54
• EAN 5902838495193
• Uhol zástrčky/konektora 180° (horizontálne)
• Počet kontaktov 1
• Počet stôp kontaktov 1
• Materiál puzdra Plast b>
• Menovité napätie [V] 2 1000
• Prierez pripojeného jednožilového kábla [mm2] do 6
• Prierez pripojeného jednožilového kábla [mm2] od 4
• Prierez pripojeného lanka bez koncovky [mm2] až 6
• Prierez pripojeného lankového vodiča bez koncovky [mm2] od 4
• Prieč -prierez pripojeného lanka s koncovkou [mm2] až 6
• Prierez pripojeného lanka s koncovkou [mm2] od 4
• Prierez pripojeného viacžilového kábla [mm2] až 6
• Prierez pripojeného viacžilového kábla [mm2 ] od 4
• Menovitý prúd v [A] 30
• Typ elektrického pripojenia Krimované pripojenie
• Typ uzamknutia Iné
• Typ kontaktu Zásuvka
• Ochrana proti vniknutiu (IP ), nainštalovanýIP67
• Šírka [mm] 19
• Okolitá teplota [°C] až 80
• Okolitá teplota [°C] od -40
• Výška [mm] 19
• So zámkom ÁNO
• Rozsah prevádzkovej teploty [°C] až 80
• Rozsah prevádzkovej teploty [ °C] od -40
• Menovité rázové napätie [kV] 8

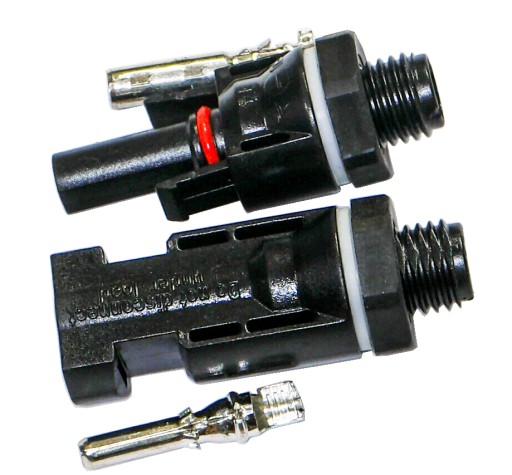

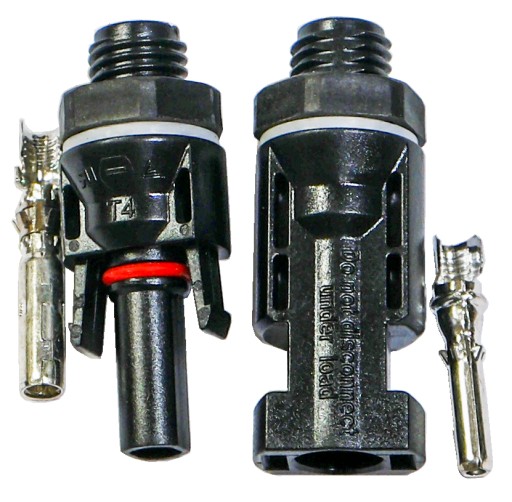

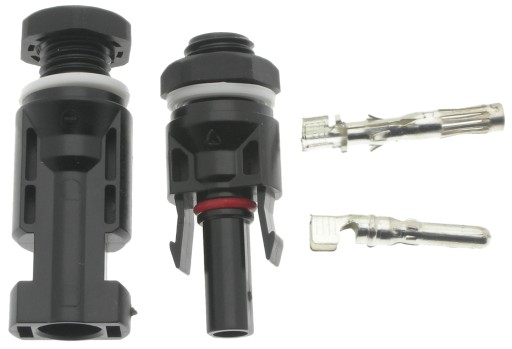

Predložený solárny konektor samica, toto je zariadenie vyrobené podľa značky Menovité napätie, pri ktorom môže pracovať, je do 1000 V. Menovité rázové napätie je do 8 kV. Prierez pripojeného jednožilového kábla a prierez pripojeného lanka bez koncovky je od 4 mm2 do 6 mm2. Prierez pripojeného lankového kábla s koncovkou a prierez pripojeného viacžilového kábla majú rovnaké hodnoty. Uhol sklonu zástrčky/konektora je horizontálne 180°. Zariadenie má jednu kontaktnú dráhu. Kontakt musí byť pripojený k obvodu pomocou krimpovacieho spojenia. Dĺžka zariadenia je 54 mm, šírka a výška 19 mm. IP67 je stupeň ochrany priradený výrobcom. Zariadenie je možné používať vonku alebo v miestnostiach s vysokou vlhkosťou. Konektor je vybavený zámkom. Okolitá teplota, pri ktorej môže tento kontakt fungovať, je od -40 °C do 80 °C
