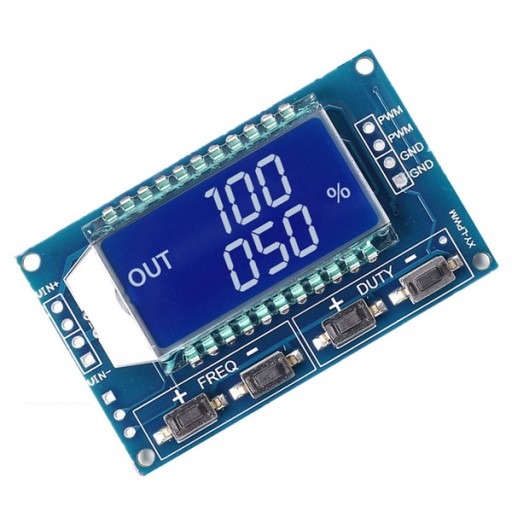

Generátor PWM signálu s veľkým LCD displejom s podsvietením a pohodlným nastavením. Pracuje v rozsahu 1Hz - 150kHz.

Má TTL sériový komunikačný konektor umožňujúci nastavenie pomocou mikrokontroléra.

Umožňuje ovládať LED diódy, motory atď.

p>

Napájanie v rozsahu od 3,3V do 30V - v závislosti od vstupného napätia získame rovnakú amplitúdu výstupného napätia.

Špecifikácia:

• napájanie napätie od 3,3V do 30V
  li>
• prevádzková frekvencia 1Hz - 150kHz
• nastaviteľná pulzná prevádzka od 0% do 100%
• výstupný prúd 10-30mA
• Vpp: vstup závislý od napätia
• LCD displej s podsvietením
• rozmery 40 mm x 30 mm

Pokyny:

Tlačidlá

FREQ + /- frekvencia kanála PWM

DUTY + /- pulzné naplnenie

Ovládanie cez sériový port:

komunikácia rýchlosť: 9600 bps

dátové bity: 8

Zastavovací bit: 1

Kontrolná číslica: žiadne

Riadenie toku: žiadne

Nastavenia frekvencie PWM

F101: nastavenie frekvencie na 101 Hz (001 až 999)

F1.05: nastavenie frekvencie na 1,05 kHz (1,00 až 9,99)

F10.5: nastavenie frekvencie na 10,5 kHz (10,0 až 99,9)

F1.0,5: nastavenie frekvencie na 105 kHz (1,0,0 až 1,5,0)

2 . nastavenie pracovného cyklu

DXXX: nastavte pracovný cyklus PWM na XXX: (001 až 100)

Príklad D050, 50 % nastavenie pracovného cyklu

3. čítanie parametra

p>

Inštalácia sa úspešne vracia: Down;

Neúspešné nastavenie: FALL.

AK MÁTE PROBLÉMY, RÁDI POSKYTNEME POMOC

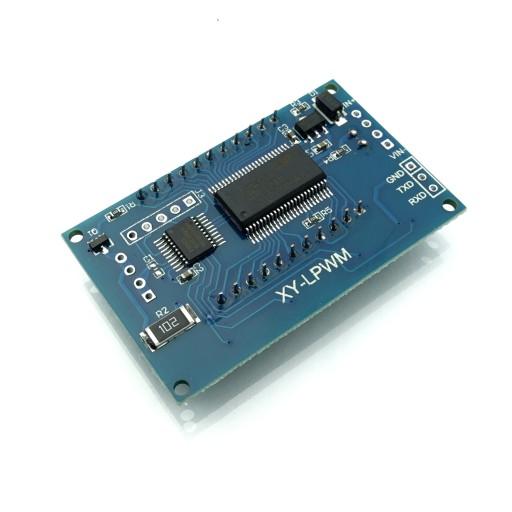

PWM generátor 1Hz-150kHz 3,3 V-30V TTL LCD XY-LPWM
