katalógové číslo: 22343

Dodávateľom adaptéra je renomovaná nemecká spoločnosť LogiLink. Katalógová karta, hyperlink na stránku výrobcu a podrobné špecifikácie sú k dispozícii na: www.stratos.pl/strony/22343.htm

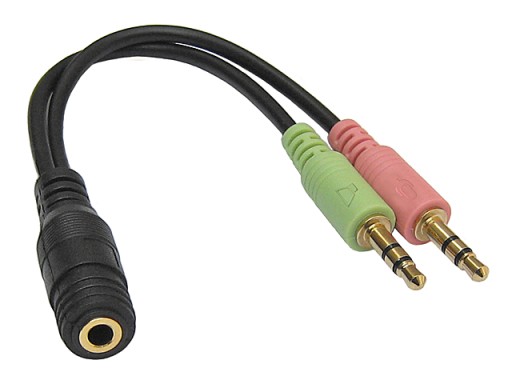

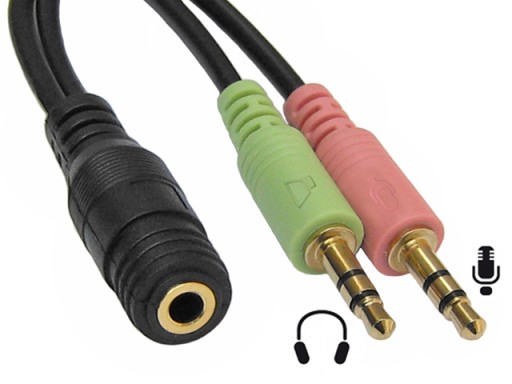

Ponúkaný adaptér slúži na pripojenie súpravy slúchadiel + mikrofónu s 3,5mm 4-pólový Jack konektor TRRS (Tip-Ring-Ring-Sleeve) pre zariadenia so samostatnými konektormi pre slúchadlá a mikrofón vo forme 3,5 mm jack konektorov (stereo slúchadlá, mono mikrofón). Adaptér sa najčastejšie používa, keď chceme pripojiť headset (používaný napr. v mobilných telefónoch a smartfónoch) do „normálnych“ konektorov pre slúchadlá a mikrofón, ktoré nájdeme na zvukových kartách (napr. v počítači alebo notebooku). Ďalším využitím adaptéra je možnosť pripojenia smartfónu/tabletu k zvukovej karte (mixér a pod.) za účelom nahrávania zvukov v oboch smeroch. Zásuvky v ponúkanom adaptéri sú označené farbami: zelená - slúchadlá, ružová - mikrofón (rovnaké ako vo výbave počítača).

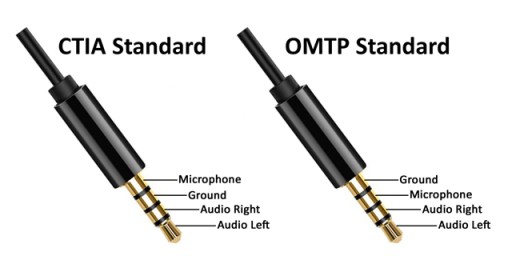

Pozor! V súčasnosti existujú dva rôzne štandardy vnútorného zapojenia sa používajú v konektoroch Jack3 .5mm TRRS 4P: OMTP (staršie) a CTIA (novšie), štandardy sa líšia umiestnením kontaktov uzemnenia (zem) a mikrofónu (mikrofón):

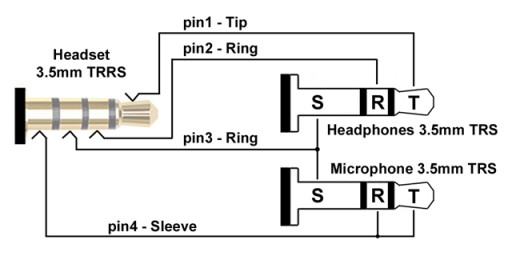

Štandard CTIA. sa používa v Apple, HTC a vo väčšine nových smartfónov /tabletov s Androidom, štandard OMTP sa používa v niektorých notebookoch a starších modeloch smartfónov/telefónov. Ponúkaný adaptér je vyrobený v novšom štandarde CTIA, nižšie je schéma vnútorných zapojení ponúkaného adaptéra:

V ponuke je adaptér, ktorý mení priradenie pinov zo štandardu CTIA na OMTP (alebo vice versa), tzv "pin changer" - vďaka nemu bude adaptér CTIA zapojený podľa Štandard OMTP alebo adaptér OMTP sa stane adaptérom CTIA. Možno ich nájsť na našich aukciách zadaním „pin changer“ do poľa „Hľadať v položkách používateľa“.

Pozor! Sú situácie, kedy sa aj napriek použitiu správneho adaptéra vyskytne problém so zvukom mikrofónu - nie je to spôsobené chybou adaptéra, ale použitím nesprávneho mikrofónu alebo potrebou správnej konfigurácie zvukovej karty - dynamické a kondenzátorové mikrofóny majú rôzne impedancie a niektoré vyžadujú napájanie.

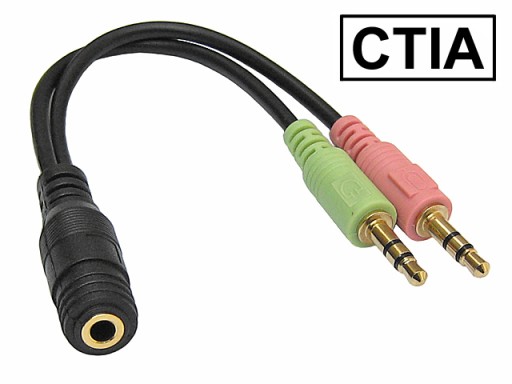

• Štandard interného pripojenia: CTIA
• Konektory: 1x TRS Jack 3,5 mm/3P zástrčka (slúchadlá) , 1x TRS Jack 3,5mm/3P zástrčka (mikrofón), 1x zásuvka TRRS Jack 3,5mm/4P
• Dĺžka kábla: cca 10cm
• Priemer kábla: cca 2x3mm (tienený, bezkyslíkatá meď OFC)
• Hmotnosť (bez obalu ): cca 12g

Nami ponúkaný produkt je nový, nepoužitý, továrensky zabalený. Ponúkaná položka, rovnako ako všetky položky, ktoré predávame, je momentálne k dispozícii v našom sklade, čo umožňuje okamžité odoslanie.
