katalógové číslo: 21158

Dodávateľom spoja je renomovaná nemecká firma DELOCK, katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www.stratos.pl/strony/21158.htm

Jack konektor 3,5 mm 4-pólový TRRS (Tip-Ring-Ring-Sleeve) sa používa v spojeniach vyžadujúcich tri kanály prenosu dát (štvrtý vodič je uzemnený), napr. AUDIO L, AUDIO R, VIDEO (spojenie najčastejšie nájdené vo videokamerách), AUDIO L, AUDIO R. , MIKROFÓN (v telefónoch, smartfónoch) alebo komponent Y, Pb, Pr (pripojenie niekedy nájdené v TV prijímačoch).

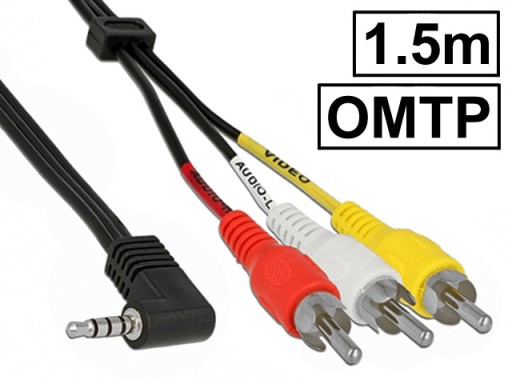

Ponúkaný kábel umožňuje prenášať analógové VIDEO a AUDIO signály. Video signál a ľavý a pravý audio kanál sa prenášajú medzi zariadeniami vybavenými analógovým audio-video konektorom vo forme 3,5 mm 4P TRRS jack konektora (videokamery, digitálne fotoaparáty, prenosné DVD prehrávače, staršie herné konzoly) a zariadeniami. s analógovými vstupmi/výstupmi Obrazový a zvukový výstup je vo forme zásuviek RCA/CINCH (videorekordéry, prijímače, DVD rekordéry, televízory, spätné projektory).

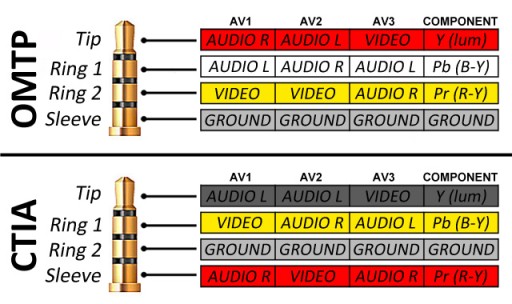

Existuje niekoľko štandardov pre výstup signálov od verzie 3.5 mm 4P TRRS jack konektory. Normy sa líšia v priradení kolíkov konektora Jack k príslušným konektorom RCA. Najbežnejšie štandardy sú CTIA a OMTP. Hlavným rozdielom medzi týmito štandardmi je umiestnenie uzemňovacieho signálu v zástrčke Jack na predposlednej (CTIA) alebo poslednej (OMTP) časti zástrčky (začínajúc od špičky). Okrem toho má každý štandard niekoľko verzií umiestnenia prenášaných signálov. Štandard CTIA sa používa v novších zariadeniach SONY/Panasonic/RaspberryPi. Štandard OMTP sa používa menej často, no nachádza sa v starších modeloch zariadení SAMSUNG/LG/SONY. Priradenie signálov v zástrčkách káblov oboch štandardov je uvedené v tabuľke nižšie:

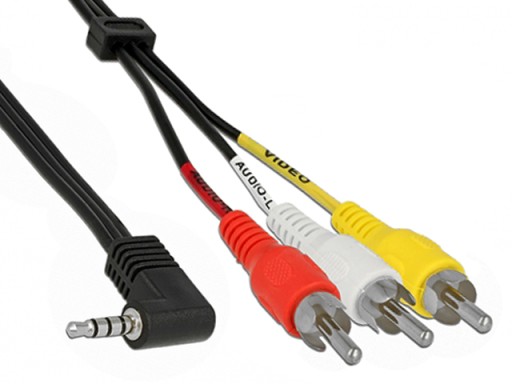

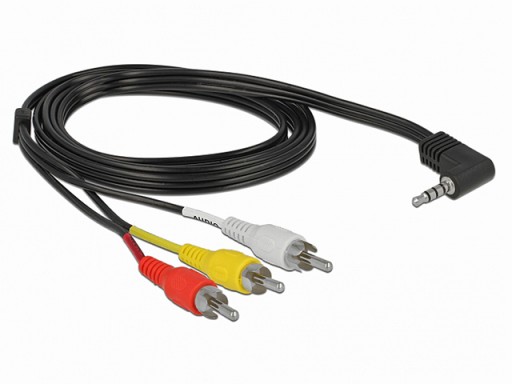

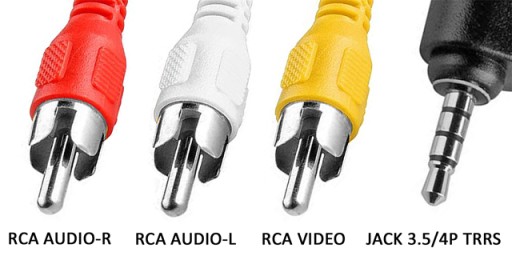

Nami ponúkaný kábel je vyrobený podľa štandardu OMTP vo verzii AV1 používanej v starších modeloch videokamier a prenosných DVD prehrávače. Kábel má na jednej strane konektor TRRS 3,5/4P a na druhej strane 3 konektory RCA/CINCH. RCA/CINCH konektory ponúkaného kábla majú priradené farby nasledovne: VIDEO - žltá, AUDIO ľavý kanál - biela, AUDIO pravý kanál - červená. Na obrázku nižšie je schéma pinoutov.

Kábel je možné pripojiť aj k ďalším trom variantom štandardu OMTP – stačí len správne priradiť RCA zástrčky k príslušným signálom podľa. tabuľka uvedená vyššie.

Pozor! Naša ponuka zahŕňa aj káble vyrobené v štandarde CTIA a adaptér, ktorý mení priradenie pinov z OMTP na CTIA, tzv. volal "pin changer" - vďaka nemu sa zmení poloha zeme v zástrčke JACK a kábel OMTP bude zapojený podľa Štandard CTIA používaný napr. v produktoch SONY/Panasonic/RaspberryPi. Možno ich nájsť na našich aukciách zadaním „CTIA“ do poľa „Hľadať v položkách používateľa“.

• Štandard výstupné signály: OMTP
• Konektory: 1x Jack 3,5 mm 3P TRS stereo (samec), 3x zástrčka RCA/CINCH (samec)
• Kábel: páskový 3xØ2,5 mm
• Návod: OFC bezkyslíkatá meď, AWG28 prameň (8x0,11mm/AWG37), priemer Ø0,32mm
• Tenie: OFC bezkyslíkatá meď 10x0,12/AWG36
• Dĺžka: 1,5 m
• Hmotnosť: cca 55g

Nami ponúkaný produkt je nový, nepoužitý, zabalený vo výrobe. Ponúkaná položka, rovnako ako všetky položky, ktoré predávame, je momentálne k dispozícii v našom sklade, čo umožňuje okamžité odoslanie.
