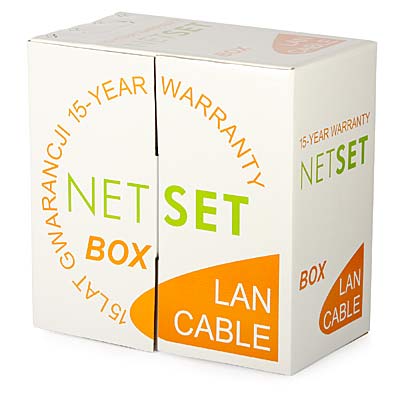

Krútený párový kábel NETSET BOX UTP kategórie 5e je najkvalitnejší, krútený párový kábel určený pre profesionálne inštalácie vo vnútri budov.

Krútený pár NETSET je najnovšia generácia krútených párov NETSET.

Jeho vonkajší priemer je zmenšený na 5,0 mm, vďaka čomu je kladenie krúteného páru do káblových žľabov a potrubí oveľa jednoduchšie. Na uľahčenie inštalácie konektorov RJ-45 bol vybraný špeciálny izolačný materiál vodičov.

Rozlišovacie vlastnosti krútených párov NETSET UTP kategórie 5e:

• materiály najvyššej kvality, dokonalé spracovanie potvrdené 15 ročnou zárukou,
• parametre výrazne prevyšujúce požiadavky kategórie 5+
• predvýrobná kontrola kvality surovín a povýrobná kontrola kvality hotového výrobku ,
• metrový značkovač,

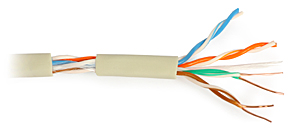

• pramene jednožilové medené s priemerom Ø 0,50 mm (24 podľa AWG),
• izolácia jadra z rovnomerného, izolačný PE polyetylén, farbený v hmote, priemer jadra: Ø 0,88 mm, farby izolácie jadra: biela -zelená/zelená, bielo-oranžová/oranžová, bielo-hnedá/hnedá, bielo-modrá/modrá,
• izolované žily stočené do párov, priemer páru Ø 1,8 mm,
• páry stočené do média, priemer stredu ~ Ø 4,0 mm,
• plášť kábla z PVC PVC, sivá RAL 7032 , vonkajší priemer Ø 5,0 mm,
• chyba vo veľkosti tlače max. 0,5 %

Krútený párový kábel NETSET UTP kategórie 5e bol vyrobený v súlade s nasledujúcimi normami:

IEC 61156-6 (2000), ISO/IEC 11801 ( 2000), TIA /EIA-568-A (1995), PN/EN 50173 (1999),yd/t1019-2001.

Na kábel sa vzťahuje 15-ročná záruka.

Výrobca garantuje stálosť parametrov po dobu 15 rokov.

Podmienkou zachovania záruky je dodržanie pravidiel balenia, skladovania a prepravy popísaných v normou PN-70 E-79100 a prevádzkovými pravidlami popísanými v norme PN-EN 50174-1.

Krútená dvojlinka NETSET UTP kategórie 5e je určená na prevádzku v prostredí s teplotami v rozsahu od - 20 oC až +70 oC.

Teplota pokládky – nie nižšia ako 0 oC a nie vyššia ako + 50 oC.

Pomer ohybu by nemal byť menší ako 8-násobok vonkajšieho priemeru .

Technické údaje

NázovNETSET UTP 5eKonštrukciaVodiče

jednovodičové medené s priemerom

Ø 0,50 mm (podľa 24 AWG)

Izolácia jadraPECPovlak PVC sivá RAL 7032Vonkajší priemer [mm]5,0 ±0, 3Index medi [kg/km]14,9Hmotnosť hotového kábla [kg/km]28,5

Elektrické parametre

Vlnová impedancia [Ω]100 ± 15 Efektívna kapacita pre akúkoľvek prenosovú cestu pri frekvencii 1KHz [nF/km]50 ±1 Rýchlosť šírenia NVP [%]67Odpor prenosových vedení [Ω/km]≤ 188Asymetria kapacity prenosových vedení voči zemi [pF/km]≤ 1600 Izolačný odpor [MΩ/km]> 500

Inštalácia a používanie

Prevádzková teplota [oC]-20...+70

Prevádzková vlhkosť vzduchu [%]0.. .100

Teplota pokládky [oC]0...+50

Minimálny polomer ohybu pre vnútorné inštalácie [priem. Kábel]>8
