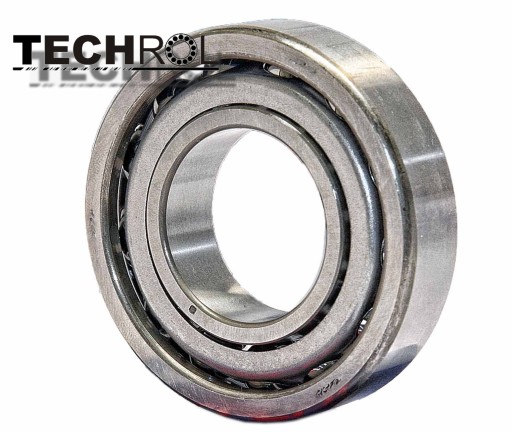

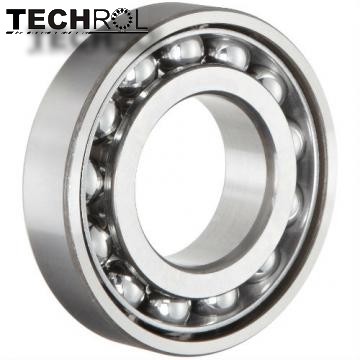

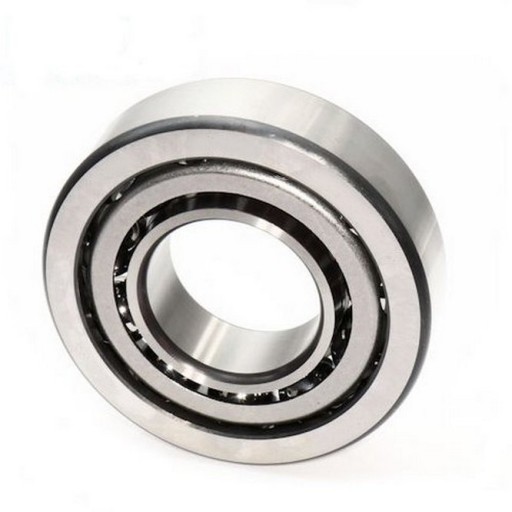

7204 B UHLOVÉ GULIČKOVÉ LOŽISKO 20x47x14 mm

UHOLOVÉ GULIČKOVÉ LOŽISKO 7204 B

TYP JEDNORADOVÉHO UHLÍKOVÉHO LOŽISKA 7204 B

Prevádzkový uhol - 40o

Ø 20 mm - vnútorný priemer ložiska

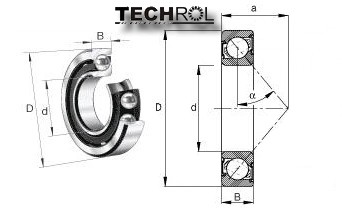

Rozmery ložiska 7204 B (mm)

d D B a 7 7 7 14 21 ,5 uhol 40o

Hmotnosť 1 kusu ložiska: 0,125 kg

Antikontaktné guľkové ložiská

Antikontaktné guľkové ložiskámajú vzájomne posunuté obežné dráhy na vnútornom a vonkajšom krúžku v axiálnom smere smer. Môžu byť teda radiálne a axiálne zaťažené, ale axiálne sily sa môžu prenášať iba v jednom smere. Sú nastaviteľné vo vzťahu k druhému ložisku, ktoré absorbuje axiálne zaťaženie v opačnom zmysle.

Schopnosť guľkových ložísk s kosouhlým stykom prenášať axiálne zaťaženie sa zvyšuje so zvyšujúcim sa kontaktným uhlom α. (Je to uhol medzi líniou pôsobenia zaťaženia na guľôčku a rovinou kolmou na os otáčania ložiska) Veľkosť uhla α je uvedená v doplnkovom označení. Guličkové ložiská s kosouhlým stykom nie sú rozoberateľné a ich vhodnosť pre uhlové vychýlenie je zanedbateľná. Používajú sa tam, kde okrem radiálneho zaťaženia existuje aj axiálne zaťaženie.

Vyrábajú sa v troch verziách v závislosti od uhla vnútornej drážky:

A - uhol 25° B - uhol 40° C - uhol 15o

Ložiská s uhlom α A alebo C - prenášajú vysoké rýchlosti otáčania, zatiaľ čo ložiská s uhlom α - B - prenášajú veľké axiálne zaťaženie v jednom smere
