Sada vonkajšieho zámku SEG Z8 Z08, 14 ks

Krúžok Seger Z 08

sada = 14 ks

Poistný krúžok ; Seger ; SeegerZ8

Vonkajší segerový krúžok TYP SEG Z08

Ø 8 mm – priemer hriadeľa

Rozmery segerovej (mm) grafiky z pkt.edu.pl

Hmotnosť 1000 kusov seger: 0,175 kg

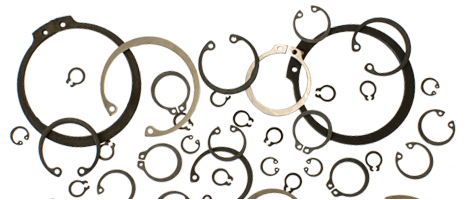

Pružinové poistné krúžky, nazývané Seegerove krúžky, sú účinnou ochranou proti axiálnemu posunu na hriadeľoch (typ Z) a otvoroch (typ W).

Seegerove krúžky (tiež nazývané Segerove krúžky alebo segerové krúžky) sú široko používané v priemysle, pretože sú súčasťou mnohých zostáv, podzostáv a mechanizmov. Chránia pred axiálnymi pohybmi strojných častí ako sú valivé a klzné ložiská, spojky, kotúče, puzdrá, ozubené kolesá, remene a reťaze. Ponúkame dva typy prsteňov: vnútorné (typ W) a vonkajšie (typ Z).

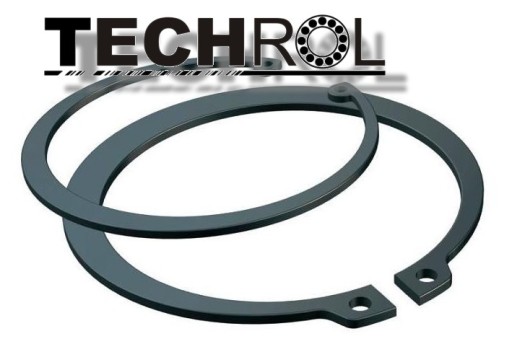

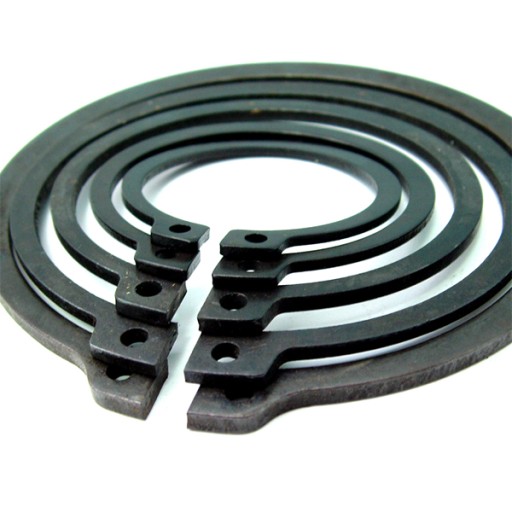

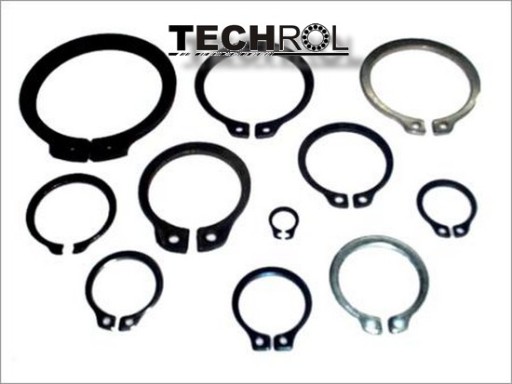

Vonkajšie poistné krúžky pružiny (typ Z) majú excentrický tvar a používajú sa na montáž na hriadele. Prenášajú axiálne zaťaženie. Najčastejšie sa používajú pre rozmery hriadeľov v rozmedzí od 5 do 300 mm, aj keď existujú aj riešenia vyžadujúce priemery výrazne presahujúce tento rozsah. Ponúkame vonkajšie krúžky podľa normy DIN 471, ktorá zodpovedá aj poľskej norme PN-81/M-85111.

Vnútorné pružinové poistné krúžky (typ W) sa používajú na zaistenie otvorov. Inštaluje sa axiálne a umiestni sa do drážky. Vďaka tomuto umiestneniu krúžky prenášajú axiálne sily vznikajúce v strojoch, v ktorých sú inštalované. Najčastejšie sa používajú pre veľkosti otvorov v rozmedzí od 8 do 300 mm, aj keď existujú riešenia vyžadujúce priemery výrazne presahujúce tento rozsah. Vnútorné krúžky ponúkame podľa normy DIN 472, ktorá zodpovedá aj poľskej norme PN-81/M-85111

Krúžky sú označené podľa typu (W alebo Z) a nominálnej veľkosti otvor alebo hriadeľ, napr. p>

vonkajší poistný krúžok pre hriadeľ s menovitou veľkosťou 14 mm je označený ako Seegerov krúžok Z14

vnútorný poistný krúžok pre otvor s menovitou veľkosťou. 20 mm je označený ako Seeger ring W20
