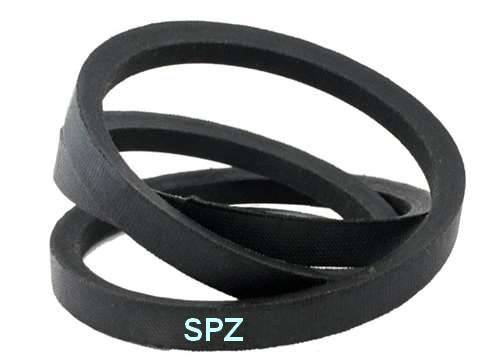

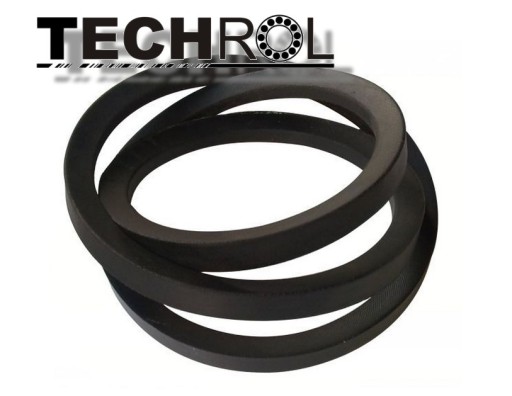

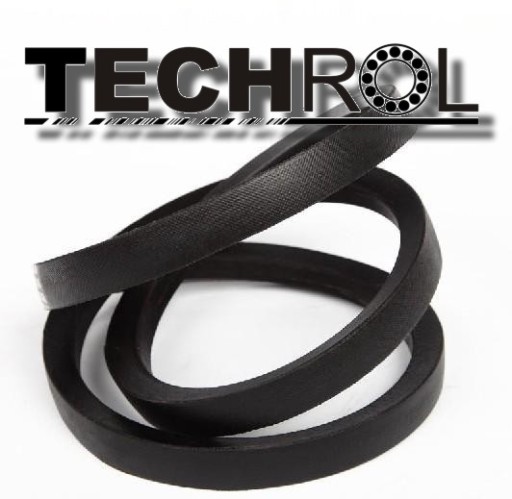

KLINOVÝ REMEŇ SPZ 512 SPZ512

KLINOVÝ REMEŇ SPZ 512

KLINOVÝ REMEŇ S ÚZKÝM PROFILOM TYP SPZ /10-MN 512

SPZ512 10-MN512

SPZ 512 10-MN 512

Ø 512 mm – štandardný priemer remeňa

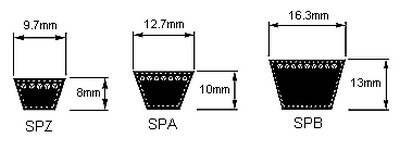

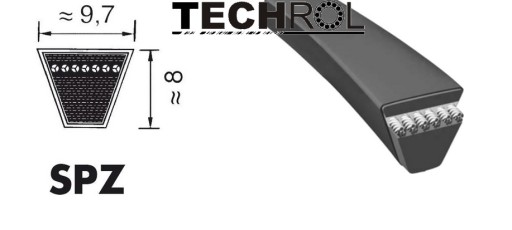

Rozmery remeňa SPZ 512 (mm)

Dĺžka rozstupu Lp = 512 mm

Vonkajšia dĺžka Lz = Lp + 13 mm

Vnútorná dĺžka Lw = Lp - 38 mm

Šírka popruhu b 9,7 mm

Výška popruhu h 8 mm

Hmotnosť 1 meter pásu: 0,10 kg

Klinové remene majú v priereze tvar rovnoramenného lichobežníka alebo lichobežníka. Tento tvar zaisťuje vysokú treciu silu s nízkym predpätím remeňa. Umožňuje tiež dobrú spoluprácu s kladkami malého priemeru, okolo 40÷80 mm, kvôli požadovanému malému uhlu ovinutia. V súčasnosti sa klinové remene vyrábajú v dvoch typoch konštrukcie: kryté remene alebo remene so skosenými stranami. Nosné vlákna v obalených pásoch ležia medzi gumeným jadrom a gumeným poťahom, pričom celý pás je obalený ochrannou tkaninou, nazývanou wrap alebo cover fabric, ktorá zvyšuje tuhosť pásu v priečnom smere. Jadrom je nosná časť remeňa, ktorá je umiestnená v drážke kladky cez omotávku, pričom obal je roztiahnuteľná vrstva, ktorá kryje nosné vlákna z vonkajšej strany. Pásy so zrezanými stranami, nazývané tiež pásy s otvorenými bočnými plochami, nemajú kryt. Tuhosť v smere pohybu pásu pri súčasnej pružnosti pásu v smere pohybu je dosiahnutá vďaka tvaru vlákien výplňového materiálu priečne k smeru pohybu. Vlákna molekúl materiálu - najčastejšie elastoméru - sú usporiadané čelne k bočným plochám. To zaisťuje vysokú odolnosť bočných plôch proti opotrebovaniu. Bočné plochy remeňa sú navyše leštené, čo zvyšuje ich hladkosť a presnosť. Navyše, tvar prierezu nepodlieha výrazným deformáciám pri ohýbaní na kladke, preto nedochádza k zmenšeniu kontaktnej plochy. Preklz remeňa je malý a prenášaná sila je vyššia pri podobných rozmeroch v porovnaní s krytým remeňom.
