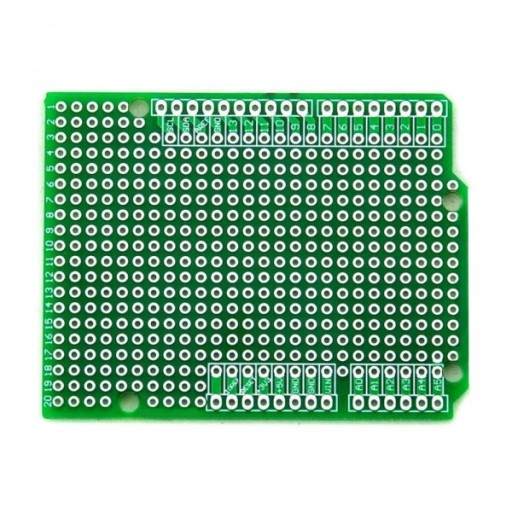

Univerzálna obojstranná doska plošných spojov s metalizáciou otvorov kompatibilná so sadou Arduino UNO R3. Umožňuje vám postaviť si vlastný tzv Protoshield alebo Shielda, teda rozširujúce štíty pre Arduino na základe vlastného nápadu. Rozmery dosky plošných spojov a I/O pinov dokonale pasujú okrem iného na moduly UNO a Leonardo. Vzdialenosť medzi spájkovacími bodmi je 2,54 mm (100 mil) a hodí sa pre väčšinu elektronických súčiastok s priechodnými otvormi.

Obojstranná univerzálna doska vyrobená z vysoko kvalitného laminátu FR-4 s hrúbkou 1,6 mm. Na univerzálnej doske ľahko zmontujeme a rozoberieme akýkoľvek elektronický obvod, bez nutnosti navrhovať, leptať alebo objednávať dedikovanú DPS. Je ideálny na vytváranie elektrických a elektronických systémov a prototypov pomocou prvkov priechodných otvorov (THT).

Parametre univerzálnej tlačovej dosky PCB:

• vonkajšie rozmery: 68,58 mm x 53,34 mm
• hrúbka dosky: 1,6 mm
• materiál: FR-4
• priemer otvoru: 0,9 mm
• obojstranná s pokovovaním otvorov
• profesionálna obojstranná spájkovacia maska
• raster - rozteč otvorov: 2,54mm / 100mils
• narezaný na mieru ( frézované)
• profesionálne spracovanie
• pocínované kontaktné polia

Štandardná "mriežka" usporiadania otvorov 2,54 mm (100 mils) umožňuje jednoduchú a rýchlu inštaláciu obľúbené elektronické súčiastky, napr. pásiky so zlatým kolíkom, všetky druhy konektorov IDC, pätice DIP a DIL pre integrované obvody (lamelové aj presné), LED diódy, usmerňovače, mostíky, tranzistory, stabilizátory, integrované obvody v puzdrách DIP, kondenzátory, rezistory, atď. p>
