☑️značka: Horn.

☑️typ závitu: metrický pravidelný pravotočivý

☑️tvrdosť: 60°HRc (+/-1°).

☑️počet drážok: 3.

☑️profil závitu: uhol 60°.

☑️materiál: Nástrojová oceľ legovaná NC6 (W-1.2063).

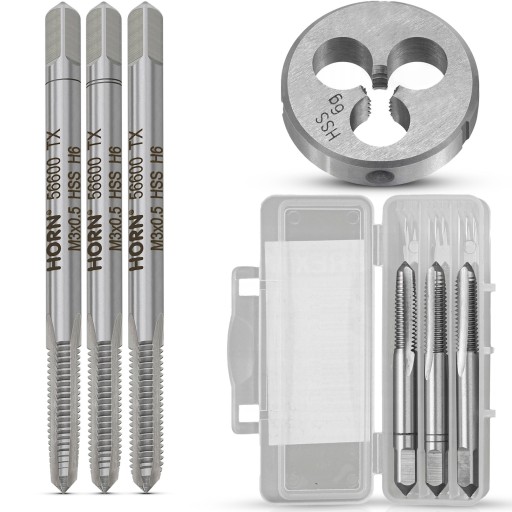

☑️v cene: vyhradené plastové puzdro

✔️Štandardy:

✅V súlade s normou: DIN -352/3-P.

✅Štandard závitu: ISO DIN-13.

✅Tolerancia závitu: ISO2 (6H).

Odporúčané priemer otvoruna závitovanie je ø2,5 mm.

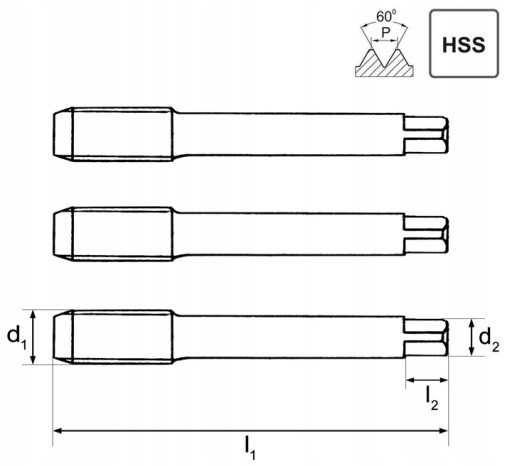

• závit (d1): M3.
• Rozstup závitu (P): 0,5 mm.
• celková dĺžka dielu (l1): 40 mm.
• Dĺžka rukoväte vodiča (l2):6 mm.
• Priemer rukoväte vodiča (d2): štvorcová 2,7 mm.

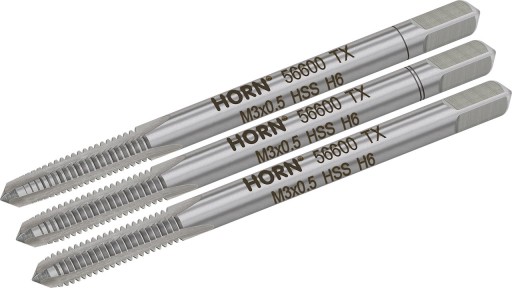

Sada pozostáva z 3 závitníkov:

• 1 závitník: s 8P skosením (8 závitov v reznej časti) a 5° vstupným uhlom.
  • Č. li>
  • Č. 2: so skosením 4P (4 závity v reznej časti) a uhlom skosenia 10°
  • Dokončovací nástroj č.3: s 2P rezom (2 závity v reznej časti) a rezným uhlom 20°.

  Celá ponuka závitníkov/závitovníkov a iných rezných nástrojov dokáže nájdete na našich ďalších aukciách.

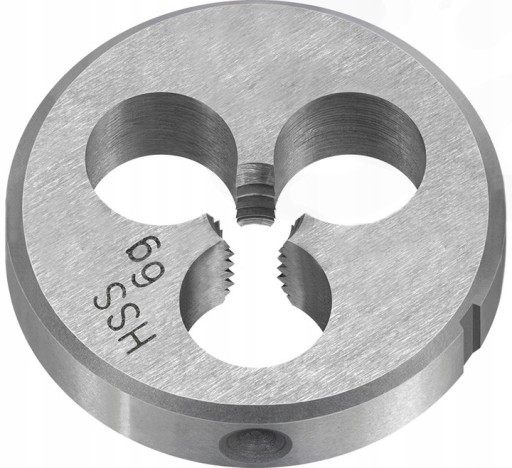

  Metrická matrica M3x0,5:

  ✔️Technické špecifikácie:

  ☑️typ závitu: metrický pravidelný pravý- skrútenie rukou.

  ☑️tvrdosť: 60°HRc (+/-1°).

  ☑️rez: 1,75P .

  ☑️obrysový závit: uhol 60°.

  ☑️materiál: Nástrojová oceľ legovaná NC6 (W-1.2063).

  ☑️w súprava obsahuje špeciálne plastové puzdro.

  Majnica má upínacie otvory pre montáž do závitových držiakov s objímkamiø20x5mm.

  b>

  ✔️Normy:

  ✅Vyhovuje norme: DIN-EN 22 568.

  ✅Norma závitu: ISO DIN-13.

  ✅Tolerancia závitu: ISO (6g).

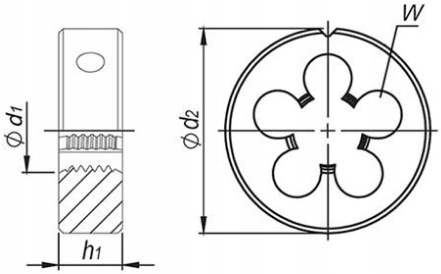

  ✏️Rozmery (technický výkres):
  • rezaný závit (d1): M3.
  • rozstup závitu (P) - 0,5 mm.
  • vonkajší priemer (d2):20 mm.
  • hrúbka matrice (h1):5 mm.
  • otvory na triesky (W): 3.
  • odporúčaný priemer hriadeľa pre závitovanie: ø2,90 mm.
