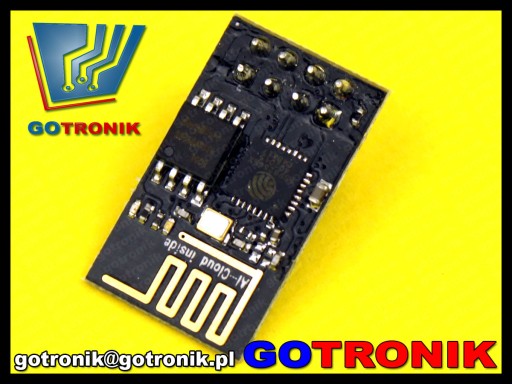

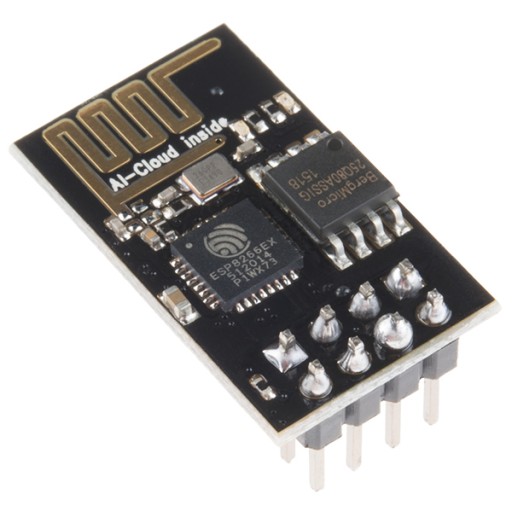

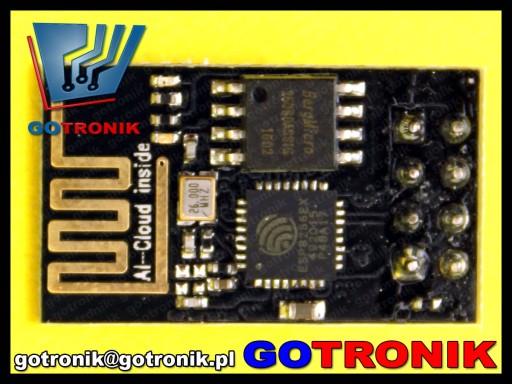

Sériový modul WiFi vysielača, založený na SoC ESP8266. ESP8266 je vysoko integrovaný čip navrhnutý pre novú globálnu sieť. Ponúka kompletné a samostatné sieťové riešenie Wi-Fi, ktoré vám umožňuje používať buď hostiteľa, alebo všetky funkcie sťahovania siete Wi-Fi z iného aplikačného procesora.

ESP8266 má výkonné vstavané možnosti spracovania a ukladania, ktoré umožňujú integráciu so senzormi a zariadenia špecifikované v iných aplikáciách prostredníctvom svojho GPIO s minimálnym vývojom objektu pred a minimálnym zaťažením počas behu aplikácie. Jeho vysoký stupeň integrácie na čipe umožňuje minimálne externé obvody a celé riešenie vrátane predného modulu je navrhnuté tak, aby zaberalo minimálnu plochu PCB.

Rozhranie:

• SDIO 2.0, SPI, UART
• 32-pinový QFN balík
• Integrovaný RF prepínač, balun, 24dBm PA, DCXO a PMU
• Integrovaný RISC procesor, pamäť na čipe a externé rozhrania
• Procesory/pásma Integrovaný MAC
• Správa kvality služieb
• Rozhranie I2S pre zvukové aplikácie s vysokou vernosťou
• Nízke prerušenie na čipe pre interné napájanie všetkých lineárnych regulátorov
• Architektúra generovania hodín s proprietárnym bezplatným falošným kľúčom
• Integrované WEP, TKIP, AES a WAPI motory

WIFI sieťový modul ovládaný RS232 pomocou AT príkazov. Modul má širokú škálu aplikácií, ako je pripojenie snímačov teploty, vlhkosti, svetla a mnoho ďalších. Svoj mikrokontrolér môžete pripojiť k sieti WIFI.

Špecifikácia:

• napájacie napätie: 3,3 V
• 802,11 b / g / n
• Wi-Fi Direct (P2P), soft-AP
• Integrovaný zásobník protokolov TCP/IP
• Integrovaný prepínač TR, balun, LNA, výkonový zosilňovač a prispôsobenie siete
• Integrované PLL, regulátory, DCXO a jednotky správy napájania
• + Výstupný výkon v režime 802.11b 19,5dBm
• Zakázať zvodový prúd <10uA
• li>
• Ako aplikačný procesor možno použiť integrovaný 32-bitový procesor s nízkou spotrebou energie
• SDIO 1.1 / 2.0, SPI, UART
• STBC, 1 × 1 MIMO, MIMO 2 × 1
• Agregácia MPDU a--MSDU a doba odkladu 0,4 ms
• Prebudenie a prenos paketov za <2 ms
• Pohotovostný režim spotreba <1,0 mW (DTIM3)

POZNÁMKA: napájacie napätie je 3,3V. Prekročenie tejto hodnoty bude mať za následok poškodenie – vyhorenie systému!
