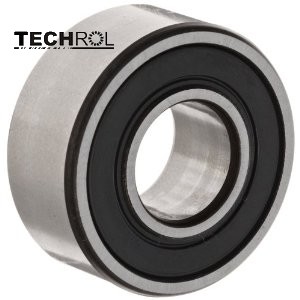

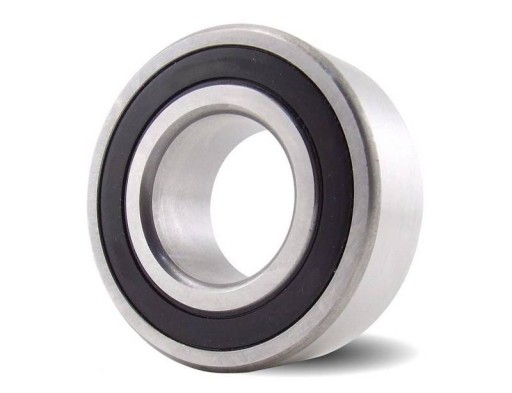

3203 2RS ​​​​UHLOVÉ GULIČKOVÉ LOŽISKO 17x40x17,5 mm

UHOLOVÉ GULIČKOVÉ LOŽISKO UHLOVÉ GULIČKOVÉ LOŽISKO3203 2RS

DVOJRADOVÉ UHOLNÉ GULIČKOVÉ LOŽISKO OBOJSTRANNE KRYTÉ GUMÝMI TYP 3203 2RS

Ø 17 mm – vnútorný priemer ložiska

Rozmery ložiska 3203 2RS ​​​​(mm)

d D B a

Hmotnosť 1 kusu ložiska: 0,12 kg

Guľkové ložiská s kontaktným kontaktomsú určené na prenášanie zložitých, radiálnych a axiálnych zaťažení.

Jednoradové guľkové ložiská s kosouhlým stykom môžu prenášať axiálne zaťaženie iba v jednom smere. Zvyčajne pracujú vo dvojiciach. Tieto ložiská sa používajú hlavne na znášanie axiálnych zaťažení alebo na lokalizáciu axiálnej polohy hriadeľa. Majú vysokú presnosť polohy vonkajších a vnútorných plôch krúžku vzhľadom na obežnú dráhu. To umožňuje, aby boli spárované v konvergentnom X a divergentnom O usporiadaní a za prítomnosti veľmi veľkých axiálnych síl v tandemovom usporiadaní.

Tieto ložiská sa vyrábajú v nasledujúcich variantoch:

» Jednoradové guľkové ložiská s kosouhlým stykom

» Dvojradové guľkové ložiská s kosouhlým stykom

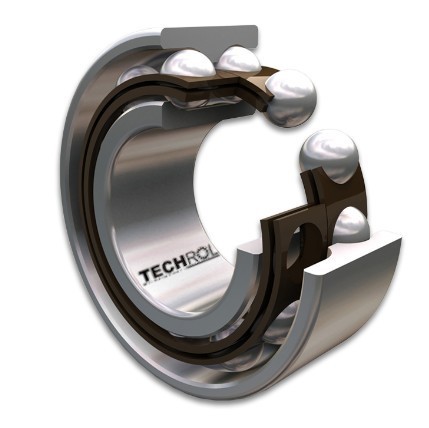

Dvojradové guľkové ložiská s kosouhlým stykom guličkové ložiskádokážu prenášať okrem síl priečne ložiská aj výrazné pozdĺžne zaťaženia v oboch smeroch, dokážu absorbovať aj zaťaženie vo forme momentu pôsobiaceho v axiálnej rovine ložiska. Jedno dvojradové guľkové ložisko s kosouhlým stykom funguje ako pár jednoradových guľkových ložísk s kosouhlým stykom v usporiadaní „0“. Tieto ložiská sú vyrobené so stykovým uhlom 32°. Dvojradové guľkové ložiská s kosouhlým stykomsú citlivé na chvenie a majú obmedzenú schopnosť kompenzovať chyby v súososti vonkajšieho krúžku s vnútorným krúžkom.

Ložiská tejto konštrukčnej skupiny sú vyrábané ako s lisovanými oceľovými plechovými klietkami, tak aj s masívnymi, ako aj s plastovými klietkami - polyamid vystužený skleným vláknom.
