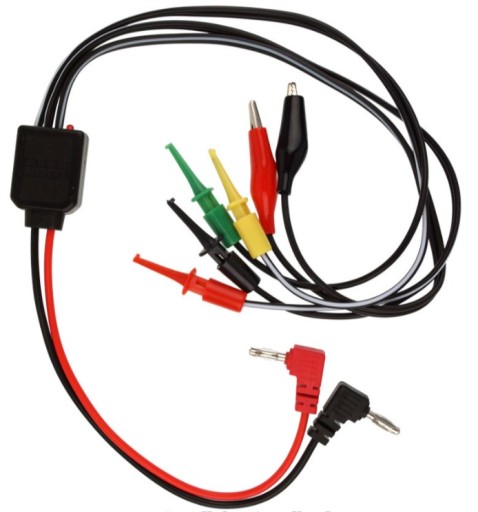

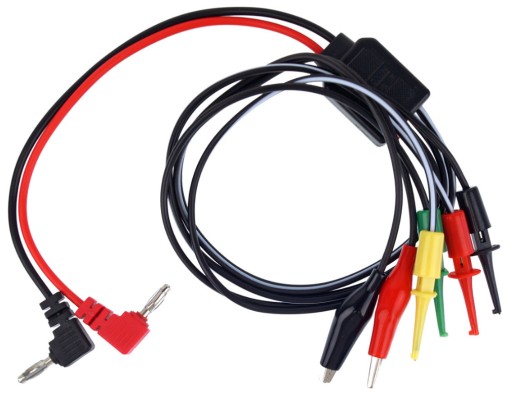

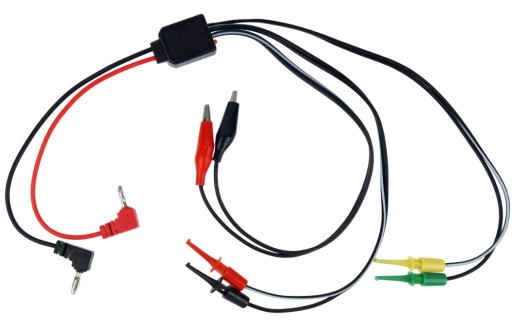

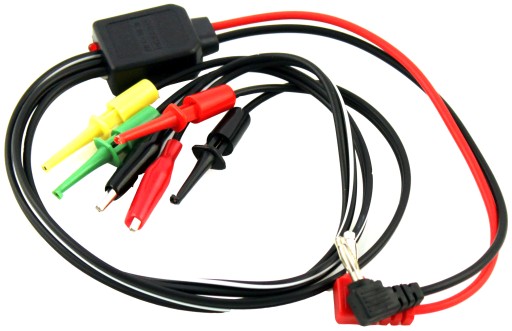

Univerzálny testovací kábel - kábel určený pre univerzálne merače alebo laboratórne napájacie zdroje. Kábel je na jednej strane zakončený 4mm banánikmi vhodnými napr. Zakončené 2x krokosvorka + 2x hák + 2x háčik s deličom napätia.

Univerzálny obslužný kábel najčastejšie používaný na výstup laboratórneho zdroja. Vložte 4 mm červený a čierny banánik do výstupnej zásuvky laboratórneho zdroja jednosmerného prúdu. Na druhej strane máme 3 páry výstupov napájacieho napätia. Podľa potreby môžeme použiť krokosvorky alebo háčiky na napájanie zariadenia alebo elektronického modulu. Prídavný 3. pár zelených + žltých háčikov je výstup napätia z deliča napätia 2:1, napr. ak je vstupné napätie nastavené na 10V, výstupný pár háčikov zelený a žltý má napätie 5V (dvakrát nižšie).

technické údaje:

• univerzálny merací alebo napájací kábel
• výrobca: Zhaoxin
• celkom dĺžka: 58 cm
• maximálne vstupné napätie: 30Vdc
• vstup:

  ▶ 4mm banánik, červená + čierna farba

• výstup:

  ▶ červená + čierna krokosvorka

  ▶ červená + čierny háčik

  ▶ žltá + zelená háčik (výstup s deličom napätia /2)

• použitie:

  ▶ pre merače univerzálne, multimetre ako testovací kábel

  ▶ pre laboratórne napájacie zdroje
