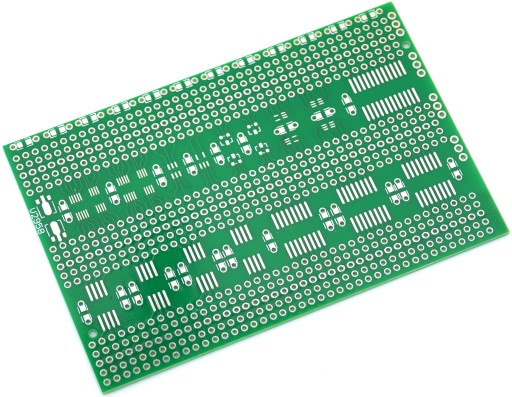

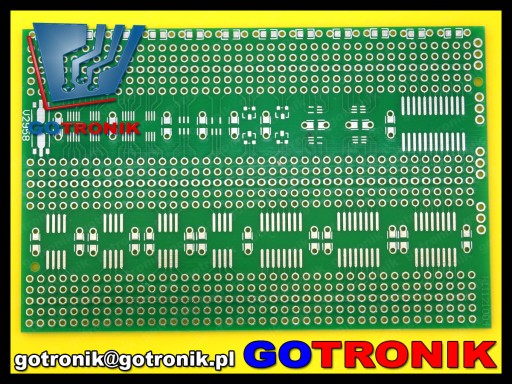

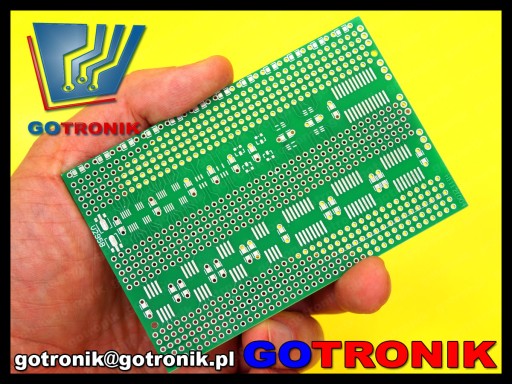

Univerzálna doska plošných spojov 7x11cm________PCB-092
Univerzálna doska plošných spojov 7x11cm________PCB-092
Kód tovaru: 6814239043
- Stav: Nové
- Výrobca: Inna (BTE)
- Model: PCB-092
- Druh: Iné
- Kód výrobcu: PCB-092
POZOR: v prípade možnosti výberu farby, typu, vzoru ju uveďte do poznámky
POPIS PRODUKTU
Univerzálna jednostranná doska plošných spojov vyrobená z kvalitného laminátu FR-4 hrúbky 1,6 mm. Na univerzálnej doske ľahko zmontujeme a rozoberieme akýkoľvek elektronický obvod, bez nutnosti navrhovať, leptať alebo objednávať dedikovanú DPS. Je ideálny na vytváranie elektrických a elektronických systémov, prototypov s použitím priechodných prvkov (THT) a povrchovo montovaných SMD komponentov.
Technické údaje:
- univerzálna doska plošných spojov
- jednostranná doska plošných spojov
- spájkovacia maska
- pocínované spájkovacie plôšky
- vyvŕtané otvory
- 615 spájkovacích hrotov vyvŕtaných pre elektronické súčiastky s priechodnými otvormi
- so štandardným stúpaním 2,54 mm/100 mils
- priemer otvoru (vrtáky): 1,00 mm
- priestor pre SMD súčiastky vo veľkosti: 0805
- priestor pre systém v puzdre SO8/SOP8/SOIC8 x4ks.
- priestor pre systém v puzdre SO16/SOP16/SOIC16 x3ks.
- priestor pre systém v puzdre SO24 x 1 ks.
- SOT23 x 4 ks.
- hrúbka laminátu: 1,6 mm
- laminát FR-4
- vonkajšie rozmery dosky plošných spojov: 7x11cm
