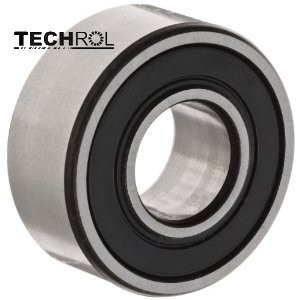

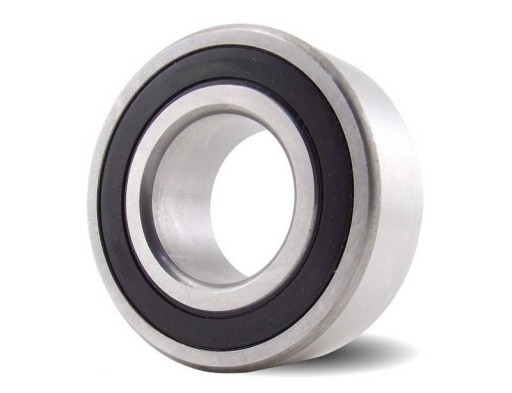

DVOJRADOVÉ UHOLOVÉ GULIČKOVÉ LOŽISKO KRYTÉ NA OBOCH STRANÁCH GUMOU TYPU 3201 2RS

Ø 12 mm – vnútorný priemer ložiska

Rozmery ložiska 3201 2RS (mm)

d D B a

12 32

b> 15,90 15,30

Hmotnosť 1 kusu ložiska: 0,062 kg

Guľkové ložiská s uhlovým stykom sú určené na prenášanie kombinovaného radiálneho a axiálneho zaťaženia.

Jednoradové guľkové ložiská s kosouhlým stykom môžu prenášať axiálne zaťaženie iba v jednom smere. Zvyčajne pracujú vo dvojiciach. Tieto ložiská sa používajú hlavne na znášanie axiálnych zaťažení alebo na lokalizáciu axiálnej polohy hriadeľa. Majú vysokú presnosť polohy vonkajších a vnútorných plôch krúžku vzhľadom na obežnú dráhu. To umožňuje, aby boli spárované v konvergentnom X a divergentnom O usporiadaní a za prítomnosti veľmi veľkých axiálnych síl v tandemovom usporiadaní.

Tieto ložiská sa vyrábajú v nasledujúcich variantoch:

» Jednoradové guľkové ložiská s kosouhlým stykom

» Dvojradové guľkové ložiská s kosouhlým stykom

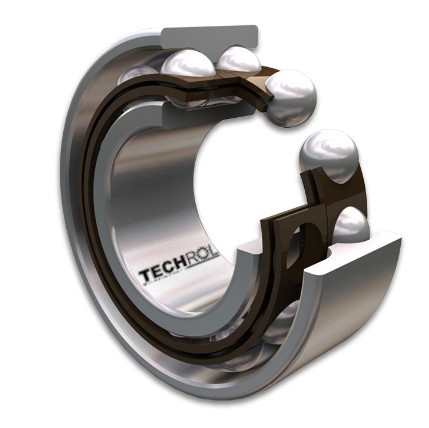

Dvojradové guľkové ložiská s kosouhlým stykom guličkové ložiskádokážu prenášať okrem síl priečne ložiská aj výrazné pozdĺžne zaťaženia v oboch smeroch, dokážu absorbovať aj zaťaženie vo forme momentu pôsobiaceho v axiálnej rovine ložiska. Jedno dvojradové guľkové ložisko s kosouhlým stykom funguje ako pár jednoradových guľkových ložísk s kosouhlým stykom v usporiadaní „0“. Tieto ložiská sú vyrobené so stykovým uhlom 32°. Dvojradové guľkové ložiská s kosouhlým stykomsú citlivé na chvenie a majú obmedzenú schopnosť kompenzovať chyby v súososti vonkajšieho krúžku s vnútorným krúžkom.

Ložiská tejto konštrukčnej skupiny sú vyrábané ako s klietkami z lisovaného oceľového plechu a masívnymi klietkami, tak aj s plastovými klietkami - polyamid vystužený skleným vláknom.
