KIT / DIY sada pozostávajúca z dosky plošných spojov a sady všetkých elektronických komponentov vám umožní zostaviť si vlastný mini audio zosilňovač na báze LM386.

Sada je špeciálne odporúčame ako perfektný učebný darček pre začiatočníkov v elektronike - pri montáži získajú neoceniteľné skúsenosti. Väčšina začínajúcich elektrotechnikov začína svoje dobrodružstvo a fascináciu elektronikou so svetelnými efektmi - čo je dosť zrejmé, pretože po zložení a zostavení elektronického systému je efekt viditeľný voľným okom. Ďalším krokom vo vývoji je vstup do audiotechniky. Ponúkaná zostava je ideálna pre montáž začínajúceho elektrotechnika (ide o jednoduchý systém, ktorý nevyžaduje spúšťanie, nastavovanie parametrov, prevádzkové body a pod. Po správnom zložení okamžite funguje)

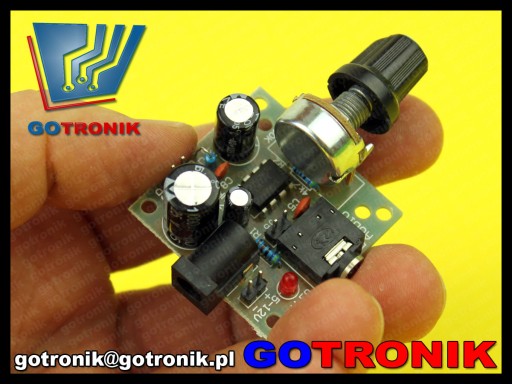

Miniatúrne audio modul zosilňovača založený na obvode LM386. Napájacie napätie od 3V do 12V DC umožňuje jeho použitie pre prenosné zariadenia napájané z batérie. Obsluha je veľmi jednoduchá: vstupný audio signál pripojte k 3,5 jack konektoru. Napájanie sa privádza do zásuvky DC-JACK a reproduktor sa pripája k výstupu SP na 2,54 mm konektore GOLD-PIN. Hlasitosť (zisk) sa nastavuje pomocou potenciometra. Na doske s plošnými spojmi zosilňovača sa nachádza LED napájania.

Technické údaje:

• mini audio zosilňovač
• LM386 čip
• rozsah vstupného napätia (napájanie) DC: 3V až 12V
• výstupný výkon: až 0,5W
• napájací konektor: DC-JACK
• Konektor vstupu signálu AUDIO: Jack 3,5 mm
• Výstup reproduktorov: zlatý kolík 2,54 mm
• Približné rozmery: 37x41 mm

Hodnotenie obtiažnosti:

• jednostranná doska
• maska ​​na spájkovanie - ÁNO
• popis zostavy na doske s plošnými spojmi - ÁNO
• schematická schéma - NIE
• schéma montáže - ÁNO
• typ montáže: THT s priechodným otvorom
• SMD povrchovo montované komponenty : nie
• prvky vyžadujúce polaritu: ÁNO
• po správnom zložení zariadenie nevyžaduje spustenie (funguje okamžite)
• obzvlášť opatrní pri inštalácii modul, pretože napätie AC 230V je nebezpečné pre ľudské zdravie

Súprava obsahuje:

• PCB

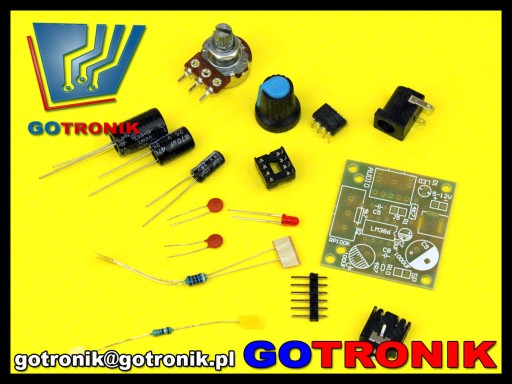

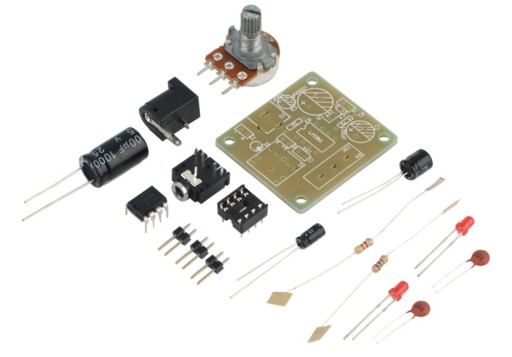

• všetky potrebné prvky na stavbu zariadenia

Ide o samomontážnu súpravu – spájkovanie, pozostávajúcu z dosky plošných spojov a sady elektronických súčiastok. Konečný výsledok - funkčné zariadenie závisí len od zručností inštalatéra a jeho skúseností. Ak zariadenie nefunguje a pod., nie je možné vrátiť ani vymeniť spájkované prvky. Oprava je možná len za poplatok prostredníctvom nášho servisu - v prípade niektorých lacnejších montážnych súprav však náklady na servis presiahnu hodnotu súpravy.
