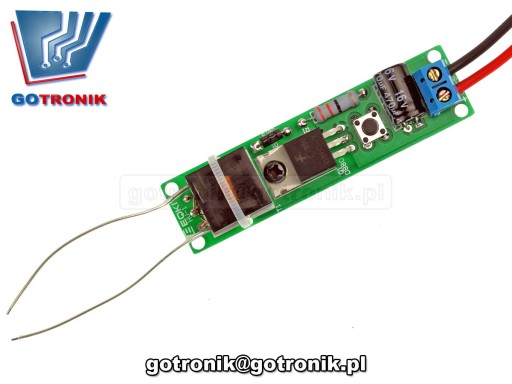

Súprava pre domácich majstrov na spájkovanie vysokonapäťového meniča VN (High Voltage). Osoba zapojená do montáže získa potrebné skúsenosti v oblasti spájkovania a analýzy elektronických systémov. Preto odporúčame súpravu KIT pre začínajúcich nadšencov elektroniky.

Technické údaje:

• SADA/súprava pre svojpomocnú montáž
• VN menič vysokého napätia
• napájacie napätie: od 3V do 5Vdc
• vstupný prúd: až 3A
• prevádzková frekvencia: 20 kHz
• doba prevádzky nepretržite až 20 sekúnd
• mikrospínač - prevádzkový spínač
• rozmery dosky plošných spojov: 71 mm x 18 mm

Hodnotenie obtiažnosti:

b>

• obojstranná doska plošných spojov s pokovovanými otvormi
• maska ​​na spájkovanie - ÁNO
• popis montáže na doske plošných spojov - ÁNO
• schéma - NIE
• schéma montáže - ÁNO
• typ montáže: cez -otvorové THT
• súčiastky SMD na povrch: nie
• vyžaduje zachovanie polarity súčiastok: ÁNO
• po správnom zložení zariadenie nevyžaduje spustenie (funguje ihneď)
• samomontážna súprava, tzv SADA, DIY.

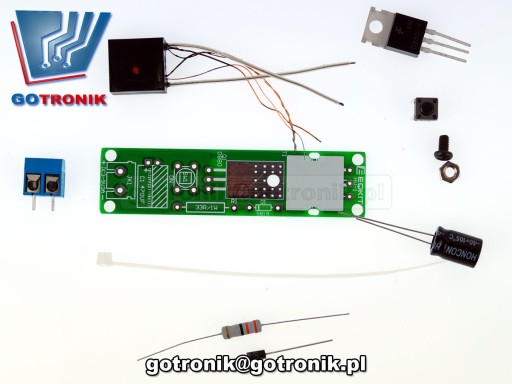

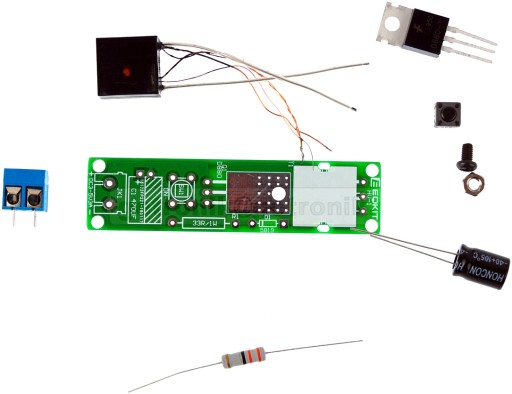

Súprava obsahuje:

• dosku plošných spojov
• všetky potrebné prvky na stavbu zariadenia

Ide o stavebnicu pre svojpomocnú montáž - spájkovanie, pozostávajúcu z dosky plošných spojov a sady elektronických súčiastok. Konečný výsledok - funkčné zariadenie závisí len od zručností inštalatéra a jeho skúseností. Ak zariadenie nefunguje a pod., nie je možné vrátiť ani vymeniť spájkované prvky. Oprava je možná len za poplatok prostredníctvom našej služby - v prípade niektorých lacnejších montážnych súprav však cena služby prevýši hodnotu samotnej súpravy.
