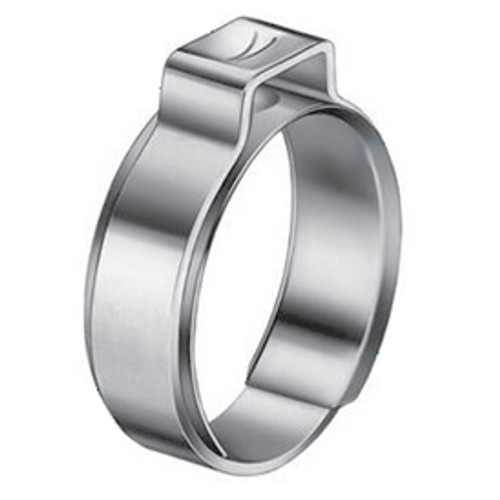

Čelenka Oetiker s jedným uchom a vložkou (Oetiker 154)

20,0 RER-1Z - 17,1-19,3 mm / W4

BANDBY BY449-200

ROZSAH UPEVNENIA: 17,1-19,3

ŠÍRKA PÁSKY – 9,2 mm

HRÚBKA PÁSKY – 0,8 mm

• OETIKER jednoušné svorky s vložkou sú ideálne pre kritické spoje z mäkkej alebo tvrdej gumy alebo plastov.
• Tento typ svorky má rovnaký tvar a vlastnosti ako svorka na jedno ucho a je vybavená vložkou vyrobenou z nehrdzavejúcej ocele.
• Takéto svorky sú ideálnym riešením pre náročné aplikácie pri spájaní mäkkých alebo tvrdých gúm a plastov
• Tenkostenná prstencová vložka (do hrúbky 0,3 mm), s oválna vydutina, ktorá zapadá do ucha náramku, vyplní medzeru v uchu a zaisťuje takmer dokonale rovnomerný tlak po celom obvode náramku

• Tieto typy remienkov sú vhodné najmä na použitie v automobilovom priemysle, medicínskej technike a elektrických a elektronických súčiastkach.
• Zvierka sa uzatvára dotiahnutím spodnej časti „ucho“ pomocou nástrojov navrhnutých alebo schválených OETIKER.
• Maximálne zmenšenie priemeru je úmerné šírke otvoreného "ucha".
• Dôležité - pásy by sa mali utiahnuť zatváracou silou iba raz, nesmú sa znova uťahovať.

1. Deformácia ucha poskytuje vizuálne potvrdenie, že svorka je zatvorená.
2. Systém OETIKER: (ucho s jamkou ): Zaisťuje nízky uzavretý profil ucha a prirodzenú elasticitu svorky, čo umožňuje expanziu a kontrakciu pri práci v meniacich sa podmienkach tepelná izolácia.
3. Pre malé priemery, dokonca aj malé ako 2,9 mm.
4. Hladké zaoblené hrany zabraňujú poškodeniu pripevnených prvkov.
5. Vložka prekrýva priestor pod uchom, čím zaisťuje presnejšie utesnenie spoja.

• Materiál : Remienok: Nehrdzavejúca oceľ 1.4301 / UNS S30400
• Vložka: Remienok: Nehrdzavejúca oceľ 1.4310 / UNS S30100
