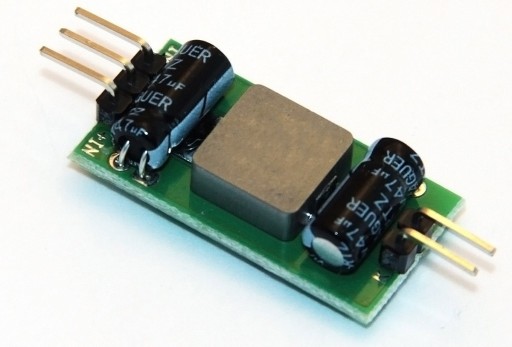

P4115adj STEP-DOWN prevodník (zníženie napätia), pracujúci ako zdroj prúdu (stabilizácia prúdu), s maximálnou účinnosťou 800 mA (nad 800 mA určite po čase poškodí driver). Prúd sa nastavuje pomocou prepojky a SMD potenciometra. Vstup DIM je možné použiť na ovládanie jasu LED s napätím od 0,4V (žiadne svetlo) do 2,5V (maximálne svetlo) a PWM TTL napätím (2,5V - 5,5V). Napájacie napätie od 6V do 32V zaisťuje veľkú univerzálnosť pri pripájaní LED, od 1 do 14 ks a od 1 do 7 ks.

Doska je o niečo väčšia vďaka použitiu väčšej tlmivky aby sa dosiahla väčšia účinnosť pohonu a zároveň nižšia tvorba tepla. Scalak PT4115 má vyššiu účinnosť pri nižších teplotách.

Cena je za 1 ovládač.

Technické parametre:

- Účinnosť 96 % pri Us=24V a výstupe 21V 700mA (6 LED 3W)

- Napájacie napätie 6V - 30V DC (max 32V).

- Minimálne napätie Uin-Uout - 2V. (pod 1,5 V sa prúd výrazne zvyšuje, takže musíte byť opatrní)

- Minimálne výstupné napätie 0V, stabilizácia prúdu pri skrate.

- Výstupný prúd nastavený pomocou plechového mostíka a SMD potenciometer.

- Garantovaný rozsah regulácie prúdu 200mA až 400mA s odpojeným mostíkom a 400mA až 700mA s pripojeným. Rezistory môžu mať iný popis ako na fotkách.

- Vstupné a výstupné uzemnenia sú odpojené, výstup mínus nemôže byť spojený so vstupom mínus. Výstupy ovládača nie je možné pripojiť paralelne.

- PWM napätie od 2,5 V do 5,5 V. Prekročenie 6V poškodí budič a zlyhanie spojenia riadiacej zeme so zemou napájacieho zdroja budiča.

- Maximálna frekvencia PWM 50 kHz pri prepínaní meniča 500 kHz. Parameter poskytnutý výrobcom čipu.

- Lineárne regulačné napätie 0,4V až 2,5V, zmena prúdu od 0% do 100%. Z 0mA driver okamžite skočí na cca 50mA (pre rozsah 700mA), nedochádza k regulácii veľmi malých prúdov.

- Napätie, ktoré vypína prevodník (DIM vstup) je pod 0,4V, prúdová spotreba klesne na 100uA.

p>

- Účinnosť 80 % - 97 %. Nízka účinnosť pre jednu LED, vysoká pre sedem LED.

- Pracovná frekvencia 200 kHz až 900 kHz.

- Rozmery dosky plošných spojov (bez kolíkov): 29,3 mm x 15,1 mm, výška 9 mm

- Ochrana proti skratu.

- Ochrana proti prehriatiu. Nemalo by byť dovolené prekročiť 85C kvôli spoľahlivosti ovládača.

- Odolnosť proti nepripojeniu aktuálneho prijímača.

- Žiadna ochrana proti spätnému pripojeniu napájacieho zdroja !.

Prúd závisí od napájacieho napätia a počtu LED zapojených do série.

Štandardne som ho nastavil na 700 mA, s napájaním 24 V a 6 LED (Uf = 3,5 V) zapojené do série. Maximálny prúd, ktorý je možné nastaviť pre túto konfiguráciu, je minimálne 800 mA. Rozsah nastavenia môže byť širší ako garantovaný (200 mA až 700 mA), pre prúdy nad 700 mA bude potrebné dodatočné chladenie čipu (môžete naň nalepiť chladič s tepelne vodivým lepidlom) a/alebo nútené prúdenie vzduchu.

Sme výrobcom tohto prevodníka.

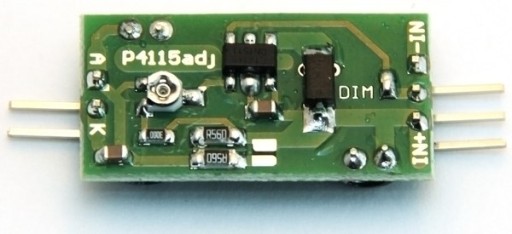

Ovládač nastavený na prúd 400 mA až 800 mA. Skratovaný mostík na pravej strane rezistorov R560.

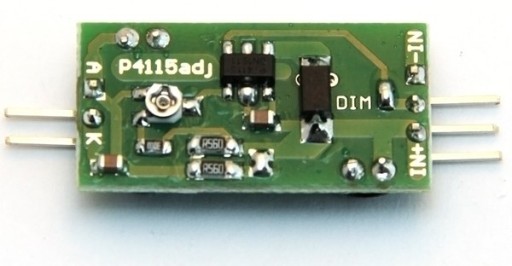

Ovládač nastavený na prúd 200 mA až 400 mA. Otvorte mostík na pravej strane rezistorov R560.
