DIP16 až SO16____________PCB-112 PCB
DIP16 až SO16____________PCB-112 PCB
Kód tovaru: 7472712247
- Stav: Nové
- Výrobca: Inna (n)
- Model: PCB-112
- Druh: Iné
- Kód výrobcu: PCB-112
POZOR: v prípade možnosti výberu farby, typu, vzoru ju uveďte do poznámky
POPIS PRODUKTU

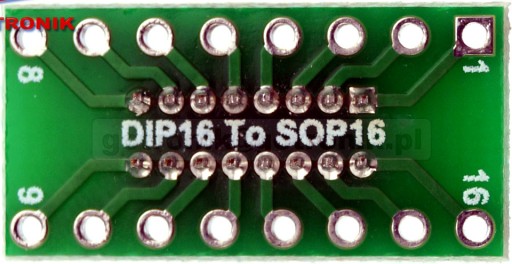

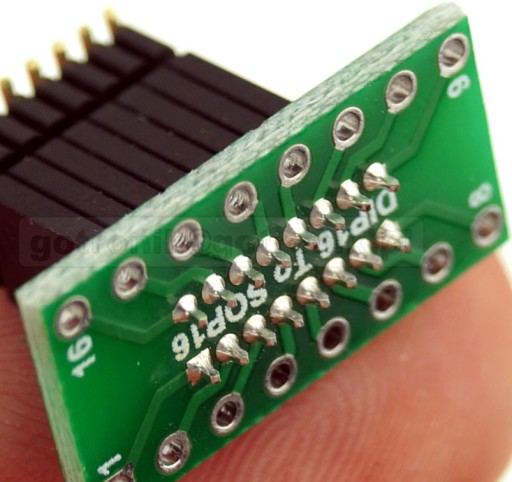

Prototyp dosky plošných spojov umožňujúci vytvorenie adaptéra z puzdra SMD na DIP: konkrétne z puzdra SO16 na DIP16. V praxi umožňuje nahradiť SMD integrovaný obvod na DPS ekvivalentom v puzdre DIP16. Inštalácia adaptéra DIP16 na SO16 je veľmi jednoduchá; jednoducho prispájkujte päticu DIP16 alebo systém priamo na adaptér a potom celý adaptér prispájkujte na dosku plošných spojov zariadenia v mieste puzdra SO16. Ponúkanú dosku môžeme použiť, keď máme systém v DIP priechodnom puzdre a nenájdeme ekvivalent v SMD puzdre. Adaptér SO-16 na DIP-16 je možné úspešne použiť pre integrované obvody s menším počtom pinov, napr. 16pin, 14pin, 8pin.
Technické údaje:
- DPS adaptéra THT na SMD
- adaptér z DIP na SMD puzdro s priechodným otvorom
- miesto pre puzdro DIP-16 s rozstupom 2,54 mm (mils)
- li>
- šírka 7,62 mm
- signálne kolíky na pásiku GOLD-PIN 1,27 mm / 50 mil (štandard)
- na spájkovanie namiesto Podložky systému SMD

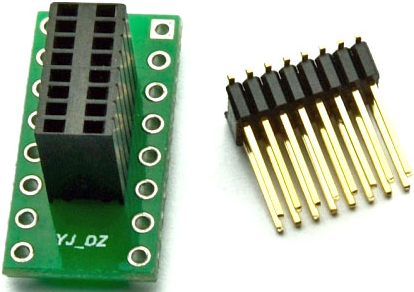

- pásik so zásuvkami (adaptér je možné odpojiť)
- obojstranná DPS s pokovovanými otvormi
- rozmery: 20,32 x 10,16 mm
