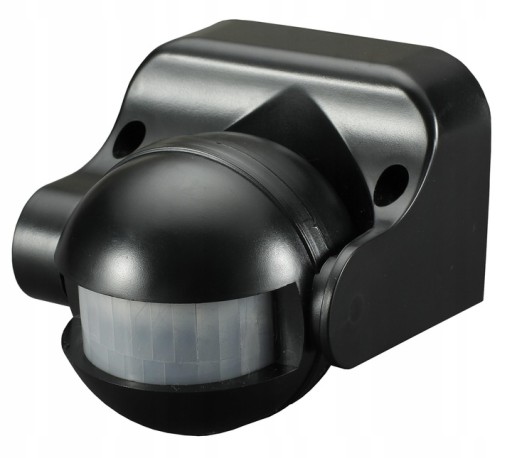

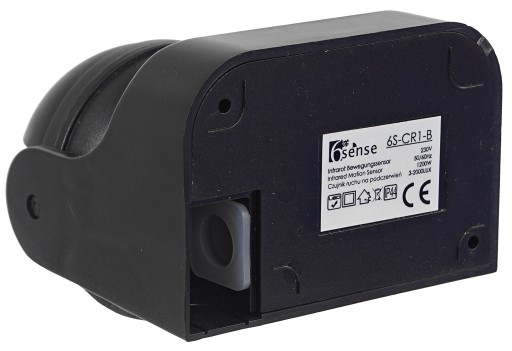

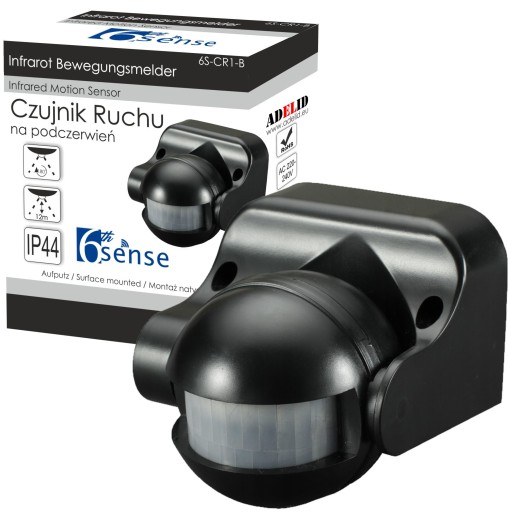

KÓD PRODUKTU: 6S-CR1-B

• Má citlivý infračervený detektor.
• Bezpečnosť, odolnosť, energetická účinnosťa vysoká kvalita spracovania.
• Produkt umožňuje automatické zapnutie sa zaťaží pomocou infračerveného žiarenia, keď sa v poli detekcie zaznamená pohyb. Používa sa na automatické ovládanie osvetlenia alebo iných elektrických zariadení.
• Možnosť nastavenia: doby svietenia a citlivosti intenzity svetla.

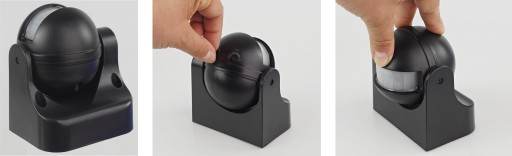

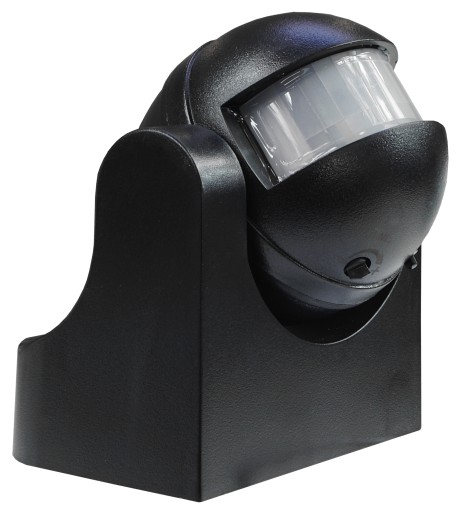

• Mechanické vertikálne nastavenie. li>
• Zariadenie funguje s LED osvetlením.

✅ TECHNICKÉ ÚDAJE:

• Typ senzora: PIR ( infračervené),
• Fotocitlivosť: 3-2000 LUX,

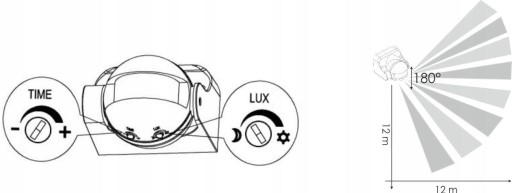

• Zobrazovací uhol: 180°,
• Dosah detekcie: 12 m,
• Úroveň ochrany: IP44,
• Napätie: 220 - 250V/AC; 50 Hz,
• Spotreba energie: 0,45 W,
• Max. záťaž: 1200 W,
• Min. zaťaženie: 6 W,

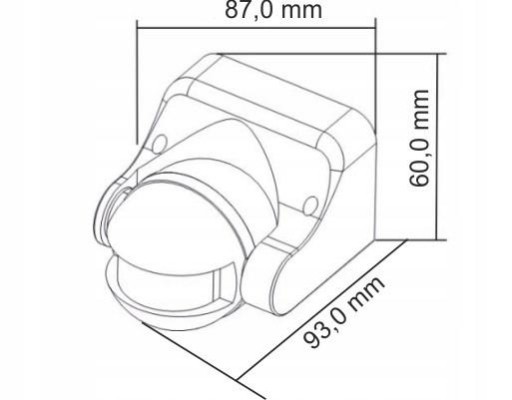

• Rozmery: 87 / 60 / 93 [mm],
• Inštalácia: 2 ,0 - 2,5 m,
• Prevádzková teplota: - 20 ~ +40 C°,
• Prevádzková vlhkosť: <93 %RH,
• Rozsah úpravy času: min: 10 sek. ± 3 s; max: 7 min. ± 2 min.

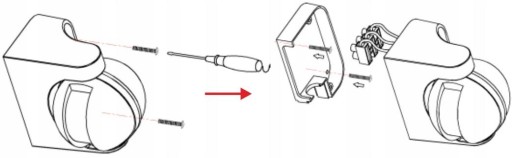

Zariadenie na vonkajšiu a vnútornú povrchovú montáž, IP44.

• inštaláciu by mala vykonávať osoba s príslušnou kvalifikáciou,
• Pred zariadením by sa nemali klásť žiadne predmety, ktoré by mohli brániť správnemu fungovaniu zariadenia,
• Vyhýbajte sa inštalácii v blízkosti vykurovania a klimatizačné zariadenia,
• Nemierte detektorom na predmety s vysoko reflexnými povrchmi, ako sú zrkadlá a pod.
• Z bezpečnostných dôvodov neotvárajte zariadenie po pripojení k napájací zdroj.

Nezabudnite vykonať úpravy (pomocou gombíkov LUX, SENS alebo TIME), keď je zariadenie vypnuté zo siete. V opačnom prípade nemusí zariadenie fungovať správne.

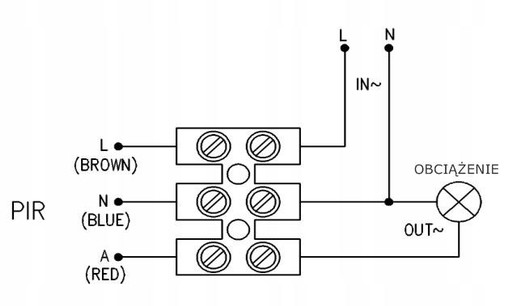

L- hnedá (fáza),

N- modrá (neutrálna),

R- červená (napájanie).

• Najprv zapnite napájanie a počkajte asi 5-30 sekúnd, kým sa senzor prispôsobí okoliu. Svetlo sa niekoľkokrát zapne a vypne, čo treba ignorovať.
• Približne po 5-10 sekundách začne senzor opäť fungovať
• Keď senzor nezaznamená žiadne pohyb, do 7-13 sekúnd sa svetlo vypne.
• Po vykonaní testu upravte nastavenia a uhol senzora, aby ste upravili čas a svetlo.

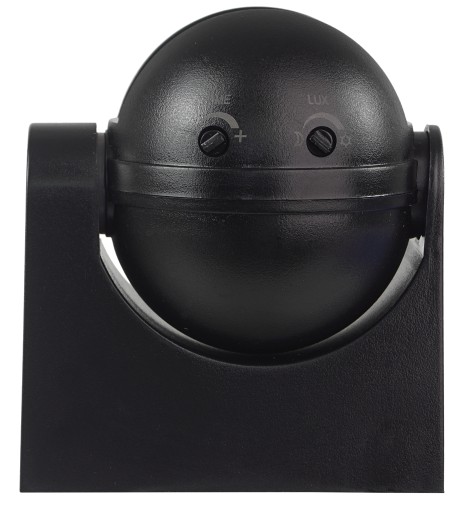

LUX - nastavenie intenzity svetla,

TIME - nastavenie doby svietenia.
