Technické údaje:

• Modul zosilňovača zvuku – jednokanálový – mono
• postavený na čipe PAM8302
• funguje v digitálnej triede D
• maximálny výstupný výkon: 2,5W
• odporúčané reproduktory/stĺpy s výkonom: 10W
• napájacie napätie: od 2,5V do 5V
• výstupná impedancia: 4-8Ω
• kľudový prúd: 4mA
• tepelná a skratová ochrana

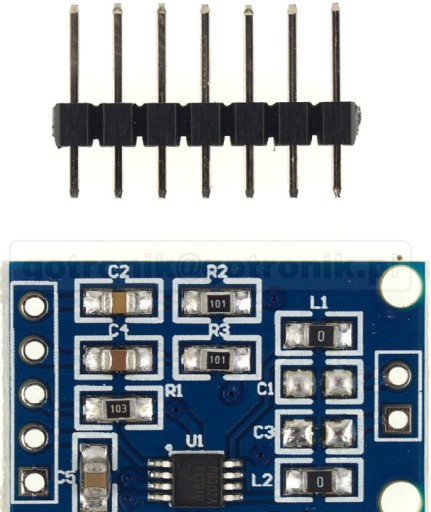

• goldpin konektory na spájkovanie pre vstupný signál a napájanie

  konektor nie je prispájkovaný, sú tam otvory, takže vodiče môžete priamo spájkovať

• obojstranná doska plošných spojov s pokovovaním výst. otvory
• rozmery miniatúry: 24,5 x 15,5 mm

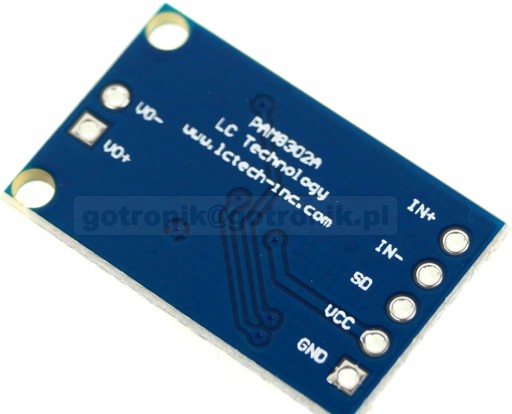

Popis pinov:

• VCC, GND : vstupné napájacie napätie
• SD: pri normálnej prevádzke nie je pripojený žiadny signál. Po skratovaní so zemou sa GND prepne do režimu vypnutia.

  Môže byť použitý ako prepínač, rýchle stlmenie

• IN+, IN-: vstup zvukového signálu
• VO +, VO - : výstup zvukového signálu

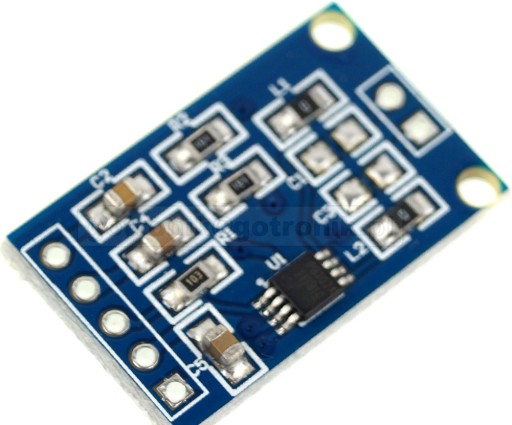

Modul minimonofónneho zosilňovača zvuku založený na integrovanom obvode PAM8302. Výstupný výkon je 2,5W. Zosilňovač pracuje v digitálnej triede D. Zosilňovače pracujúce v digitálnej triede D sa vyznačujú veľmi vysokou účinnosťou - teda nízkymi stratami. To sa premieta aj do nízkych tepelných strát a vďaka tomu sú rozmery zosilňovača miniaturizované (v porovnaní s podobnými konštrukciami s rovnakým výkonom pracujúcim v triede AB). Zosilňovač pracuje s nízkym napájacím napätím 2,5-5V, vďaka čomu je ideálny pre prenosné aplikácie napájané batériou alebo USB portom počítača, notebooku alebo power banky.
