Parametre modulu:

• prevádzkové napätie: 3,3 ~ 30V;
• frekvenčná odozva: 1 Hz ~ 150 kHz;
• presnosť frekvencie: presnosť v každom rozsahu je približne 2 %;
• výstupná zaťažiteľnosť: výstupný prúd môže byť približne 5 ~ 30 mA;
• 3x amplitúdový výstup: PWM – amplitúda sa rovná napájaciemu napätiu;
• b>
• teplota okolia: -20 ~ + 70 °C.
• ovládanie cez sériové port - RS232 TTL

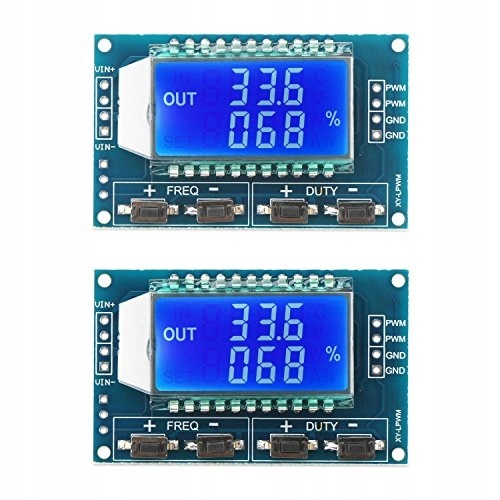

• Na LCD displeji sa súčasne zobrazuje frekvencia a % pracovného cyklu PWM -
• generátor sa vyznačuje širokým frekvenčným rozsahom a vysokou presnosťou;
• b>
• frekvencia je rozdelená do štyroch rozsahov - automatický prepínanie:
• XXX (bez desatinných miest): najmenšia jednotka je 1 Hz, pracuje v rozsahu 1 Hz ~ 999 Hz;
• X. XX (čiarka v stotinách) najmenšia jednotka je 0,01 Khz, pracovný rozsah od 1,00 Khz ~ 9,99 Khz;
• XX. X (desatinná bodka): najmenšia jednotka je 0,1 kHz; pracovať v rozsahu 10,0 KHz ~ 99,9 KHz;
• X.X.X (čiarka v desatinných číslach a stotinách): najmenšia jednotka je 1 Khz; pracovať v rozsahu 1 KHz ~ 150 KHz;
• displej s frekvenciou: 100 označuje výstup PWM - 100Hz;
• displej s frekvenciou: 1,01 označuje výstup PWM – 1,01 K;
• frekvencia zobrazenia: 54,1 označuje výstup PWM – 54,1 kHz;
• zobrazovacia frekvencia: 1.2.4 označuje výstup PWM – 124 kHz;
• rozsah: 0 ~ 100 %;
• všetky predtým nastavené parametre sa automaticky uložia pred každým vypnutím zariadenia a sú energeticky nezávislé.

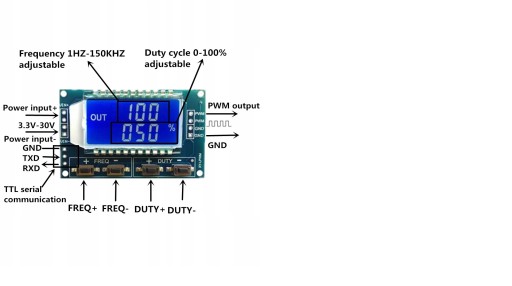

Modul má štyri nezávislé klávesy, ktoré sa používajú na nastavenie frekvencie a pracovného cyklu :

• prvý dotyk (zvýšenie alebo zníženie jednotiek)
• dlhé stlačenie (frekvencia - zvýšenie alebo zníženie),

Nastavené parametre sa automaticky uložia. V prípade výpadku prúdu sa nestratia.

CENA ZA 1 PC
