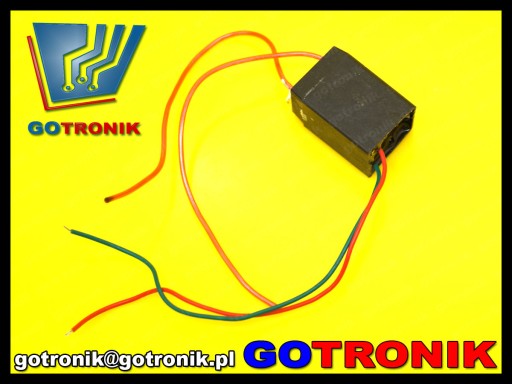

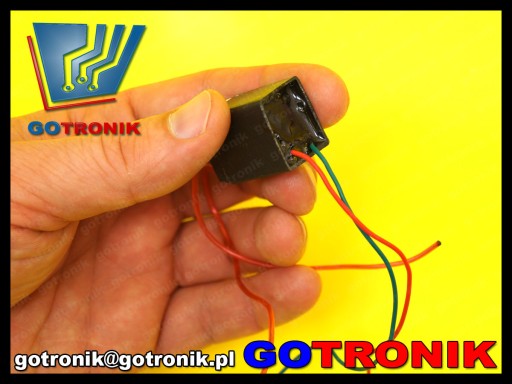

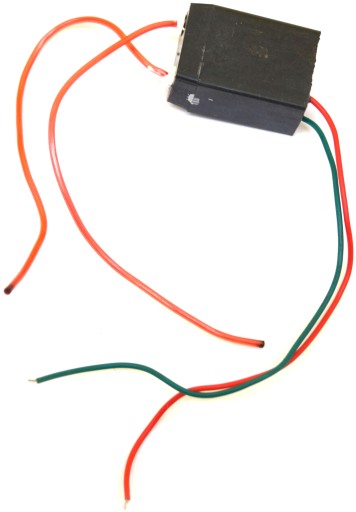

Modul vysokonapäťového meniča pomocou Teslovej cievky na generovanie vysokého napätia. Na získanie vysokého napätia na výstupe až 20 kV stačí na vstup priviesť napätie niekoľko voltov. Priblížením 2 výstupných vodičov k sebe vytvoríme elektrický oblúk - preskakujúcu iskru.

Vzhľadom na vysoké výstupné napätie a elektrický oblúk nie je ponúkaný modul určený pre elektronických začiatočníkov. Je nevyhnutné dodržiavať všetky bezpečnostné pravidlá, pretože hrozí nebezpečenstvo úrazu elektrickým prúdom alebo popálenia.

Technické údaje:

• vysokonapäťový menič
• vstupné napätie: od 3,6V do 6Vdc
• vstupný prúd: cca 1,5A
• výstupné napätie: cca 20kV
• prúdový výstup: 0,05A
• konštrukcia meniča vo valcovom puzdre vyplnenom živicou
• 2 vstupné káble pre napájanie: dĺžka cca 8cm
• červená je (+), zelená (-)
• 2 výstupné vodiče
• rozmery: 19 x 20 x 18 mm

Modul prevodníka áno nemá žiadnu ochranu proti prepólovaniu, prekročeniu povoleného vstupného napätia a prúdu a pod. Prekročenie jedného z týchto parametrov má za následok okamžité a nezvratné poškodenie modulu. Z tohto dôvodu odporúčame použiť laboratórny zdroj s nastaveným prúdovým limitom alebo použiť 18650 2000mAh články (batérie), NiCD/MiMH batérie atď. s vhodným napätím pre napájanie.

Modul meniča napätia použitie Teslovej cievky nemá praktické využitie, dá sa použiť iba na demonštráciu, výučbu a experimentovanie.
