Tester kapacity článkov ZB2L3 v2.

Tester kapacity ZB2L3 vám umožňuje kontrolovať kapacitu batérií, ako napríklad:

• Ni-Mh, Ni-Cd, Li-Ion, Li-Pol, Li-Fe, Pb,
• a ďalšie od 1V do 15V .

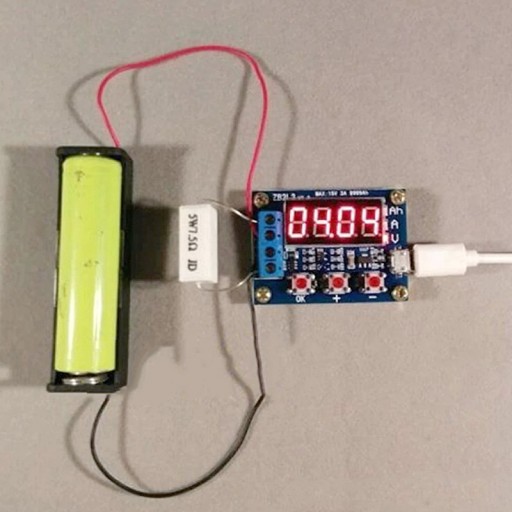

• Pre spustenie testu pripojte rezistor ku konektorom „R“
• (zapojte odpory do série resp. paralelne, v závislosti od potreby),
• Do konektorov IN+ a IN- batérie.
• Tester je napájané 5V cez micro USB konektor (akýkoľvek zdroj, nabíjačka telefónu).

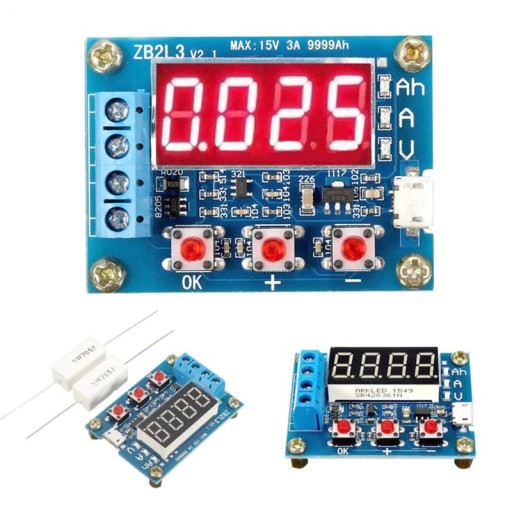

• Na displeji sa striedavo zobrazuje aktuálne napätie, vybíjací prúd a počet vybitých mAh (kapacita) .
• Tlačidlá „+“ a „-“ slúžia na nastavenie minimálneho napätia, na ktoré sa má pripojená batéria vybiť.
• Po dosiahnutí nastavenej minimálnej hodnoty sa proces vybíjania preruší.
• Ďalšou výhodou je automatická detekcia pripojenej batérie a vhodné nastavenie vybíjacieho prúdu.
• Maximálna hodnota vybíjacieho prúdu je 3A.

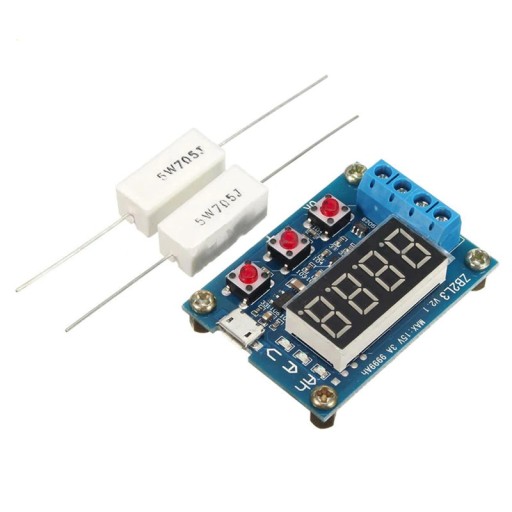

• Sada obsahuje 2 odpory 7,5Ohm a 5W, ktoré sú vhodná pre NiMH a Li-Ion batérie, napr. 18650.
• Môžete použiť vhodne zvolenú žiarovku pre autobatérie a motocykle.

Technické údaje:

• podporované typy batérií: Ni-MH, Ni-Cd, Li-Ion, Li-Pol, Li-Fe , Pb
• napájacie napätie: 5V microUSB zásuvka
• meranie napätia: od 0,00V do 15,00V
• rozlíšenie merania napätia 0,01 V
• maximálny vybíjací prúd: 3 000 A,
• prúd meranie s rozlíšením 0,001 A (1 mA)
• minimálne napätie na vybitie batérie 0,60V
• chyba merania napätia 1%
• rozsah merania kapacity: 1mAh až 9999 Ah
• LED displej
• 2 ks v cene. výkonové odpory 5W / 7,5Ω
• obojstranná doska plošných spojov s pokovovanými otvormi
• rozmery: 50 mm x 37 mm x 16 mm
• b>

*Modul tiež informuje používateľa o problémoch, ktoré sa vyskytli, zobrazením chybového hlásenia:

Err1: napätie batérie je vyššie ako 15 V

Err2: Napätie batérie je nižšie ako minimálne napätie

Err3: Batéria nemôže dovoliť príliš veľké zaťaženie alebo vybitie prúdu

Err4: nadprúd (prúd presahuje 3,1 A)
