Modul powerbanky pre lítium-iónové a lítium-polymérové ​​články do 4,2V (Li-Ion) 3,6-3,7V

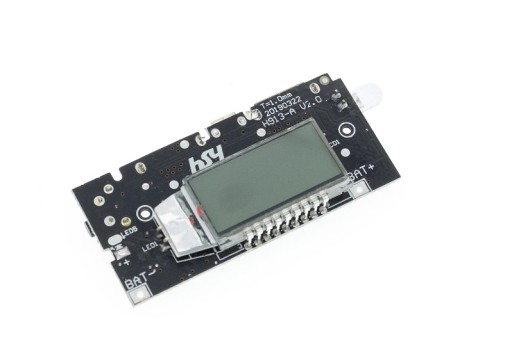

Samozrejme, za túto cenu modul iba bez článkov (prvá fotografia)

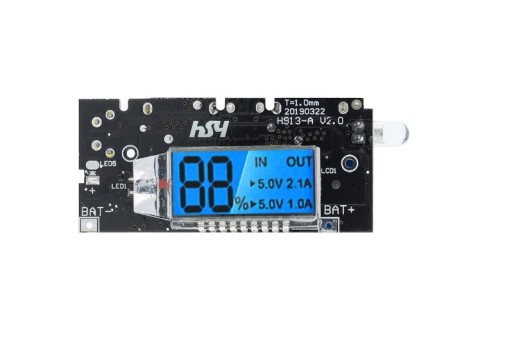

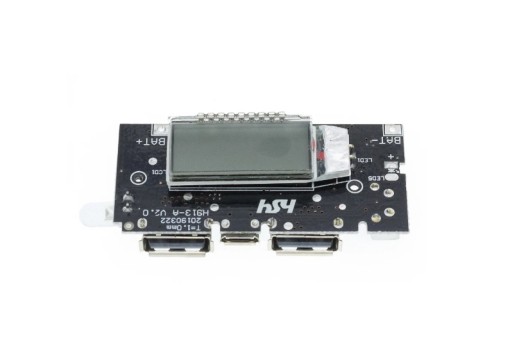

tretia a štvrtá fotografia sú príkladom prevádzky s 2000 mAh Li-polymérovým článkom

• Výstupy 2x USB 5V (1x 2,1A a 1x 1A)
• Micro USB vstup (nabíjanie štandardnou nabíjačkou)
• Ukazovateľ percenta nabíjania batérie
• Nabíja až 4,2 V lítium-iónové a lítium-polymérové ​​články
• LED baterka, DIP dióda (aktivácia baterky dvojitým stlačením)
• Modré podsvietenie + indikátor nabíjacieho prúdu, ktorý používame

Podsvietenie sa samozrejme po niekoľkých desiatkach sekúnd vypne

Tretia a štvrtá fotografia ukazuje príklad fungovania modulu, v štvrtá fotka dióda bola dodatočne zmenená na 3W (diódy dostupné v mojich aukciách v troch farbách) Diódu si samozrejme môžete vymeniť sami

Ďalej je rezistor (R21) k dióde, ktorá umožňuje meniť výkon osvetlenia

Vedľa displeja je prídavný výstup pre LED diódu

Modul nemá ochranu proti spätnému zapojeniu článku!

Pri pripájaní článku dávajte pozor, aby ste neprehodili póly
