Originálny solárny konektor MC4 pre kábel 4-6mm² - Multikontaktná zástrčka Stäubli

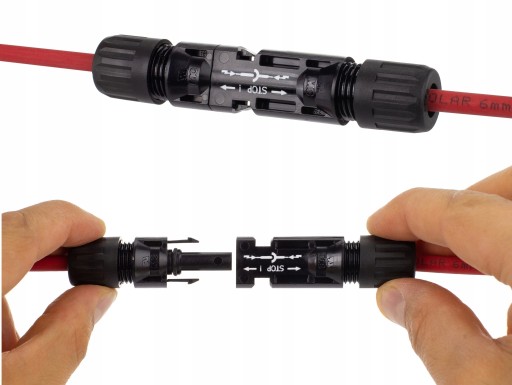

Vysokokvalitná originálna zástrčka typu MC4 (-) určená na použitie na solárnom kábli. Solárne konektory sú ideálne na použitie vo fotovoltaických inštaláciách vrátane: pre spojenie medzi jednotlivými fotovoltaickými panelmi.

Predložené konektory majú certifikáty TÜV-Rheinland, UL, CSA, CQS a stupeň ochrany IP68 b>čo je záruka vysokej odolnosti a spoľahlivosti v našich poveternostných podmienkach.

Mimoriadne vysoká kvalita spracovania navyše zaručuje veľmi dlhú životnosť produktu (až 25 rokov).

Charakteristika:

• Prevádzkové napätie: 1000 V DC (IEC) / 1500 V DC (UL)
• Menovitý prúd: 39A (TÜV) / 30A (UL) )

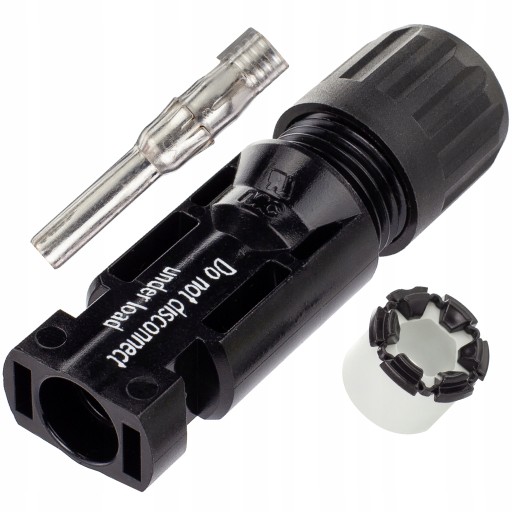

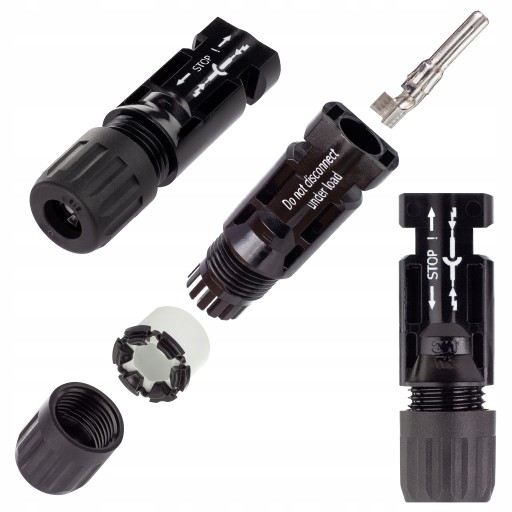

• Typ: zástrčka MC4
• Prierez kábla: 4/6 mm² (12/10 AWG)

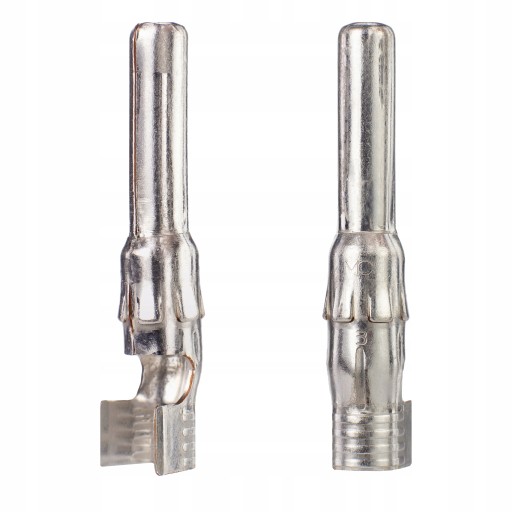

• Kontaktný materiál: pocínovaná meď
• Izolácia: polykarbonát PC / polyamid PA

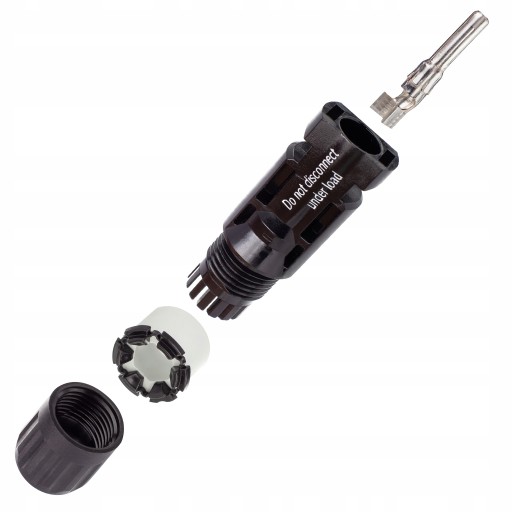

• Pripojenie s káblom: upínanie (pomocou vhodných nástrojov)
• Prevádzková teplota (TÜV): -40 °C až +85 °C
• Horľavosť: Odolnosť podľa UL94-V0
• Ochrana proti vniknutiu (pri pripojení): IP65 (po celú dobu) / IP68 (1 meter pod vodou na 1 hodinu )
• Technológia MULTILAM s vysokou dlhodobou stabilitou, ktorá zaisťuje trvalo nízku stratu výkonu počas celej životnosti konektora

Multikontaktné produkty Stäubli

Prezentovaný konektor je originálnym produktom švajčiarskej spoločnosti Stäubli Multi-Contact. Je vyrobený z najlepších možných komponentov, vďaka čomu je spoľahlivý a odolný vo všetkých podmienkach.

Lacnejšie náhrady sú produkty viditeľne nižšej kvality a kratšej životnosti. Použitie originálneho riešenia zaručuje bezproblémovú a dlhú prevádzku celej fotovoltaickej inštalácie.

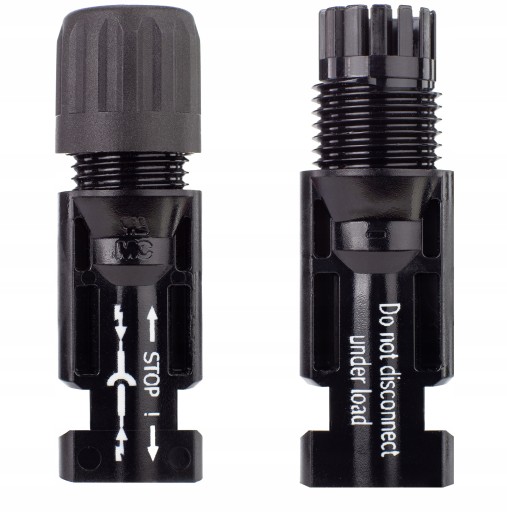

Ako rozpoznať originálne MC4 konektory?

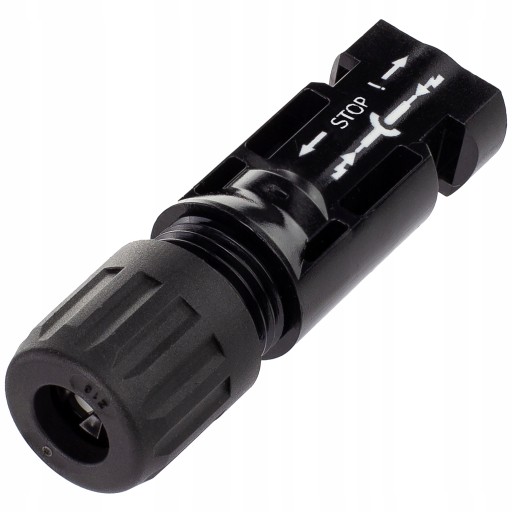

1. Kryt (-) zástrčky má na jednej strane biele nápisy: „STOP“ a na druhej „Neodpájať pri zaťažení“.
2. Čierna farba tesnenia vyrobeného z polyamidu (PA) s veľmi vysokou odolnosťou na tepelné starnutie.
3. Plášť zásuvky (+) má vyrazené prvé písmená názvu spoločnosti, t.j. MC a UR, označujúce americký certifikát UL.

Stupeň ochrany IP65 / IP68 (EN60529)

Systém IP znamená úroveň ochrany, ktorú poskytujú kryty proti prístupu k nebezpečným častiam, vniknutiu cudzích pevných telies, vniknutiu vody a systém na poskytovanie dodatočných informácií súvisiacich s takouto ochranou.

Predložený výrobok má nasledujúce vlastnosti:

• ochrana proti prístupu k nebezpečným častiam pomocou drôtu
• ochrana proti prachu
li>
• ochrana proti prúdu vody (12,5 l/min) liateho na puzdro z ktorejkoľvek strany - IP65
• ochrana proti účinkom nepretržitého ponorenia do vody (kryt neustále ponorený vo vode, v podmienky dohodnuté medzi výrobcom a užívateľom - 1 meter pod vodou na 1 hodinu) - IP68

Certifikáty a normy

Veľmi vysokú kvalitu produktu potvrdzujú nasledujúce certifikáty:

• Certifikát TÜV-Rheinland v súlade s IEC 62852: R60127190
• Certifikát TÜV-Rheinland v súlade s 2PfG2330: R60087448
• Komponent uznaný UL, za UL 6703: E343181
• Certifikované CSA podľa UL 6703: 250725
• Certifikované CQC podľa CNCA / CTS0002-2012: CQC16024138286

Technické špecifikácie:

Výrobca: Stäubli Multi-Contact

Typ: PV-KST4/6X-UR

Typ: zástrčka MC4

Veľkosť vodiča: 4,0 – 6,0 mm² (12 AWG - 10 AWG)

Rozmery (dĺžka x priemer Ø): 61 x Ø18,8 mm

Konektor / kontaktný systém: Ø 4 mm / MULTILAM

Prevádzkové napätie (IEC 62852): 1000 V DC

Prevádzkové napätie (2Pfg2330): 1500 V DC

Prevádzkové napätie (UL): 1500 V DC

TÜV menovitý prúd (85°C): 39A

Menovitý prúd UL: 30 A

Menovité rázové napätie pre 1000 V DC (TÜV): 12 kV

Menovité rázové napätie pre 1500 V DC (TÜV): 16 kV

Rozsah teplôt okolia (TÜV): -40° C až +85°C

Rozsah teplôt okolia (UL): - 40°C až +75°C

Horný teplotný limit: 105°C (TÜV)

Úroveň ochrany: IP65 / IP68 @1h (pri pripojení)

Kategória prepätia / stupeň znečistenia: CAT III / 3

Odpor kontaktu v konektore: ≤ 0,25 mΩ

Bezpečnostná trieda: 1000 V DC: II / 1500 V DC: 0

Spôsob pripojenia: krimpovanie

Materiál kontaktu: pocínovaná meď

Izolácia: polykarbonát PC / polyamid PA

Klasifikácia požiaru: UL94- V0

Odolnosť voči amoniaku (podľa DLG): 1500 h, 70°C / 70% RH, 750 ppm

Skúška korózie soľnou hmlou, stupeň závažnosti 6: IEC 60068-2- 52

Technický výkres: O výrobcovi:

Multi-Contact je popredným medzinárodným výrobcom elektrických konektorov a spojovacích systémov už 55 rokov. Spoločnosť je považovaná za globálneho priekopníka vo výrobe pokročilých spojovacích technológií.

Od januára 2017 pokračuje Multi-Contact vo svojej činnosti pod hlavičkou Stäubli Electrical Connectors. Skupina Stäubli poskytuje svojim zákazníkom najnovšiu technológiu a najvyššiu možnú kvalitu produktov potvrdenú mnohými certifikátmi.

Stäubli ponúka inovatívne mechatronické riešenia v štyroch špecializovaných odvetviach: elektrické konektory, kvapaliny konektory, robotika a textil. Skupina zamestnáva viac ako 5 500 zamestnancov po celom svete, jej operácie pokrývajú 29 krajín a jej sieť agentov sa nachádza vo viac ako 50 krajinách.
